アマチュア無線 リモート運用

リモート運用 長野送信所Nagano station

東京からのリモート運用構成



 東京から長野にある無線機をリモート運用します。東京を操作所、長野を送信所と定義しています。インターネットがあればどこからでも運用が可能です。
 長野送信所では、IC-7100とFDTX10が運用が可能となっています。IC-7100はパソコン経由で、FTDX10は有線LAN経由でインターネットに接続します。IC-7100はHF帯、144MHz帯、430MHz帯の運用、また、FTDX10はHF帯の運用を可能にしています。

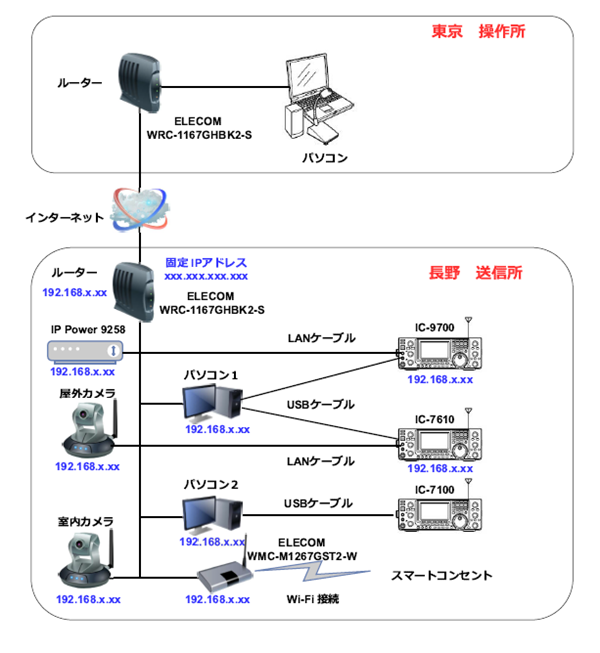

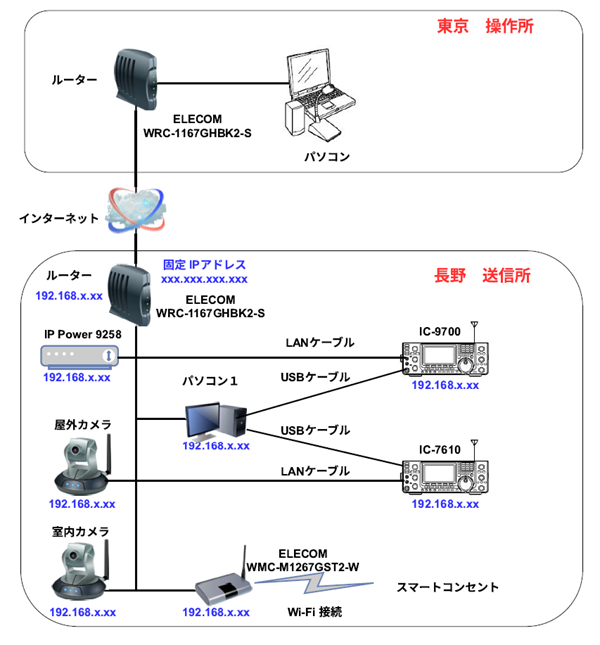

 長野送信所と東京操作所の構成図

 長野送信所の固定IPアドレスを振るルーターには、ELECOM WRC-2533GST2を使用しています。古いルーターなので、すでに生産終了となっている可能性があります。このルータの無線LAN機能は無効にしています。無線ルーターは、WMC-M1267GST2-Wを使用しています。
・パソコンは、有線LANで接続します。
・IP Power 9258は、有線LANで接続します。
・室内カメラは、有線LANで接続します。
・室外カメラは、有線LANで接続します。
・無線LAN機器は、WiFiで接続します。


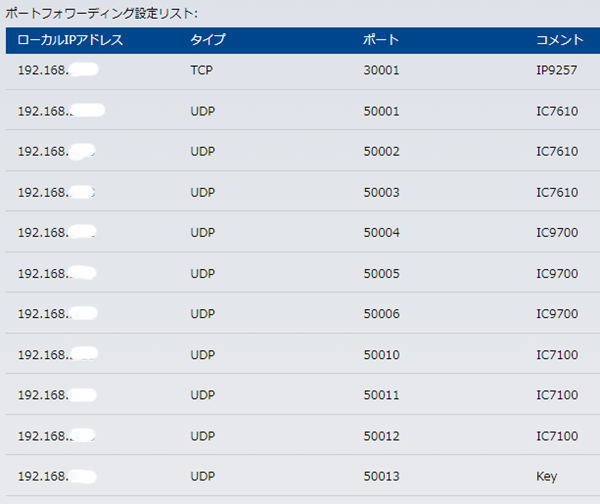

 WRC-2533GST2で各無線機にポートフォワーディングする設定です。
・IP9258には、30001を設定しています。
・FTDX10には、ポート49990〜49993を設定しています。
・IC-7100には、ポート50001〜50003を設定しています。
・CW Keyには、ポート50004を設定しています。

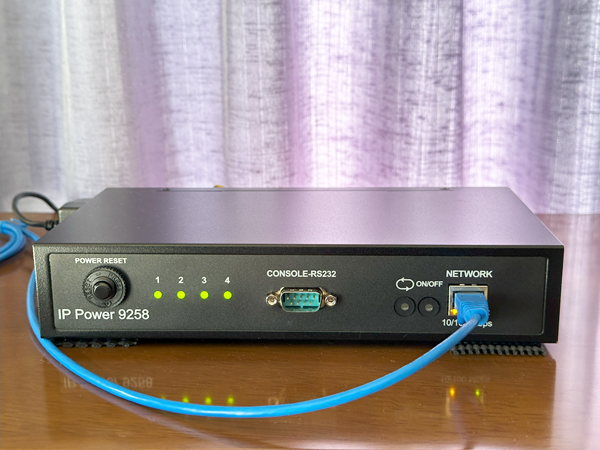

無線機の電源ON/OFF、および、パソコンの起動には、IP Power 9258を使用します。
IP Power 9258には、LAN経由でサーバーパソコンを起動する機能が付いています。


IP Power 9258やパソコンの電源をON/OFFするためにミニスマートWiFiプラグを使用します。スマートフォンから電源を制御することができます。
・IP Power 9258、パソコン用のスマートコンセントは、通常ON状態で使用します。
・動作不能となった場合に電源を切ることが出来るようにしています。

無線ルータは、WMC-M1267GST2-Wを使用しています。
・IC-705は、2.4GHzのWiFi経由で接続します。(現在は未接続です。)
・ミニスマートWiFiプラグは、2.4GHzのWiFi経由で接続します。
・ノートパソコンやスマートフォンなども接続されます。

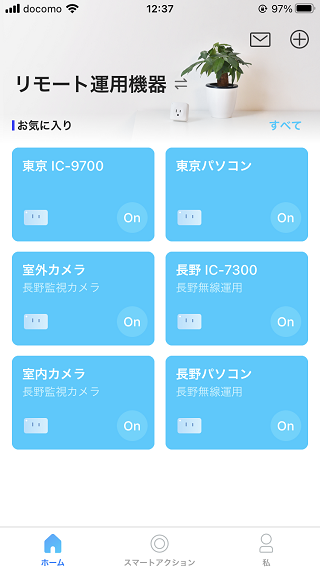

リモート運用機器のミニスマートWiFiプラグは、通常全てONで使用します。スマートフォンで状態を確認することが出来ます。いざとなったら、該当のスマートコンセントをタップしてOFFにします。




東京からのリモート運用手順


 東京操作所のパソコンには、RS-BA1のクライアントソフトをインストールしておきます。

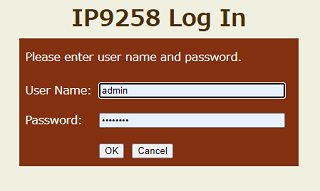

 Chromeなどから長野のIP Power 9258にインターネット経由で接続しログインします。

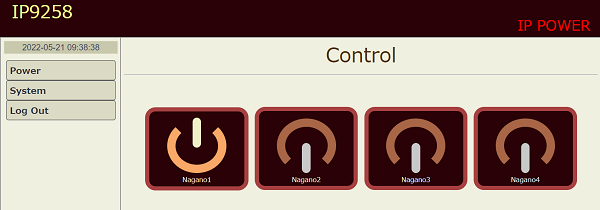

 IP9258の該当コンセントをクリックし、無線機の電源をONにします。

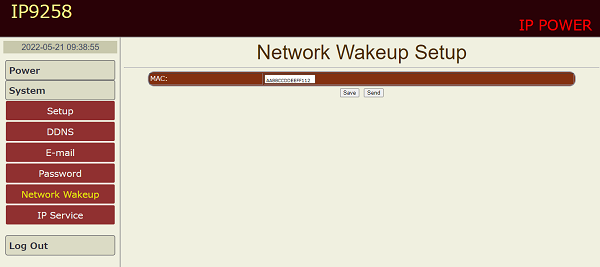

 必要に応じて、IP9258のNetwork Wakeup機能を使いサーバーパソコンを起動します。起動後は、「Chrome Remote Desktop」でサーバーパソコンを操作します。


 東京操作所のパソコンのRS-BA1クライアントソフトを起動してIC-705と接続します。

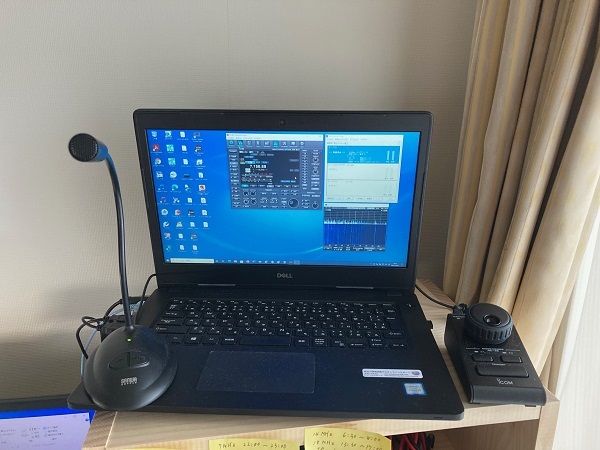

パソコンには、「単一指向性のコンデサーマイク」と「リモートエンコーダーRC-28」を接続しています。
 RC-28は値段が少し高いですが、周波数合わせと、送信操作を簡単に行うことが出来ます。

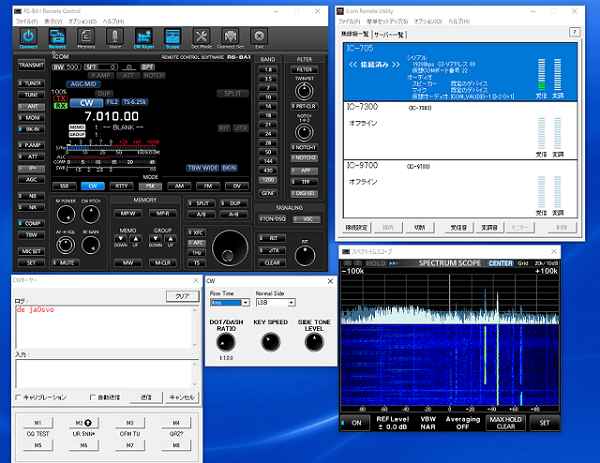

 <7MHzのCW運用>RS-BA1のクライアントソフトの起動には手順があります。Keyは、キーボードで入力します。
1.Icom Remote Utilityを起動し、IC-705無線機と接続します。画面右上
2.RS-BA1 Remote Control Ver2を起動し無線機とやり取りする画面を表示します。画面左
3.スコープは、RS-BA1 Remote Control Ver2を操作して表示します。
  ※ネットワークの通信速度が遅いとまともに表示されません。


 <430FMの運用>RS-BA1のクライアントソフトの起動には手順があります。
1.Icom Remote Utilityを起動し、IC-705無線機と接続します。画面右上
2.RS-BA1 Remote Control Ver2を起動し無線機とやり取りする画面を表示します。画面左
3.スコープは、RS-BA1 Remote Control Ver2を操作して表示します。
  ※ネットワークの通信速度が遅いとまともに表示されません。


YAESU SCU-LAN10起動して電源ボタンをクリックするとFTDX10と接続します。FTDX10と接続が完了すると以下の画面が表示されます。


画面表示は、FTDX10本体同様に切り替えることが出来ます。

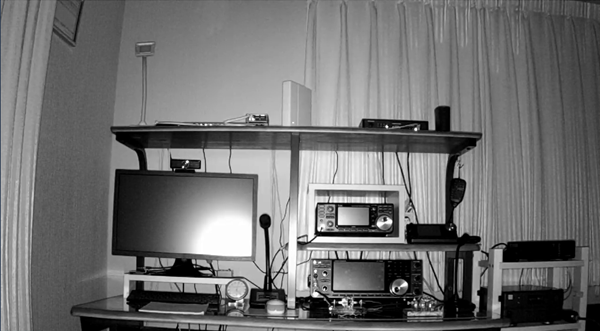

 室内カメラで状態の監視をしています。通常は、ルーターとIP9258の電源のみ入っています。
IP9258を操作することで無線機の電源やパソコンを起動することが出来ます。
