アマチュア無線 リモート運用

東京からのリモート運用構成

　

東京から長野にある無線機をリモート運用します。東京を操作所、長野を送信所と定義しています。インターネットがあればどこからでも運用が可能です。

今回は、IC-7300とFTDX10でリモート運用を比較してみます。 IC-7300、FTDX10は、スコープが使えるのでFBです。 ・IC-7300は、パソコンにRS-BA1 Ver2のサーバーソフトをインストールしてパソコン経由でインターネットに接続します。 ・FTDX10は、SCU-LAN10経由でインターネットに接続します。

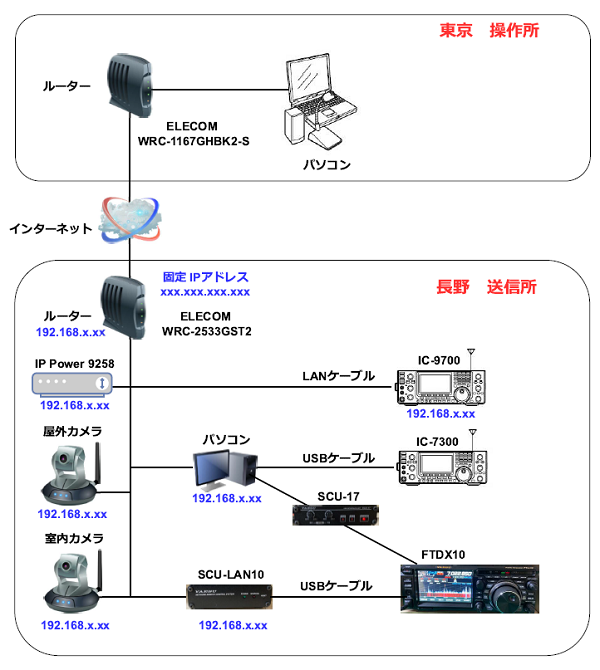

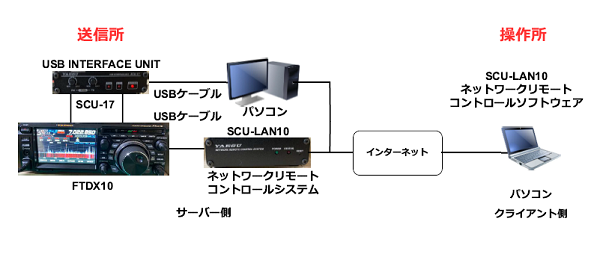

長野送信所と東京操作所の構成図

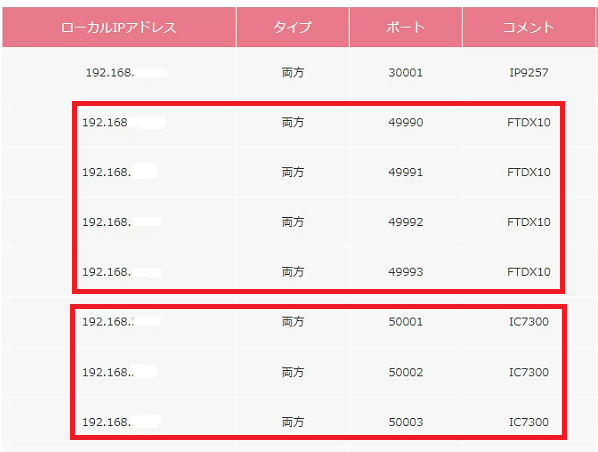

WRC-2533GST2で各無線機にポートフォワーディングする設定です。 ・FTDX10には、ポート49990〜49993を設定しています。 ・IC-7300には、ポート50001〜50003を設定しています。

東京からIC-7300をリモート運用

東京操作所のパソコンには、RS-BA1のクライアントソフトをインストールしておきます。

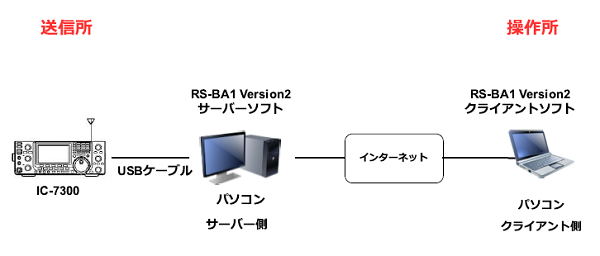

＜IC-7300+RS-BA1 Ver2のセットアップの概要＞ １．IC-7300とサーバーパソコンをUSBケーブルで接続します。 ２．サーバー側のパソコンを起動し、RS-BA1のサーバーソフトを起動します。 ３．クライアント側のパソコンを起動し、RS-BA1のクライアントソフトを起動します。 ４．クライアント側のRS-BA1のクライアントソフトでIC-7300を操作します。 ５．クライアント側のパソコンには、「単一指向性のコンデサーマイク」と「リモートエンコーダーRC-28」を接続しています。RC-28は値段が少し高いですが、周波数合わせと、送信操作を簡単に行うことが出来ます。 ※RS-BA1ソフトは有料です。USBケーブルを接続するだけでリモート運用が可能です。

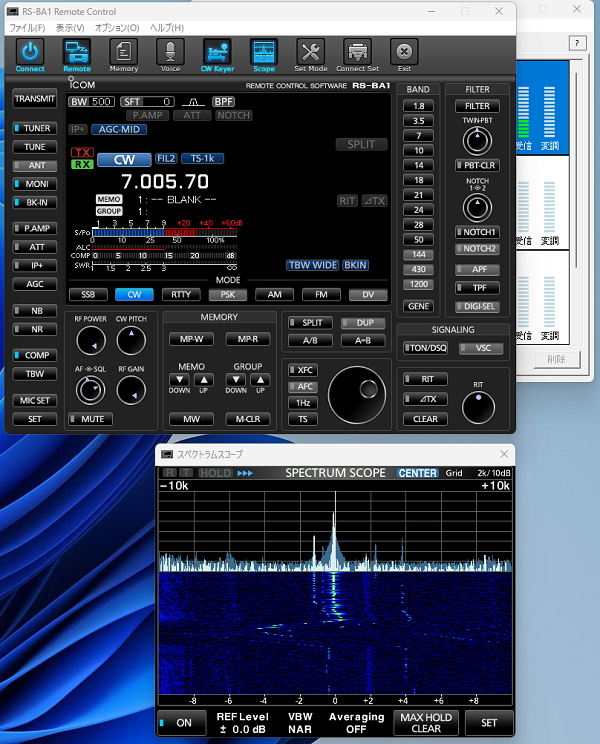

＜7MHzのCW運用＞RS-BA1のクライアントソフトの起動には手順があります。 １．Icom Remote Utilityを起動し、IC-7300と接続します。 ２．RS-BA1 Remote Control Ver2を起動し無線機とやり取りする画面を表示します。 ３．スコープは、RS-BA1 Remote Control Ver2を操作して表示します。 　　※ネットワークの通信速度が遅いとまともに表示されません。

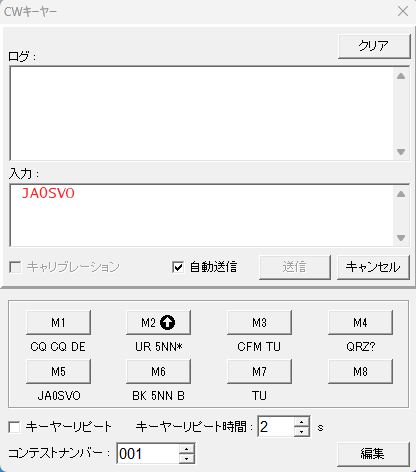

＜CWの送信＞Keyは、キーボードで入力します。 １．キーボードで欧文の送信は可能です。 ２．599 QSLのような交信は、コールサイン、5NN、73TUなどをプリセット出来ます。 ３．和文は、別途装置を用意しないと出来ません。 　　※ネットワークの通信速度が遅いとまともに表示されません。

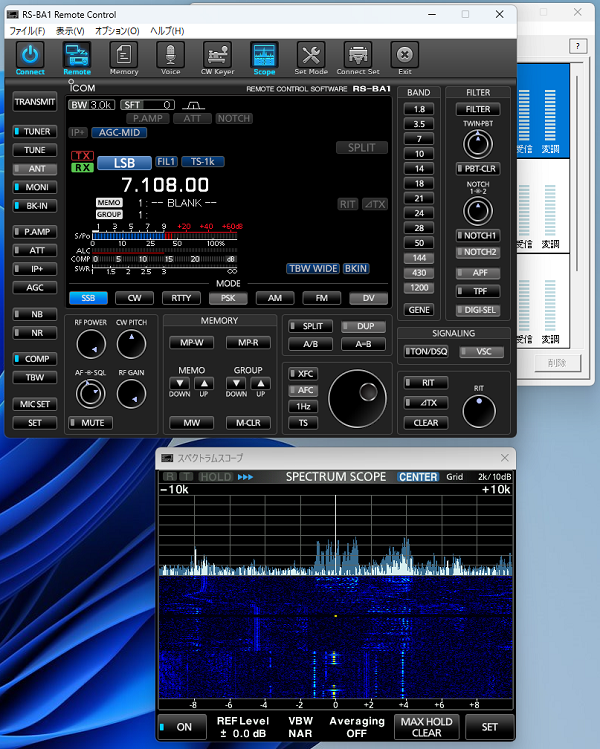

＜7MHzのSSB運用＞RS-BA1のクライアントソフトの起動には手順があります。 １．Icom Remote Utilityを起動し、IC-7300と接続します。 ２．RS-BA1 Remote Control Ver2を起動し無線機とやり取りする画面を表示します。 ３．スコープは、RS-BA1 Remote Control Ver2を操作して表示します。 　　※ネットワークの通信速度が遅いとまともに表示されません。

東京からFTDX10をリモート運用

東京操作所のパソコンには、SCU-LAN10ネットワーク リモートコントロールソフトをインストールしておきます。

＜FTDX10+SCU-LAN10のセットアップの概要＞ １．SCU-LAN10の設定を行います。SCU-LAN10は、FTDX10本体のUSBへ接続するため、FT8などは、SCU-17を経由してFTDX10本体のRS-232CとDATAポートへ接続する必要があります。 ２．YAESUのサイトから「ネットワーク リモートコントロールソフトウエア」をダウンロードしクライアントパソコンへインストールします。（無償でダウンロードできます。） ３．インストールが完了すると「YAESU SCU-LAN10 Setting Tool」と「YAESU SCU-LAN10」のアイコンがディスクトップに作成されます。 ４．YAESU SCU-LAN10 Setting Toolで各種設定を行います。 ※FTDX10は、SCU-LAN10のハードウェアが無いとネットワークへ接続できません。

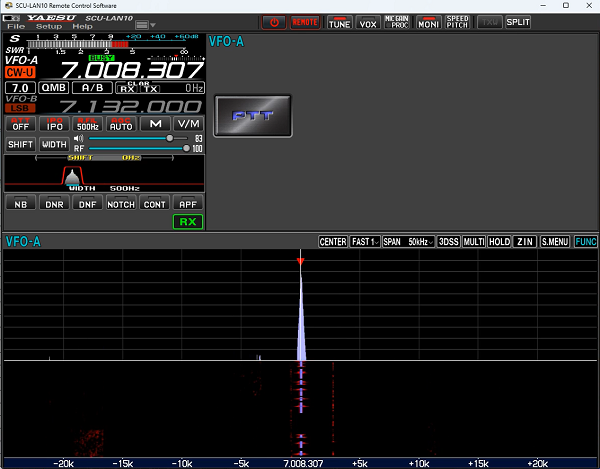

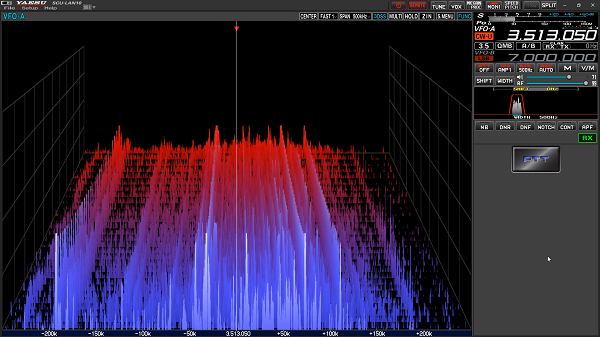

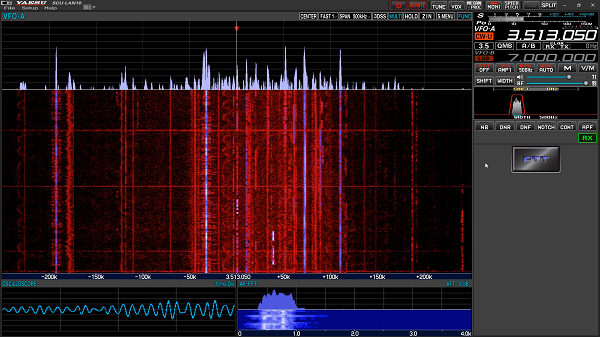

YAESU SCU-LAN10起動して電源ボタンをクリックするとFTDX10と接続します。FTDX10と接続が完了すると以下の画面が表示されます。画面表示は、FTDX10本体同様に切り替えることが出来ます。

＜導入して分かった事１＞ １．ネットワーク リモートコントロールソフトからSSB運用は出来ました。 ２．ATAS-120Aを使用する場合、TUNEボタンをクリックしても動作状態が画面に表示されないようです。ちなみにFTDX10本体では、TUNEが画面の中央に表示されます。 ３．リモートの場合は、FC-40を導入して、TUNEボタンを押せば画面で送信中が確認できます。

＜導入して分かった事２＞ １．リモートで、CWモードを運用しようとすると受信は出来ますが、送信は出来ないようです。 ２．FTDX10の電源ONは、SCU-LAN10経由でないと出来ません。RS-232Cポートでは電源ONは出来ません。但し、電源OFFは出来ます。 ３．FTDX10本体のUSBポートをSCU-LAN10が使用するため、FT8は、SCU-17を経由しないと出来ないようです。

---
