株式会社エーイーエム　AEM CO.,LTD　　　 ０２　標準型吊下げ式磁選機　Normalized Magnet separator

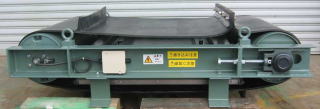

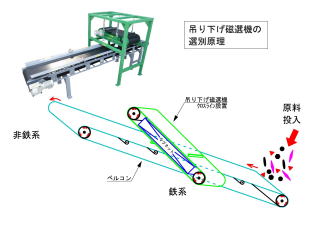

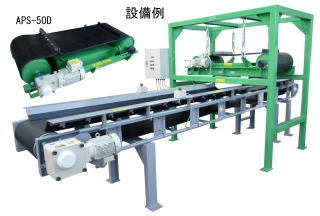

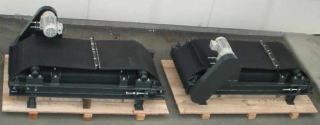

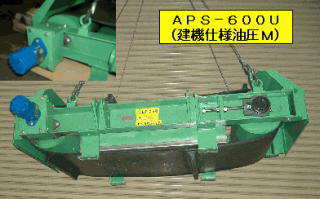

標準ｺﾝﾊﾟｸﾄ型の吊下げﾀｲﾌﾟです 写真はAPS-50D	通常はﾍﾞﾙﾄｺﾝﾍﾞﾔ上に吊下げて設置します	吊り下げ磁選機の選別原理

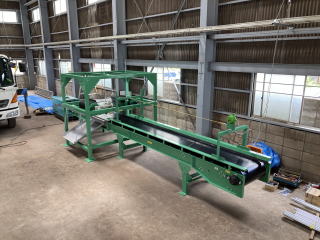

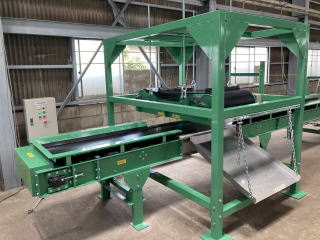

市販のﾍﾞﾙｺﾝに吊下げた場合です ﾍﾞﾙﾄｺﾝﾍﾞﾔ：500W-4000L　駆動：200V-0.75KW　ﾍﾞﾙﾄ速度：約10m/min＋ｲﾝﾊﾞｰﾀｰ制御（手選別仕様） ﾏｸﾞﾈｯﾄ選別機：500W　駆動：200V-0.75KW　型式：ACPRT-1113　DRNo.AP20RBC

CADﾌｧｲﾙの一括ﾀﾞｳﾝﾛｰﾄﾞ CADﾌｧｲﾙはｵｰﾄCAD2007dxfﾊﾞｰｼﾞｮﾝです	APS-30D〜100D dxf-zip版
	ﾛﾝｸﾞﾀｲﾌﾟ  APS-90DL・100DL dxf-zip版

チェーン駆動型

ﾁｪｰﾝ駆動型標準価格(税・運賃別) 型　式 標　準　価　格 ＡＰＳ−３００ ７８８，０００ ＡＰＳ−４００ ９２１，０００ ＡＰＳ−５００ １，１８８，０００ ＡＰＳ−６００ １，４９６，０００ ＡＰＳ−７５０ １，７３７，０００ ＡＰＳ−９００ ２，０８５，０００ ＡＰＳ−１０００ ２，５２６，０００ ＡＰＳ−１２００ ３，２００，０００

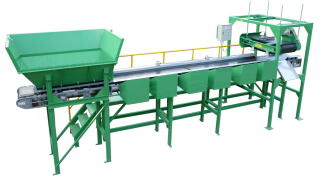

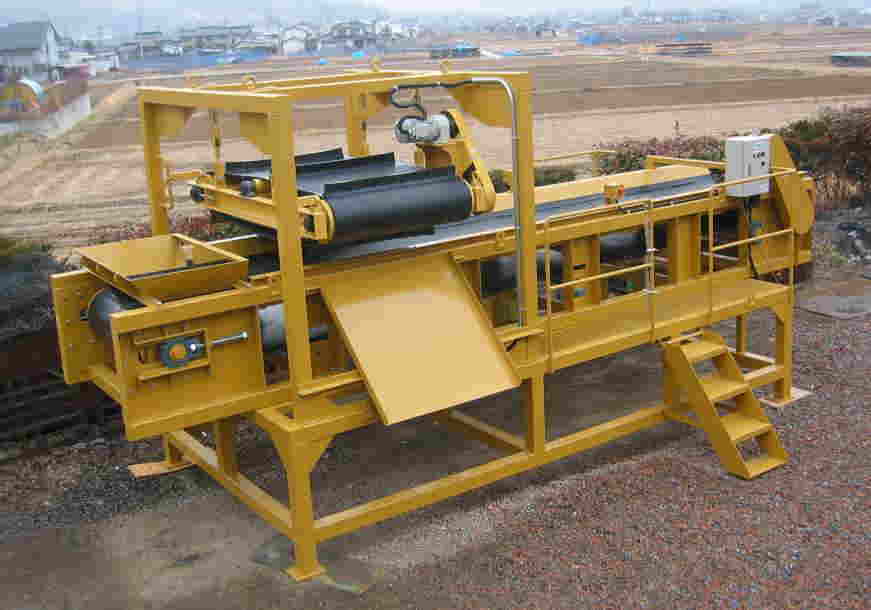

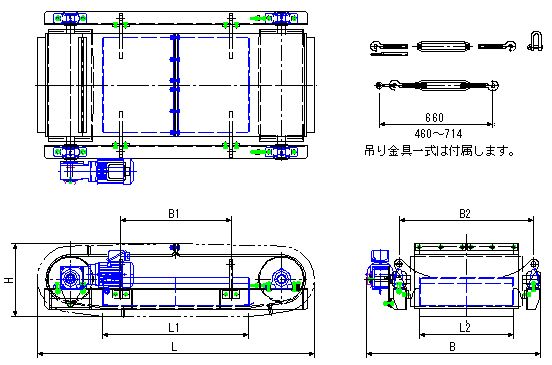

型　式  標準型   本 体 寸 法(mm)   　磁 石 寸 法(mm)   3相(200v) ﾓｰﾀｰ(kw)  対応ｺﾝﾍﾞｱ ﾍﾞﾙﾄ幅(mm)  設置ｺﾝﾍﾞｱ からの距離  質量  ﾍﾞﾙﾄ幅 Ｂ Ｌ Ｈ Ｂ１ Ｌ１ 容量KW ｸﾛｽﾗｲﾝ ｲﾝﾗｲﾝ mm (Kg)  APS-300 300 620 1280 490 250 640 0.4KW 300 200 100〜150 250 APS-400 400 730 1280 490 350 650 400 300 100〜150 350 APS-500 500 840 1480 640 450 760 0.75KW 500 400 100〜200 530 APS-600 600 940 1500 640 550 850 600 500 100〜200 610 APS-750 750 1090 1500 640 700 860 1.5KW 750 600 100〜250 800 APS-900 900 1240 1800 680 850 1010 900 750 100〜300 1240 APS-1000 1000 1340 2000 680 950 1210 1200 900 100〜350 1530 APS-1200 1200 1540 2075 840 1150 1280 2.2KW 1200 1050 100〜350 1800 その他(H型)強力ﾀｲﾌﾟも別途設計します 強力ﾀｲﾌﾟはﾏｸﾞﾈｯﾄboxが大型に設計されています その場合APSH-***に成ります 用語説明：ｸﾛｽﾗｲﾝ設置（ﾍﾞﾙｺﾝと直角）　ｲﾝﾗｲﾝ設置（ﾍﾞﾙｺﾝと平行設置） 標準機は連絡を戴ければCADﾌｧｲﾙ(dxf)をお送り致します。詳しくは当社の技術部にお問い合わせ下さい。 又、上記規格外の機種や高磁力タイプの設計も致しますのでお問い合わせ下さい。 性能向上の為予告無く寸法などを変更する事が有ります ＜選定について＞ １）ベルコンに直角に設置する場合はベルコン巾と磁選機のベルト巾は同一に選定します。 ２）ベルコンの出口にベルコンと平行に設置する場合はベルコンのベルトサイズより１ランク上の磁選機サイズを選定します。 １）の方式をクロスライン、２）の方式をインラインと言います。 ＜選別の順序＞ 大きい鉄片は吊り下げ式磁選機で除去します。次に小さい鉄片や鉄粉は永磁プーリー付きベルトコンベヤーやドラム磁選機で選別します。  その他の製作例 コンパクトな600Wでの手選別と吊り下げ磁選機のセット品（耐油平ベルト仕様） 写真の拡大↓     磁選機型式：APS60D　600巾対応 駆動：0.75KW　質量：約530kg 架台質量：約200kg 吊り下げ架台と磁選物排出ｼｭｰﾄ付   ﾍﾞﾙｺﾝ型式：ACF-6065　600W巾-6500mm長 　駆動：1.5KW　質量：約710kg 　ベルト速度：４〜２２ｍ/ｍｉｎ 　参考処理量：８〜１０ｍ3／ｈ  産廃業者さまが望む形ならこんな設備を提案致します    小型ながら手選別エリアを確保  ﾊﾞｹｯﾄ投入→手選別ｺﾝﾍﾞﾔ(6種類)→吊り下げ式    ＜仕様＞型式：ACPRT-1001　DRNo.AP1R99BC 寸法：全長8000×全巾2135(投入ｼｭｰﾄ別） 　　　　ｽﾃｯﾌﾟ高1100　ﾍﾞﾙｺﾝ上面高1800 　　　　ﾎｯﾊﾟｰ高2500　ﾎｯﾊﾟｰあおり高3000 　　　　ﾎｯﾊﾟｰ投入巾1840　あおり巾2160 駆動部容量：手選別ｺﾝﾍﾞﾔ0.75kw　吊り下げ磁選機0.75kw ﾍﾞﾙｺﾝﾍﾞﾙﾄ巾：600　ﾍﾞﾙｺﾝﾍﾞﾙﾄ速度：3.5〜23m/min 磁選機：APS-600　ｲﾝﾊﾞｰﾀｰ式制御制御盤付き(ﾍﾞﾙｺﾝ)  手元運転・停止SW付 全体質量：約2600kg　掲載：2010.7  詳しくは→ 参考磁選機の図面集 下のｶﾀﾛｸﾞpdf 簡単な選別ﾌﾟﾗﾝpdf   型式： ACPRT-0511　DRNo.AP6R5BC この選別設備は半日で設置稼働できる小型選別設備です ｽﾁｰﾙﾀｲﾔ破砕ﾁｯﾌﾟ・自動車破砕物・石膏ﾎﾞｰﾄﾞなどのリサイクルの現場で活躍しています。   ←左の写真は特注の強力吸引方式の大型マグネット搭載型の吊り下げ型です。通常機に比べマグネットを通常の１．６倍に製作して有ります。吸引距離能力は標準型に比べ１．２〜１．４倍の距離になります。分別しにくい小型の鉄片の多い場合に使用します。又、駆動ﾓｰﾀｰは全天候型の屋外型ﾓｰﾀｰを搭載しています。 型式例：ＡＰＳ−６００Ｈ ●頑丈で使い易い　●安全・確実で高速排出　●構造が簡素でメンテが容易 ●永磁式なので維持費が安い　●通常の排出ｺﾞﾑ桟はＨ５０/Ｈ７５で設計されています。   薄型ﾀｲﾌﾟ：（APS-600F）ﾍﾞﾙﾄ巾600ﾀｲﾌﾟ 上下・左右にｽﾍﾟｰｽが無い場合の ﾓｰﾀｰﾌﾟｰﾘｰ駆動ﾀｲﾌﾟ  建機専用型（油圧駆動タイプ） 左の写真は自走式破砕機(ｶﾞﾗﾊﾟｺﾞｽ)に搭載した場合の例です。 特徴：建設機械の油圧ﾎﾟｰﾄの利用で電源不要です。 搭載ﾓｰﾀｰ：S-280DA2-K ﾓｰﾀｰ回転数：48〜72rpm ﾍﾞﾙﾄ速度：40〜60m/min 写真の型式：APS-600U ﾍﾞﾙﾄ幅：600mm　質量：600kg　移動式に 適した排出ﾍﾞﾙﾄ安全ｶﾊﾞｰ付きです。     ←トロンメル＋ＡＰＳ−１２００ 簡単設備例　　型式：APS-1200(ﾍﾞﾙﾄ巾1200mm) 駆動部：3相200V-2.2KW　磁選機＋磁選機吊りﾌﾚｰﾑで約2.5ｔ 磁選機の専用ﾌﾚｰﾑも製作致します （ﾄﾛﾝﾒﾙも製作しています。(商品情報→ﾄﾛﾝﾒﾙ)

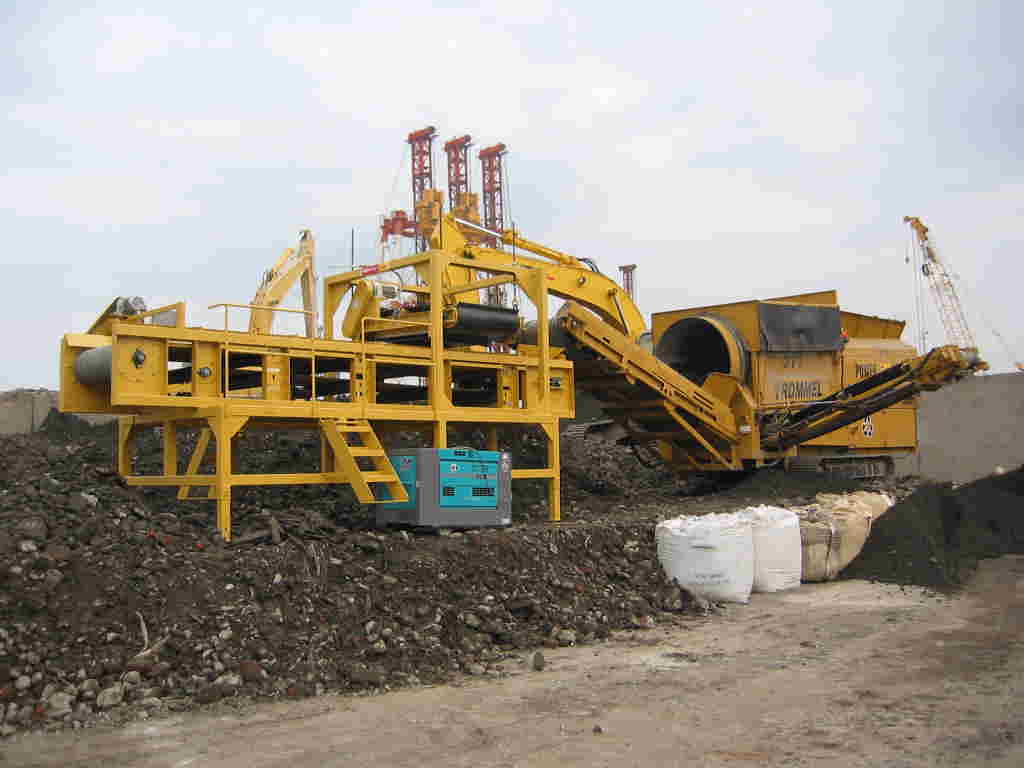

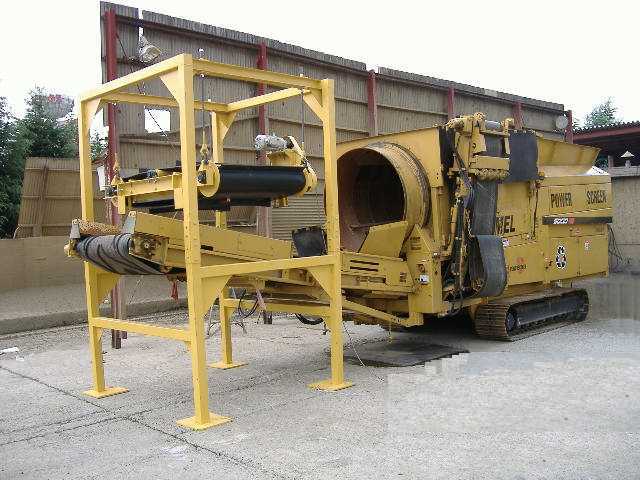

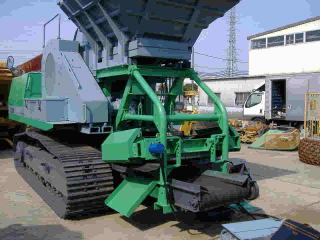

↓建設現場で活躍する選別設備です、ベルトコンベヤーと併用設備（建機と合体した大型トロンメル連結型） この設備で半日あれば設置可能です（大幅な工期短縮設備です） 大型ﾍﾞﾙコン：ＡＣ１０００−６Ｍ（ベルト巾１，０００機長６，２００）（ベルコンにはインバーター搭載） ＡＰＳ−１０００（対応ベルト巾１０００Ｗ） 使用先：残土処理業者様 吊下げ式選別機及び大型で強力な永磁プーリー（３５０φ）搭載でW選別方式（総重量４．４ｔ　処理量５ｔ／ｈ） 即座に脱着可能な階段や・手選別エリア付き 注意：機械には大型で強力な永久磁石を搭載しておりますので精密機器等にはご注意願います。又、鉄片排出方向に注意して下さい。↓

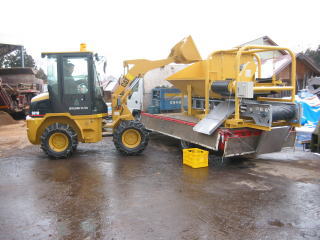

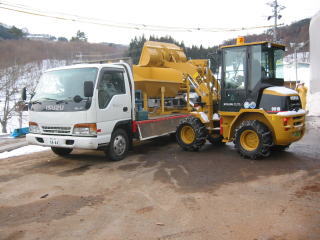

		<簡単設備> 運搬から半日で動き出す 東日本の震災現場でも活躍中、5kw程度の発電機で即稼動します ＜置くだけシリーズ＞  2重選別方式ｼﾘｰｽﾞ(1000W*6200L) ←掲載の磁選設備ｶﾀﾛｸﾞ ﾀﾞｳﾝﾛｰﾄﾞ(pdf-382kb)

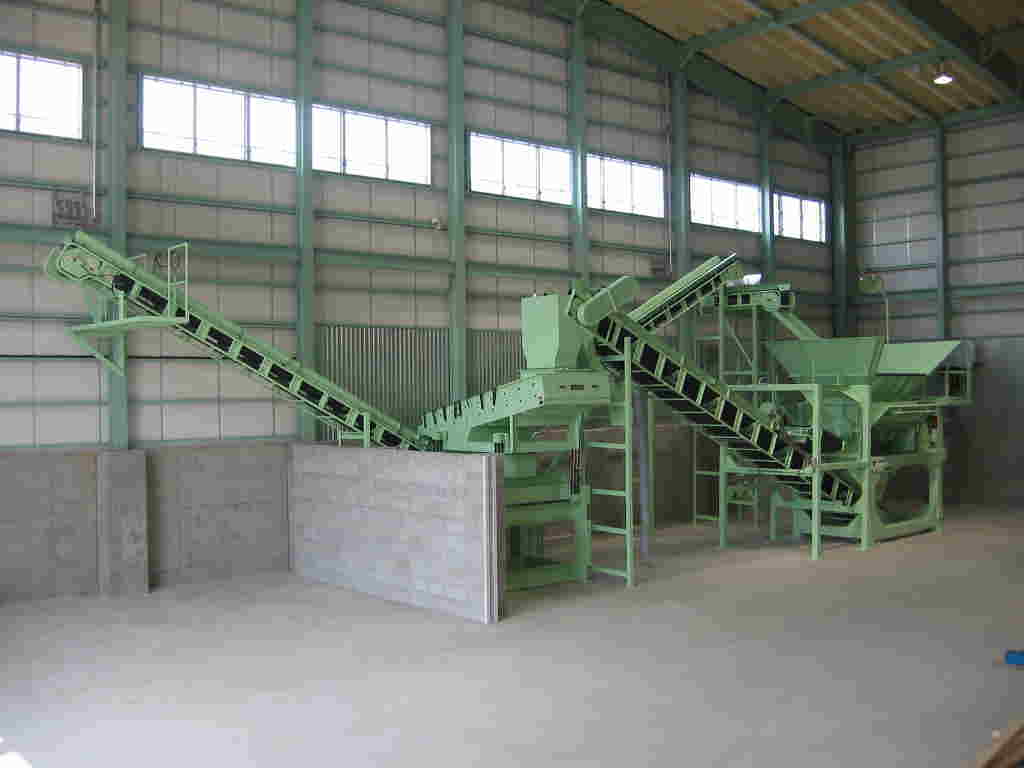

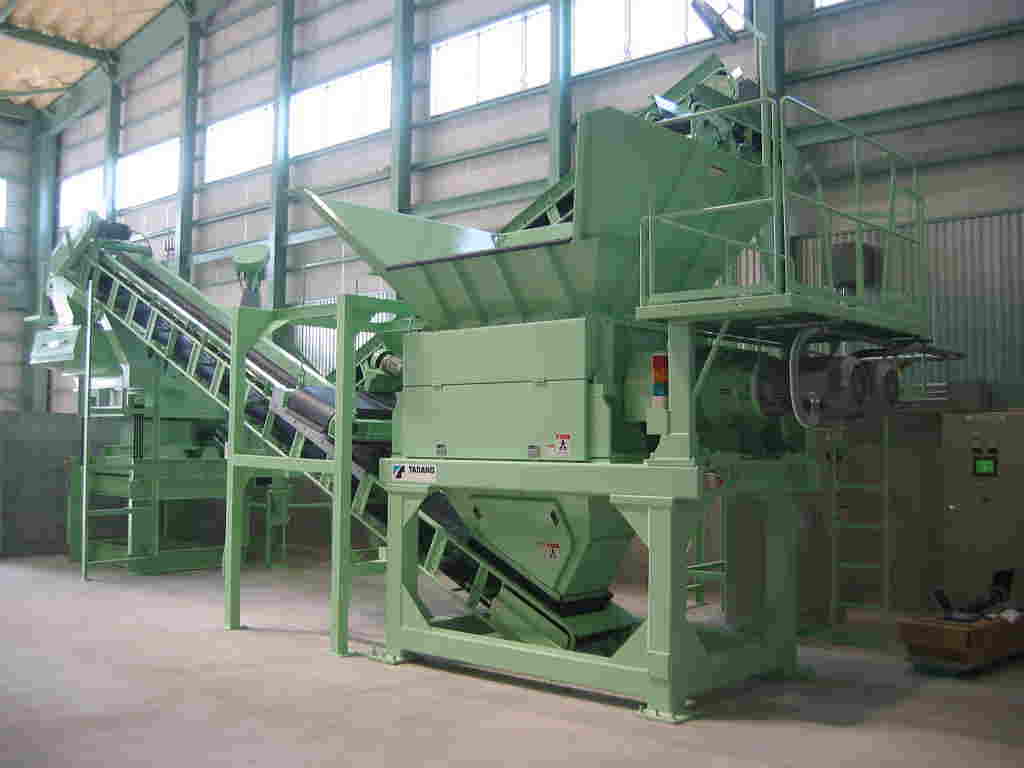

建築廃木材破砕ﾌﾟﾗﾝﾄ施工例：設備設計・製作・施工まで　型式：AC1000-6M　DRNo.AP26RBC5 破砕機：電源30KW×2　処理量3ｔ/h　方式2軸 一次磁選：0.75KW(600w)吊り下げ式　二次選別：永磁ﾌﾟｰﾘｰ式選別機　排出ﾍﾞﾙｺﾝ：1.5kw(600w-9m)　 ふるい：1.5kw　ﾛｰﾘﾝｸﾞｽｸﾘｰﾝ方式(5mm-50mmの３種選別) 製品ｺﾝﾍﾞｱ：1.5kw(600w-10m)　ﾘﾀｰﾝﾍﾞﾙｺﾝ：1.5kw×2(400w-9m-2m) ｽｸﾘｭｰｺﾝﾍﾞｱｰ：140φ-1.7m/3.5m　1.5kw-0.75kw　　施工日：2006.8

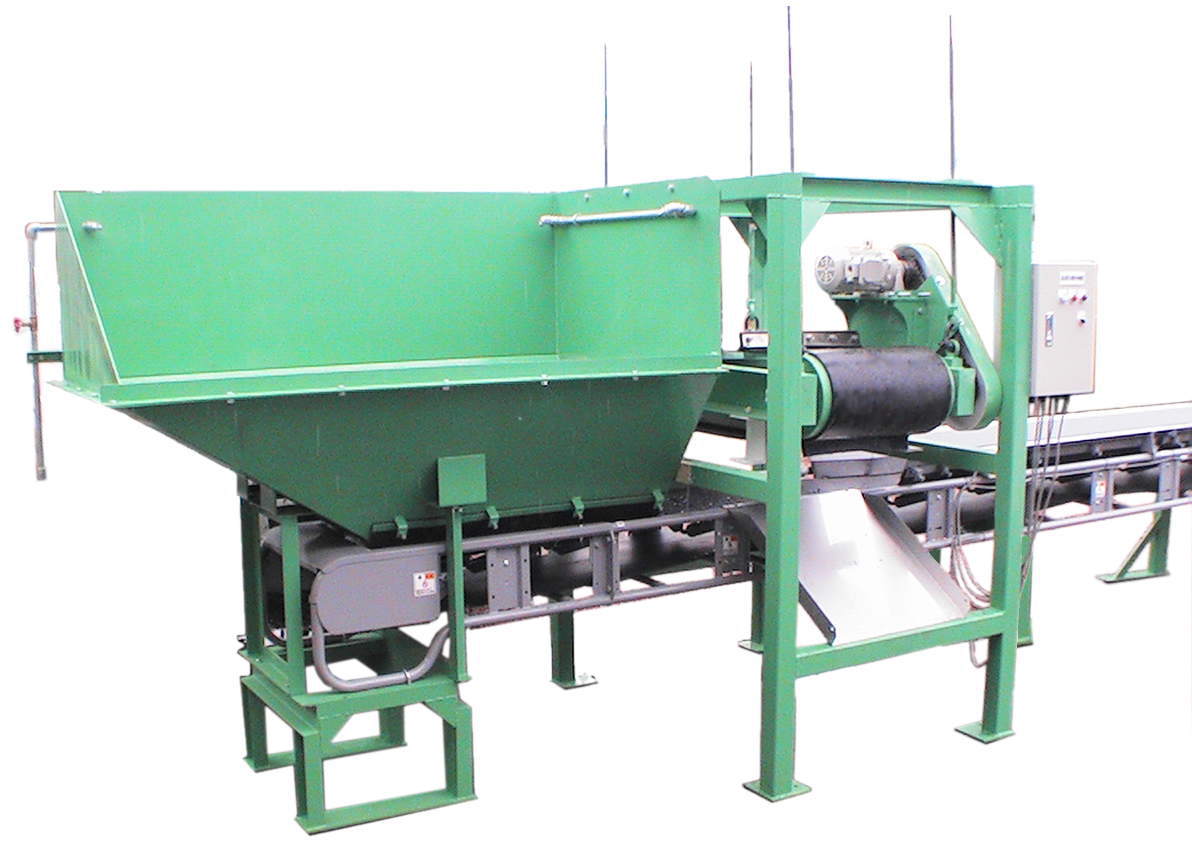

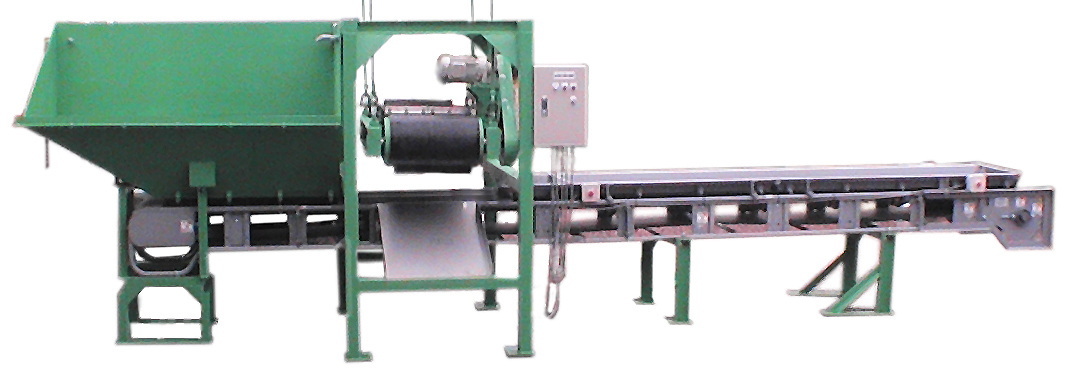

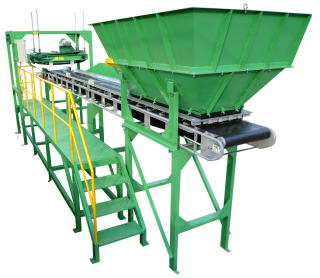

↓＜小型磁選設備・手選別ｺﾝﾍﾞﾔ＞450Wﾍﾞﾙｺﾝ(0.75KW)*6m機長　500W吊り下げ磁選機(0.4kw） ｲﾝﾊﾞｰﾀｰ調整のﾋﾟｯｷﾝｸﾞｴﾘｱ(手選ﾍﾞﾙｺﾝ)　この程度でも5m3/hの処理が簡単 全体で約1200kgﾎｺﾘ防止の散水ﾉｽﾞﾙ付きのﾎｯﾊﾟｰ (1800幅*1000奥×1000高) 型式:ACPRT-0714　DRNo.AP2R4BC
＜お客様側で吊り下げ磁選機部分のみを購入して組上げる場合の注意＞ 市販のＳＳ製のﾍﾞﾙｺﾝを使用して磁選機との併用は上部に強力な磁界が有る為にﾌﾚｰﾑ自体が磁化されて逆にﾍﾞﾙｺﾝﾌﾚｰﾑに鉄粉が付着します。又、長い材料の場合選別機とﾍﾞﾙｺﾝに挟まることがあります。 特に磁選機直下の受け板・ｷｬﾘﾔﾛｰﾗ・ﾍﾞﾙｺﾝのﾌﾚｰﾑは非鉄材料をお使いください

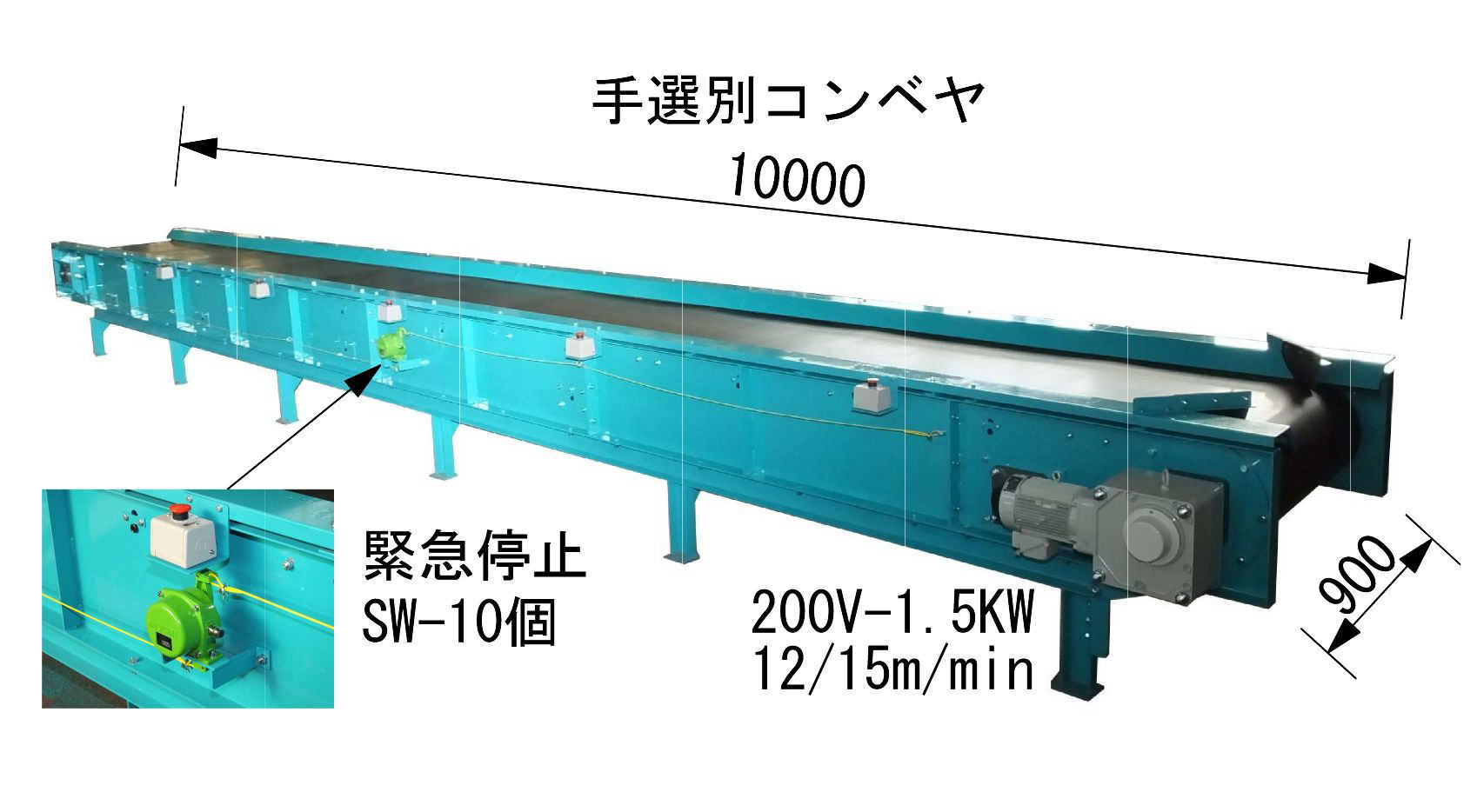

手選別ベルコン　900W-10000　　型式：ACPRT1310　　DRNo.BC90ER

安全ｽｲｯﾁ10箇所-引き綱ｽｲｯﾁ付
