（磁選機の図面集）永磁選別機APS自動排出型詳細図 磁選機の施工業者・プラント施工業者様のページです

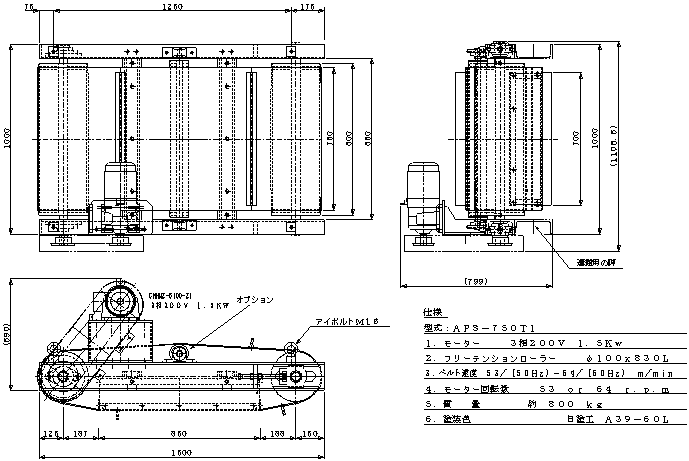

型式：ＡＰＳ−７５０Ｔ１（二番目に売れてる機種サイズです） 下記磁選機の図面は通常のＡＰＳ−７５０機にフリーテンションローラー（オプション）を装備し、排出ベルト調整を簡単化した機種です。当社磁選機では工場出荷時に万全なるベルト調整をして出荷していますが、長い期間使用しますと微妙にベルトが片伸びしベルトの蛇行が発生し、テイクアップボルトのみだと調整しにくい場合が有ります。施工業者様の気持ちを考え磁選機設置調整作業を簡略化した設計となっています。調整方法はフリーテンションローラーを前後に移動する事で蛇行が改善されます。メリットとしてベルト交換の時期が長くなります↓↓↓
きれいに印刷するには：この図面を右クリック→名前を付けて画像を保存を左クリック→保存を左クリック→後で保存したファイル開いて拡大してご覧下さい。

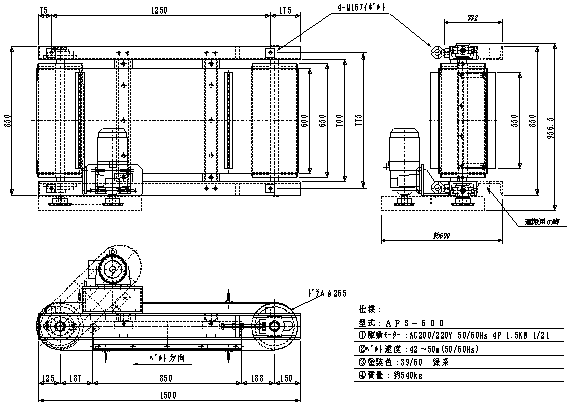

型式：ＡＰＳ−６００（一番多く売れている磁選機の機種サイズです） 使用方法として通常のベルトコンベアの上部に吊り下げて設置します。ベルコンとの間隔はワークの寄っても違いますが１５０mm〜200mm程度です。排出ベルト速度が４０ｍ／Min前後と高速に排出します。ベルコン上に鉄片が多く混ざっていても回収率が期待されます。↓↓↓
きれいに印刷するには：この図面を右クリック→名前を付けて画像を保存を左クリック→保存を左クリック→後で保存したファイル開いて拡大してご覧下さい。
現在永久磁石搭載型磁選機の図面をﾎｰﾑﾍﾟｰｼﾞに掲載中です。別機種もご用意して有りますので下記にお問い合わせ下さい。
磁選プラント（産業廃棄物リサイクルプラント）設計者の方へ： 以下に代表的な磁選設備設計案を図面化しました。低コストで効率の良い磁選プラントの設計の参考にして下さい。 「図面掲載に付いて：磁選機当社磁選機ＡＰＳ−６００・推奨ベルコン図面日工（株）殿」

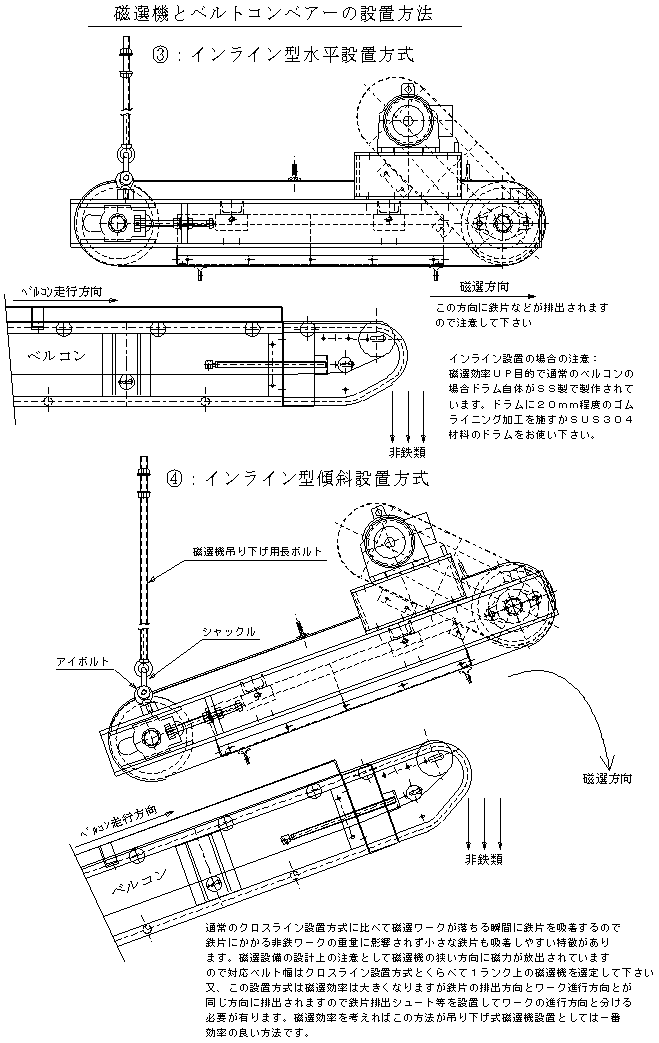

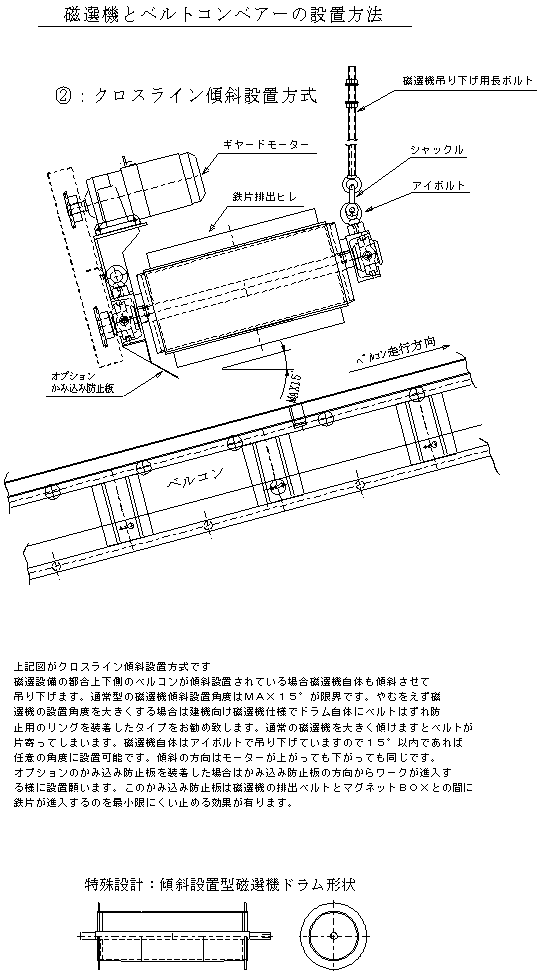

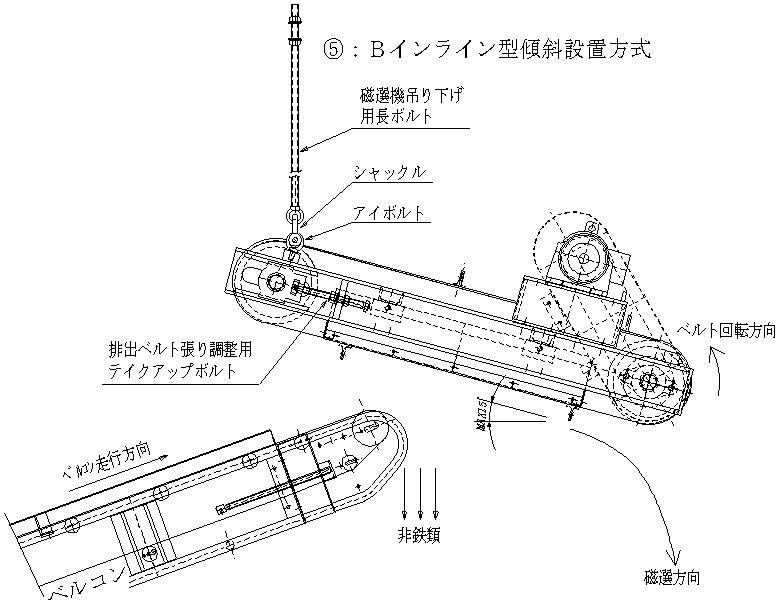

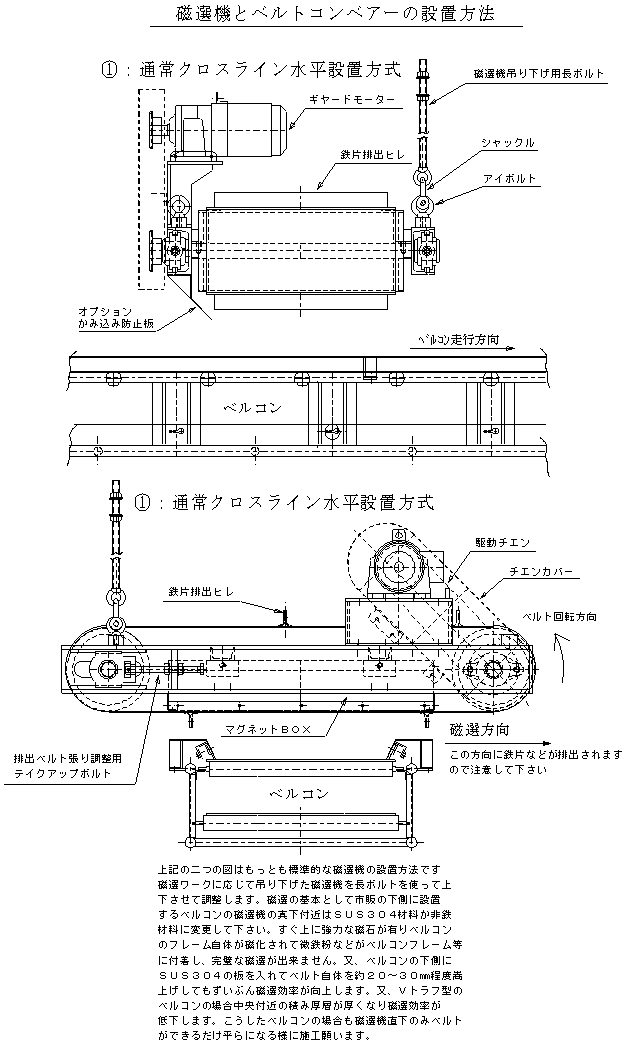

磁選機図面の設置総合説明： �@の二つの図はもっとも標準的な磁選機の設置方法です。磁選ワークに応じて吊り下げた磁選機を長ボルトを使って上下して調整します。磁選の基本として市販の下側に設置するベルコンの磁選機の真下付近はＳＵＳ３０４材料か非鉄材料に変更して下さい。すぐ上に強力な磁石が有りベルコンのフレーム自体が磁化されて微鉄粉などがベルコンフレーム等に付着し、完璧な磁選が出来ません。又、ベルコンの下側にＳＵＳ３０４の板を入れてベルト自体を約２０〜３０ｍｍ程度嵩上げしてもずいぶん磁選効率が向上します。又、Ｖトラフ型のベルコンの場合中央付近の積み厚層が厚くなり磁選効率が低下します。こうしたベルコンの場合も磁選機直下のみベルトが出来るだけ平らになる様に施工願います。 　�A図はクロスライン傾斜設置方式です。磁選設備の都合上、下側 のﾍﾞﾙｺﾝが傾斜設置されている場合磁選機自体も傾斜させて吊り下げます。通常型の磁選機傾斜設置角度はMAX１５°が限界です。やむをえず磁選機の設置角度を大きくする場合は建機向け磁選機仕様でﾄﾞﾗﾑ自体にﾍﾞﾙﾄはずれ防止用のﾘﾝｸﾞを装着したﾀｲﾌﾟをお勧め致します。通常の磁選機を大きく傾けますとﾍﾞﾙﾄが片寄ってしまいます。磁選機自体はｱｲﾎﾞﾙﾄで吊り下げていますので15°以内で有れば任意の角度に設置可能です。傾斜の方向はﾓｰﾀｰが上がっても下がっても同じです。ｵﾌﾟｼｮﾝのかみ込み防止板を装着した場合はかみ込み防止板の方向からﾜｰｸが進入する様に設置願います。このかみ込み防止板磁選機の排出ﾍﾞﾙﾄとﾏｸﾞﾈｯﾄBOXとの間だに鉄片が進入するのを最小限にくい止める効果が有ります。 　�B・�C・�D図は通常のクロスライン設置方式に比べて磁選ワークが落ちる瞬間に鉄片を吸着するので鉄片にかかる非鉄ワークの重量に影響されにくく小さな鉄片も吸着しやすい特徴が有ります。磁選設備の設計上の注意として磁選機の狭い方向に磁力が放出されていますので対応ベルト幅はクロスライン設置方式と比べて１ランク上の磁選機を選定して下さい。又、この設置方式は磁選効率は大きくなりますが鉄片の排出方向とワーク進行方向とが同じ方向に排出されますので鉄片排出シュートなどを設置してワークの進行方向と分ける必要が有ります。磁選効率を考えればこの方法が吊り下げ式磁選機としては一番効率の良い方法です。（資料提供：株式会社エーイーエム環境機械部）
