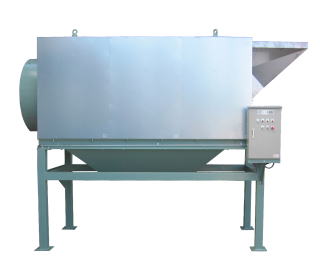

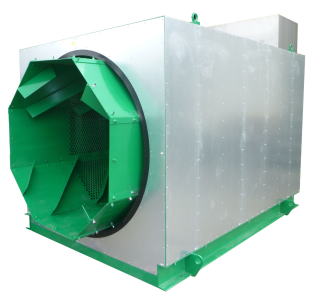

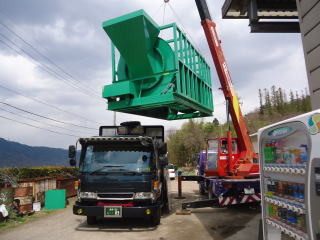

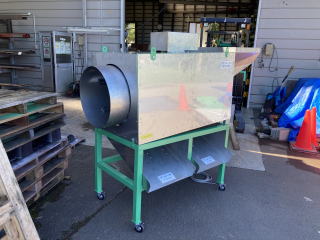

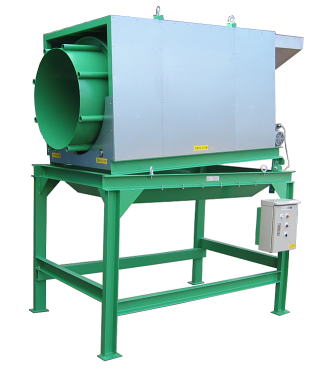

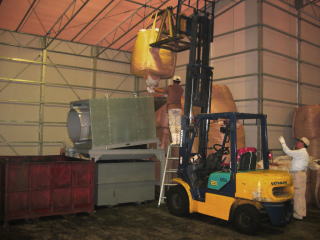

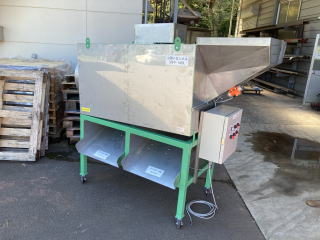

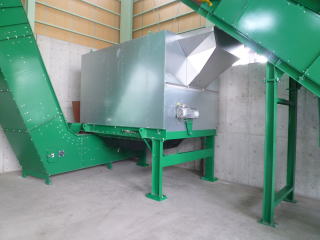

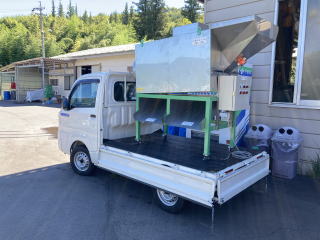

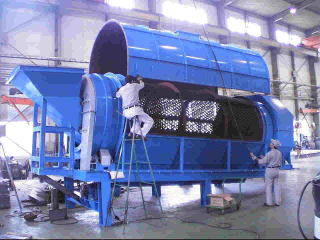

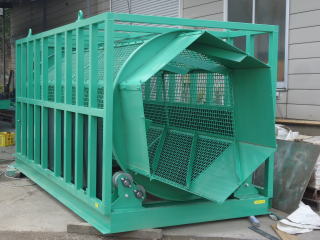

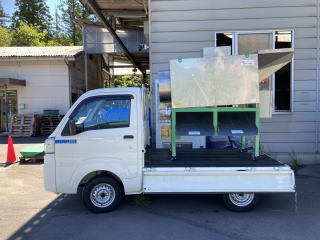

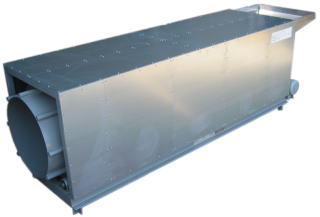

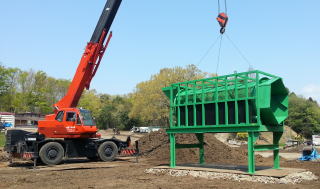

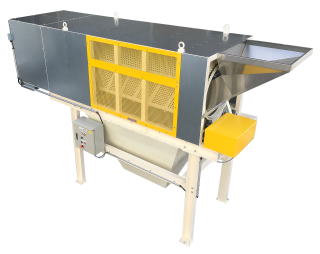

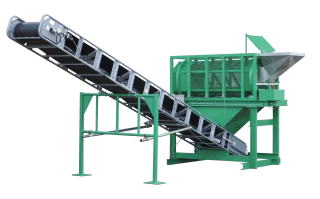

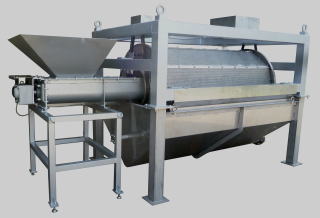

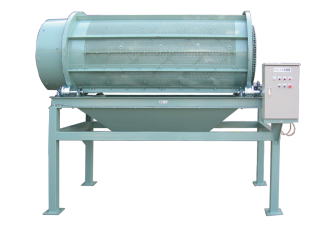

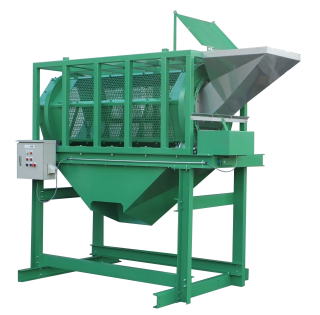

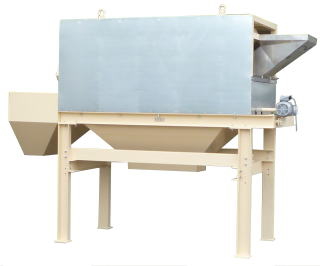

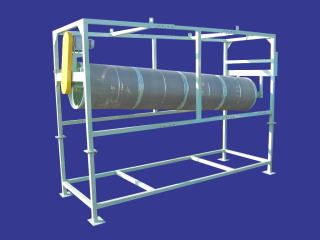

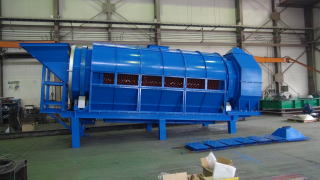

２１　トロンメル（回転式フルイ） ５００φ〜７５０φ（傾斜搬出）  型式：ATR50140　質量：230kg 小型でも２種類の選別(5mm/10mm)   寸法：500Φ-1400L 電源：3相200V-0.4kw 処理量：約1〜3ｍ3/ｈ  詳細図面へ                    ＡＴＲ−５０２００    ＡＴＲ−７５２１Ｋ 寸法：５００φ−２０００Ｌ 網部：１６００ｍｍ（織り網） 処理量：１〜２ｍ3／ｈ 質量：２４０ｋｇ(上部のみ) 駆動部：２００Ｖ−０．４ｋｗ 寸法：７５０−２１００Ｌ 網部：１５００ｍｍ（６角形ﾊﾟﾝﾁﾝｸﾞﾒﾀﾙ） 処理量：３〜５ｍ3／ｈ 質量：９４０ｋｇ 駆動部：２００Ｖ−０．７５ｋｗ 動画を見る     ＡＴＲ−７５２１Ｋ−KE   対辺750-水平6角形ﾄﾞﾗﾑ   SUSﾄﾞﾗﾑの製作例   ↑詳細説明写真   SUSﾊﾟﾝﾁﾝｸﾞ25φ　6角形ﾄﾞﾗﾑ (6角-750-2100L) PDF写真拡大　JPG写真拡大　全体詳細図5.2MB-PDF ＡＴＲ−７５１７Ｙ    ＡＴＲ−７５１７Ｙ使用例              寸法：７５０φ−１７００Ｌ（織り網） 網部：１０５０ｍｍ 処理量：２〜４ｍ3／ｈ 質量：６８０ｋｇ(脚込み) 駆動部：２００Ｖ−０．７５ｋｗ   ＡＴＲ−７５１７Ｙ詳細寸法図 バックフォー投入用のトロンメル＋ベルコンの組合せ例        ﾄﾛﾝﾒﾙ型式：ATR-7521KB  処理量：約5m3/h    ﾍﾞﾙｺﾝ：600W-7000L(20°設置)  寸法：750φ(6角)*2100L（網:20mm）    詳細図面ﾀﾞｳﾝﾛｰﾄﾞ(pdf) ※全ての処理量表記はﾄﾞﾗﾑ角度・網目・回転数により変化します １０００φ（水平搬出） ＡＴＲ−１２２３ＨＭ(内部)    ＡＴＲ−１２２３ＨＭ(ｶﾊﾞｰ取付)   寸法：１０００φ−２９００Ｌ（ﾊﾟﾝﾁﾝｸﾞ） 網部：２０００ｍｍ 処理量：５〜８ｍ3／ｈ 質量：１２００ｋｇ(脚・ｶﾊﾞｰ含む) 駆動部：２００Ｖ−１．５ｋｗ 投入ホッパー・カバー・制御盤取付 ＡＴＲ−１２２３ＨＭ詳細寸法図  ※水平搬出方式には回転方向の指定があります 　水平搬出方式は投入ﾎｯﾊﾟｰの高さが変化しません 対辺１５００−８角形（水平搬出）  ＡＴＲ−Ｋ１５３０   ＡＴＲ−Ｋ１５３０設置例   寸法：１０００角−２９５０Ｌ 網部：２０００ｍｍ（ﾊﾟﾝﾁﾝｸﾞ） 処理量：２０〜３０ｍ3／ｈ 質量：２５００ｋｇ(脚・ｶﾊﾞｰ含む) 駆動部：２００Ｖ−２．２ｋｗ プラント内への組込 動画を見る  対辺１５００−６角形（水平搬出） ATR-1536KBﾄﾞﾗﾑ内部 出荷   スペック 設置工事 寸法：１５００角−５０００Ｌ 網部：３６００ｍｍ（ｸﾘﾝﾌﾟ織り網40mm） 処理量：２０〜３０ｍ3／ｈ 質量：３１００ｋｇ(脚・枠含む) 駆動部：２００Ｖ−３．７ｋｗ 動画を見る  ２０００φ（傾斜搬出）  ＡＴＲ−２００６００   ＡＴＲ−２００６００(内部)     この機械の動画 寸法：２０００φ−６０００Ｌ（ﾊﾟﾝﾁﾝｸﾞ） 網部：３５００ｍｍ 処理量：５０〜７０ｍ3／ｈ 質量：６５００ｋｇ(脚・ｶﾊﾞｰ含む) 駆動部：２００Ｖ−１１ｋｗ 組み立て中 水中型（リサイクル材料の洗浄）  ＴＲＷ−８３０(ﾀﾝｸ組込前)   ＴＲＷ−１０３００Ｋ  脱水装置とのｾｯﾄ品の写真 寸法：８００φ−４３００Ｌ（織り網） 網部：４２００ｍｍ 処理量：１〜３ｍ3／ｈ 質量：４６０ｋｇ(脚含) 駆動部：２００Ｖ−０．７５ｋｗ 寸法：１０００角−２０００Ｌ（SUSﾊﾟﾝﾁﾝｸﾞ） 網部：２０００ｍｍ 処理量：１〜３ｍ3／ｈ 質量：１７００ｋｇ(脚・タンク・スクリュー含む) 駆動部：２００Ｖ−１．５＋１．５＝３．０ｋｗ
