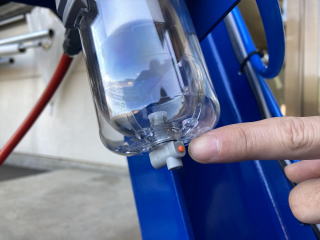

押すだけで水抜きＯＫ
|
アブソーバ調整 |

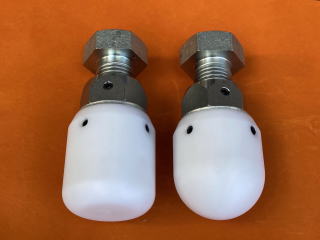

左：標準付属 右：ポケットオプション |
 |
 |
 |
| 使いやすいグラブのプレス機です、型付けが一段と楽に行えます |
【使用用途】
野球グラブの型付け・もみあげ
【製作仕様】
型式：Ｆ８２０ プレス圧力：200kg～400kg
電源：１００Ｖ－１０Ｗ 質量：６４ｋｇ
エアー源：約０．６Ｍｐa以上 推奨コンプレッサー：２．２ＫＷクラス 接続口金：２０ＳＭクラス
※ショップの電源が100Vしか無い場合はコンプレッサーを０．７５ＫＷにしてリザーブタンク１００～１２０㍑
クラスを増設して下さい。（下の写真参考）
取り扱い説明書 製造工程の動画 ロードセル測定の動画 |
| |

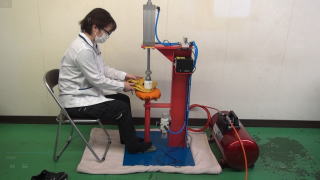

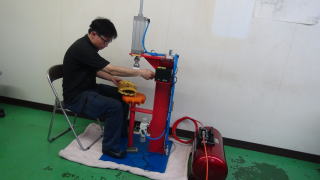

| 誰がやっても簡単型付け |

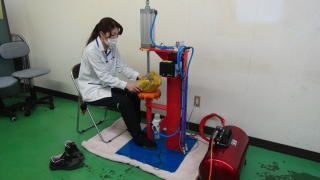

お客様指定色（赤）(OP) |
小型ｺﾝﾌﾟﾚｯｻｰ対応40ﾘｯﾀｰ増設ﾀﾝｸ(OP) |
 |
 |
 |

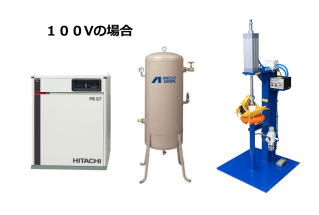

| グラブプレッサー＋コンプレッサー＋エアータンク（１００Vの場合）の設置例 |
|
 |
【コンプレッサー】 給油式・エアドライヤー無し
１００Ｖ－０．７５ＫＷ 静穏型５２ｄｂ 質量：８８ｋｇ
寸法：巾640×奥行き537×高さ867
吐き出し空気量：80L/min
【エアータンク】 縦型 例題 １２０㍑の場合
寸法：高さ1370×直径約600 質量：60kg
【Ｆ８２０】 グラブプレッサー
寸法：巾600×奥行き600×高さ1340 質量：64kg |

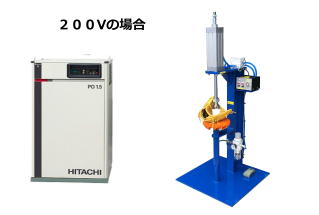

| グラブプレッサー＋コンプレッサー（２００Vの場合）の設置例 |
 |
【コンプレッサー】 オイルフリー・エアドライヤー無し
３相２００Ｖ－１．５ＫＷ 静穏型５５ｄｂ 質量：１３３ｋｇ
寸法：巾745×奥行き620×高さ960
吐き出し空気量：165L/min
【エアータンク】 とりあえず不要
３相200V-1,5KW以上のコンプレッサーならエアタンク無しでも可能
推奨は２．２KWｺﾝﾌﾟﾚｯｻｰです
【Ｆ８２０】 グラブプレッサー
寸法：巾600×奥行き600×高さ1340 質量：64kg
※200Vのｺﾝﾌﾟﾚｯｻｰの場合でもｴｱｰﾀﾝｸは有った方がON-OFF回数が減少しますから省ｴﾈとなります |
【上記の提案例について】
コンプレッサーとエアタンクにはかなりの種類があります
比較的一般的な機種を掲載しています
３相電源でも２．２ＫＷを選定すればかなりの連続作業が可能です
【商品納入について】
お客様が設置・組立をする場合
グラブプレッサー本体：弊社から混載便で発送します
コンプレッサーやエアータンクはメーカーから発送します
日本の本州地域ならコンプレッサーとエアタンクの運賃はかかりません
※離島など特別な混載配達区域外は別途運賃が発生しいます
※混載便の場合は配達時間指定は出来ません
※又荷受時にフォークリフト・クレーンなどの荷扱い器具が必要です
【設置・組立に関して】
機械器具の搬入、設置工事・エアー配管（配管部品含む）は別途費用が発生いたします
その都度お見積いたしますのでご連絡ください
※混載便の場合、納入後の機械器具の梱包材の処分はお客様にて処理をお願い致します |
