０９ホッパー付スクリュー・ベルコンの製作例

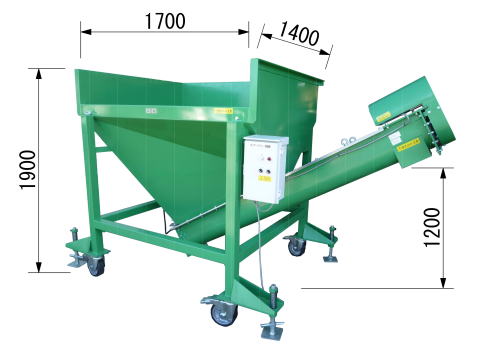

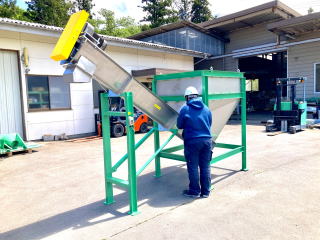

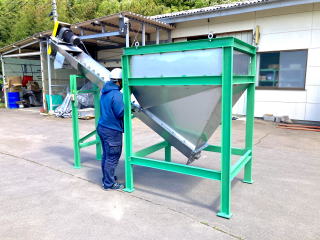

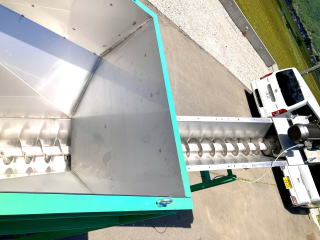

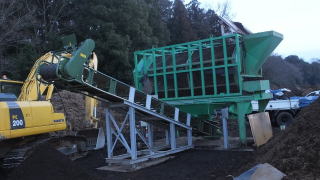

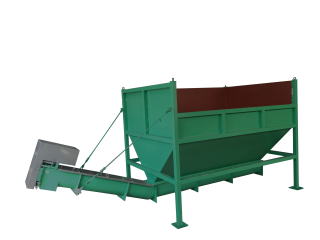

ホッパー付スクリュー・ベルコン

 型式：ＨＰＳＣ２０
 容量：約1.8ｍ3　質量：530kg
 ｽｸﾘｭｰ：210φ-Uﾄﾗﾌ式
 駆動部：200V-0.75kw～1.5kw

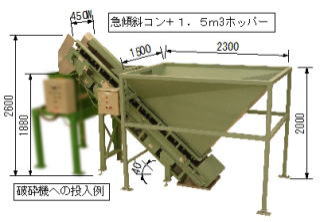

 移動ｷｬｽﾀｰ・制御盤・ﾊﾞｲﾌﾞﾚｰﾀｰ付		   型式：HPBC45(ﾍﾞﾙｺﾝ)　450W-3400L
質量：約700kg　駆動部：1.5KW
用途：ﾘｻｲｸﾙ材料の投入など

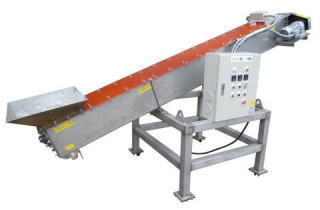

 		   型式：SCU20300H　加熱温度：200℃-max
寸法：200ΦU-150P-3M　質量：約400kg
搬送量：0.5～5m3/h　駆動部：0.75KW
ﾋｰﾀｰ部：9.4kw-max　材質：SUS304
用途：殺菌・溶解など
加熱コンベヤ詳細資料ダウンロード

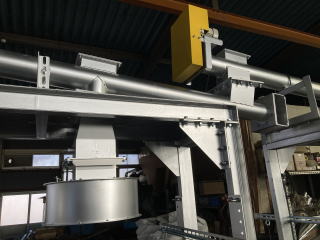

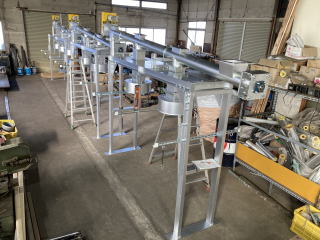

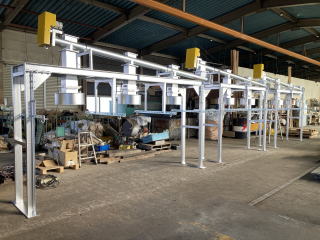

炭化材料のフレコンバッグ６袋の充填設備 　ｽｸﾘｭｰ径140Φ　4mの3連結ﾀｲﾌﾟ　工場での組立写真



 型式：ＨＰＳＣ２０Ｋ
容量：約2.0ｍ3　質量：650kg
ｽｸﾘｭｰ：200φ-Uﾄﾗﾌ式
駆動部：200V-0.75kw～1.5kw

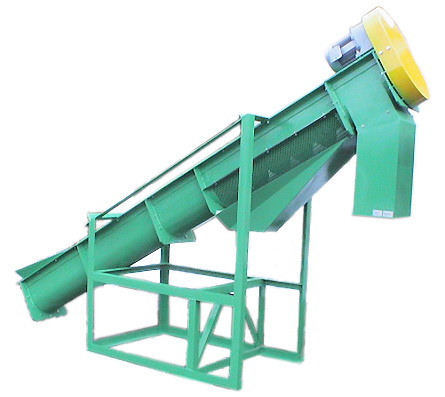

制御盤付		   　　選別兼用スクリュー
　　搬送しながら選別しています
　　細かい材料を落としたり洗浄したり
　　しています

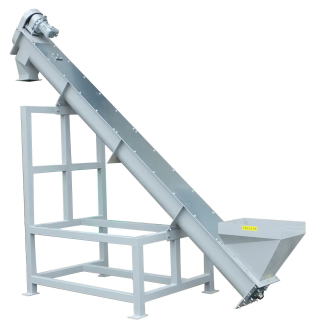

　　用途：リサイクルプラ 		   　　傾斜搬送ｽｸﾘｭｰｺﾝﾍﾞﾔ(40°)
　　寸法：210φ-4000L
　　駆動部：1.5KW～2.2KW
　　型式：SCU2140
　　質量：450Kg

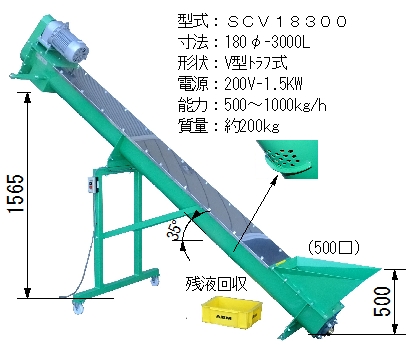

残液回収型ｽｸﾘｭｰｺﾝﾍﾞﾔ
型式：SCV18300
搬送中に残液や水分を箱やﾊﾞｹﾂなどに
回収します
DRNo.530		   W2000*L3300から落ちる材料をｾﾝﾀｰに
集めます
排出量：約30m3/h

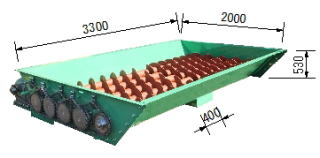

多軸式　５連式(5軸)ｽｸﾘｭｰｺﾝﾍﾞﾔ
型式：SC5U25330  仕様：250Φ×5軸
ﾎｯﾊﾟｰ寸法：W2000×L3300×H530
駆動部：200V-3.7KW　質量：約1200kg　DRNo.F30SC		   ５連ｽｸﾘｭｰで排出すれば、ﾄﾛﾝﾒﾙｱﾝﾀﾞｰ材の直角排出が可能となります。

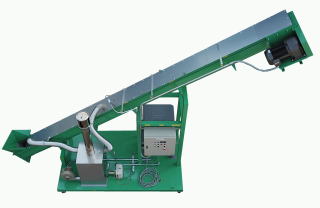

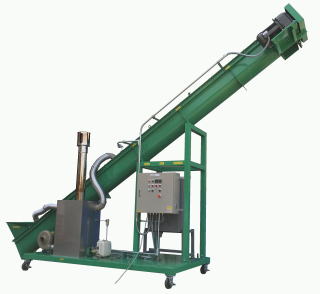

乾燥機付きスクリューコンベヤ
クリックで拡大写真ダウンロード　３枚
乾燥機付きスクリューコンベヤ  ｺﾝﾍﾞﾔと乾燥機が一体化  加熱状態
   　　　　
乾燥コンベヤ詳細資料ダウンロード
 コンベヤ型式：SC25600　寸法：250φ-6000L
ボイラー型式：BR30K　能力：30,000Kcal
処理能力：約３ｍ3／ｈ　質量：約1300kg		 今回は畜産堆肥の補助乾燥として製作
上記写真は断熱材の施工前です

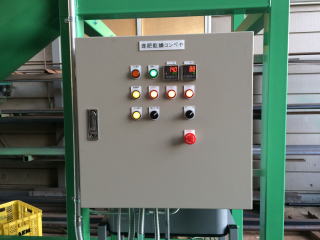

上記乾燥コンベヤ図面ダウンロード 		 ﾎﾞｲﾗｰ部：140℃　ｺﾝﾍﾞﾔ部：88℃
ﾎﾞｲﾗｰ設定：150℃max

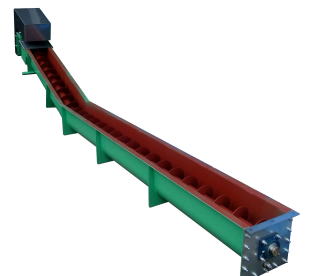

ユニバーサルジョイント付きスクリューコンベヤ 09


１台のﾓｰﾀｰで角度設定が出来ます
曲げ角度２０°
ユニバーサルジョイントジョイント付
ｽｸﾘｭｰ:250φ　駆動部：200V-2.2Kw
傾斜部：２ｍ　　水平部：３ｍ

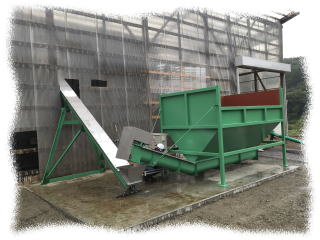

搬送量：約３ｍ3/h		  ４ｍ3のホッパー取り付け後の写真です
質量：1200kg　 (HP700kg+SC500kg）
画像拡大(pdf)      全体図面（ｐｄｆ）		  工事中写真
室内４．５ｍまで持ち上げています
試運転搬送動画

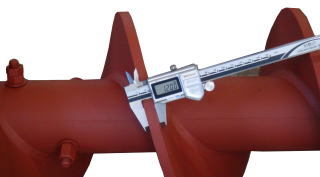

内部スクリューの詳細
スクリュー単体製作     ｼｬﾌﾄはﾈｼﾞ接続式

仕様：外径250φ-200P-1500L
材質羽根：SS400-12ｔ		    軸ﾊﾟｲﾌﾟは89.1φ
   今まで処理に手がかかっていた下水汚泥から抽出される水素が燃料電池車には欠かせない材料となりました。
最近、下水道処理の後処理に発生する汚泥から水素を作り出す新技術が注目されています。
この汚泥の搬送や後処理工程で我が社の洗浄トロンメルや汚泥搬送スクリューコンベヤが使われています。
まさに「汚泥⇒水素エネルギー」の時代です。
