０８小型スクリューコンベヤ

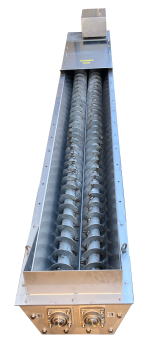

 ステンレス(SUS304)製　２連式スクリューコンベヤ

型式：SCWS-15450AB
電源３相200V-0.75kw
質量：420kg		 ステンレス製の２連式
規格：１５０Φ×２　４．５ｍ		 用途：野菜クズの水切りと搬送

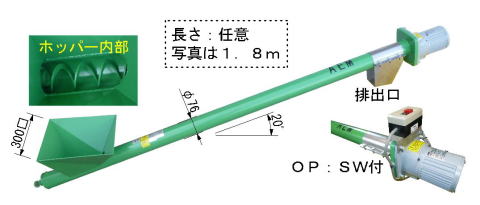

 オーガー式コンベヤ　７５φ（バネコンベヤ）
手軽な傾斜型         構造説明

型式：S75-**MHP　(**Mは長さ・HPはﾎｯﾊﾟｰ付)
参考搬送量：約0.5〜0.8m3/h
(上記の搬送量は20°にて)
質量：1.8Mで24kg　最大30〜45°まで可能
ﾊﾟｲﾌﾟ径：76.3Φ　ﾊﾞﾈ径：60Φ
駆動部：0.1〜0.75kw　(写真は0.1kw-1/15)
回転数：100/120rpm-50/60hz　最大：200rpm
●用途：粉体・粒体・破砕物・添加剤の定量供給
●搬送物：穀類・飼料・ﾍﾟﾚｯﾄｽﾄｰﾌﾞの燃料等の搬送

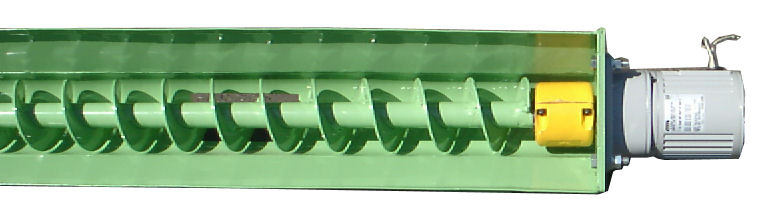

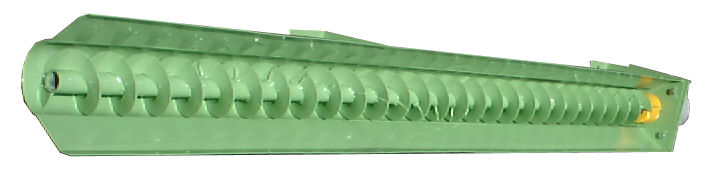

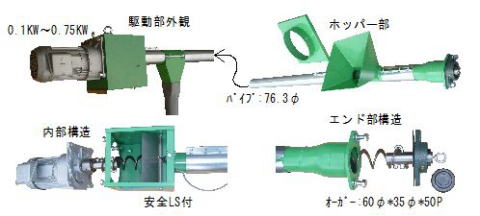

 ｵｰｶﾞｰ式ｺﾝﾍﾞﾔの詳細写真(内部構造）＜乾燥した粉体・粒体用＞
特殊工具が無くても取付・ﾒﾝﾃﾅﾝｽが簡単な構造です
長さは施工者側でﾌﾘｰとなります
用途：ﾘｻｲｸﾙ原料・ﾍﾟﾚｯﾄ材料等の搬送に
＜特徴＞
★少量・長距離搬送
★曲げR3.5程度可能
★軽い材料なら50m位まで可能

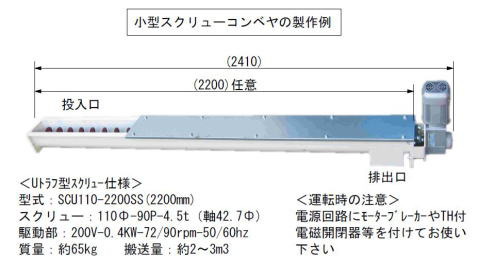

１００φ〜１５０φ（Ｕ字型・パイプ型）

SCV-140（140φ-2M） 駆動側

上記のスクリューのカタログ

排出側

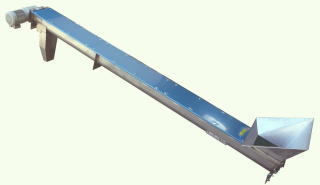

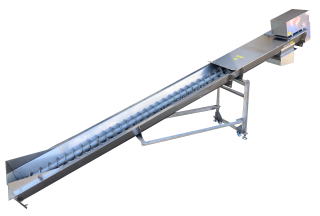

型式： SCUS15300H
型式：SC1403300B　　　　　詳細寸法へ
 寸法：　150ΦU字型-3000L
材質：SUS304製　駆動部：200V-0.75KW
回転数：50/60rpm-50/60hz　質量：110kg
ﾎｯﾊﾟｰ：500角　設置角：35°　用途：食品残渣		   ﾊﾟｲﾌﾟ型　寸法：140φ-3300L
駆動部：200V-0.75KW
回転数：225/280rpm-50/60hz
質量：180kg　ﾎｯﾊﾟｰ：４50角　設置角：42°

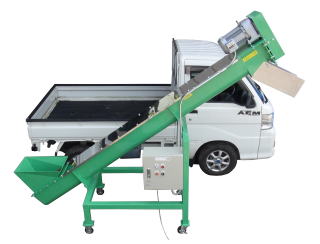

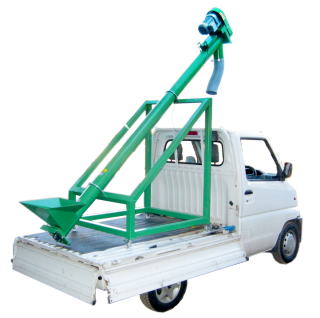

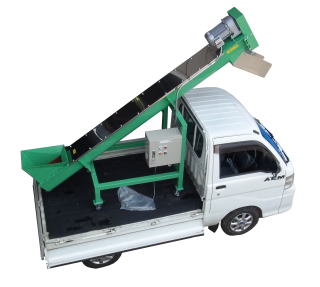

軽トラサイズシリーズ　写真ｸﾘｯｸ拡大 全部で２２０Kgの軽量化　写真ｸﾘｯｸ拡大

詳細寸法へ
SCV-18300Aシリーズ
品名：破砕廃プラ排出コンベヤ（小型破砕機の排出より）
寸法180φ-200Vﾄﾗﾌ　機長：3000L　制御盤付		 駆動部：200V-1.5KW　　搬送能力：３．３ｍ3／ｈ以上
屋内仕様　　ｽｸﾘｭｰ軸回転数：47RPM

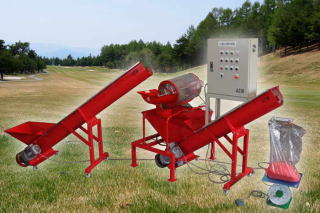

   小型の計量袋詰め装置（充填装置）KS-301ｶﾀﾛｸﾞ

   農家の味方、簡単袋詰め「楽秤」
＜充填能力＞
10kg袋で40〜60袋／ｈ(約500kg/h)
上記能力は参考値です。搬送物により変化します。
  最近、下水道処理の後処理に発生する汚泥から水素を作り出す新技術が注目されています。
今まで処理に手がかかっていた下水汚泥から抽出される水素が燃料電池車には欠かせない材料となりました。
まさに「汚泥⇒水素エネルギー」の時代です。
この汚泥の搬送や後処理工程で我が社の洗浄トロンメルや汚泥搬送スクリューコンベヤが使われています。
