　残留磁気でお困りの職場に速報：磁気を帯びた製品は製品自体も傷めます必ず脱磁をしてから次行程に進めて下さい。 加工中に製品に帯びた残留磁気を省磁します。切削粉の吸着した刃物は禁物です。重切削するほど大きな磁気が残り、切削粉に寄る製品の傷みを解消します。超硬材ほど磁気が帯びやすい性質が有り、機械部品・自動車部品・ネジ・ベアリング・硬質ピン・ﾌﾟﾚｽ金型・超硬切削チップ・切削バイト・切削チップ・ドリル刃（キリ）・鋸刃（チップソー）・電気部品・鋳物製品などの脱磁作業に適します。残留磁気が１００Ｇ（ガウス）以上あるワークでも一瞬で１〜３Ｇまで脱磁が出来ます。ワークの脱磁方法：脱磁機にワークを挿入又はテーブル上に置きその後脱磁機から２００〜３００ｍｍくらいワークを離す（通過させる）事で簡単に脱磁が可能です。脱磁時間はワーク素材にも寄りますが通常は１〜２秒程度で充分脱磁が出来ます。
※ 無料貸出ﾃｽﾄ用の脱磁機を準備しています、ご希望の方は連絡ください。（運賃はお客様負担)
※ 脱磁器は電源周波数が影響します、使用する地域の50hz及び60hzの提示をお願いします。

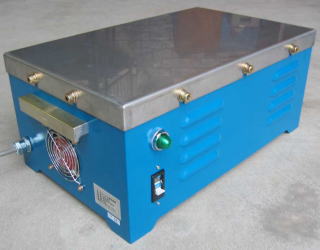

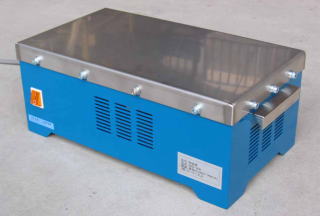

標準テーブル型脱磁機　Table type Demagnetizer
AMD-50B   AMD-40B

AMDｼﾘｰｽﾞでは全機種冷却効率の良いｸｰﾘﾝｸﾞﾌｧﾝ付の設計です
ﾃｰﾌﾞﾙ型脱磁機規格表
型　式 電　源 電源容量
(電流)		 使用率 有効脱磁巾
(ｍｍ)		 寸法（突起物を除く）単位mm  質　量
W D H
AMD-30B 単相200V
50/60HZ		 0.5KVA(2.5A) 100%
ED		 200 340 230 150 24kg
AMD-40B 1.0KVA(5A) 265 410 230 165 31kg
AMD-50B 2.4KVA(12A) 300 510 300 220 70kg
※ｵﾌﾟｼｮﾝにて本機の電源を切る為のｵｰﾄﾊﾟﾜｰOFF機能の装着が可能です。

その他の製作例

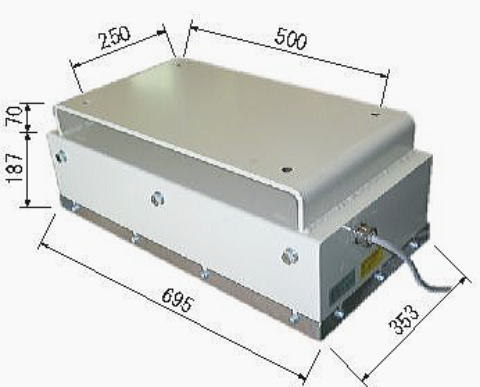

 下向きの脱磁機　AMD1003  ＜仕様＞
  　　型式：AMD1003
　　寸法：L695*W353*H187
　　電源：3相200V-2.5KW(約9〜10A)
　　質量：約128kg

　　＜用途＞
　　脱磁材料が大きい場合ｸﾚｰﾝ等で脱磁機
　　本体を上から吊り下げて脱磁します
　　脱磁の磁界は下方向に出ます


標準トンネル式脱磁機　Tunneled type Demagnetizer

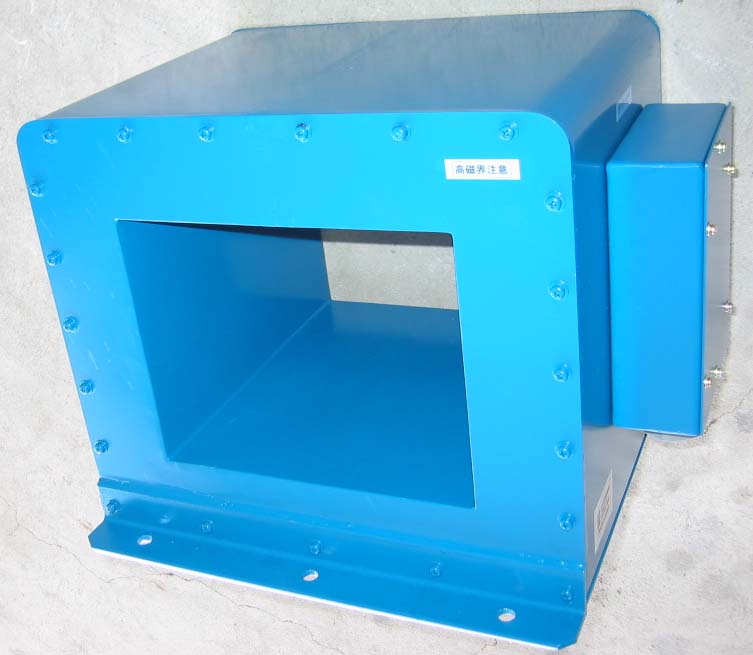

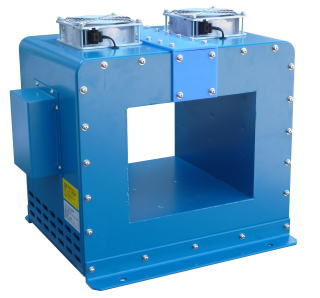

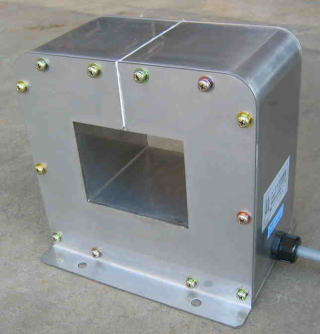

 大型トンネル型（ＡＭＤＴ−２５） 小型トンネル型(AMDT-10)
　　　　電源：1φ200V-6KW(30A)
　　　　大型・長物ワークに適します
　　　　連続仕様(100％ＥＤ）で静音設計
　　　　ｹﾞｰﾄ寸法：250×200　質量：75ｋｇ 		 　　　電源：1φ200V-0.5KW(2.5A)
　　　長物ﾜｰｸに適します
　　　連続仕様:100％EDで静音設計
　　　ｹﾞｰﾄ寸法：100×80　質量12kg

　　　　　　　　　　　　　　　　　　　　　　　　　＜トンネル型脱磁機規格表＞
型　式 電　源 電源容量
（電流）		 使用率 ｹﾞｰﾄ寸法
巾×高		 寸法（突起物を除く）単位mm 質量 適合推奨
ｹｰﾌﾞﾙ
W L H W1 N Φd b2 L1 L2 h
AMDT-10 単相
AC200V
50/60HZ
 0.5KW(2.5A) 100％ 100*80 210 110 205 60 4 9 35 160 135 70 12kg 1.25mm2
AMDT-16 1.6KW(8A) 160*125 280 145 250 80 4 12 50 210 180 60 25kg 2.0mm2
AMDT-25 6KW(30A) 250*200 400 226 350 150 6 12 60 384 350 75 75kg 8.0mm2
AMDT-40 11KW(55A) 400*315 540 310 460 200 6 12 80 384 350 75 110kg 14mm2

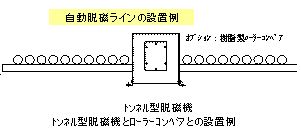

トンネル型自動ラインの設置例　The example of tunneled type automatic line
右図→はトンネル型脱機器のローラーコンベア設置型です。ユーザー側でローラーコンベアーをセットする場合は樹脂ローラー製をご使用ください。金属製の材料は長時間使用しますと発熱します。

その他の製作例
＜ﾊﾟｲﾌﾟﾜｰｸ専用＞（AMDT-50P)    ＜高能率型＞（AMDT-25F)

長物肉厚ﾊﾟｲﾌﾟに適します
電源：単相200V-50A
外形：300*300*300
穴径：72φ
質量：約90kg
連続的にﾊﾟｲﾌﾟを脱磁するﾗｲﾝ用
ﾊｲﾊﾟﾜｰで無垢の丸棒にも適します 		   24H運転対応
電源：単相200V-30A
外形：W416*D304*H377
ｹﾞｰﾄ：W250*H200
質量：約83kg
連続製造ﾗｲﾝ用
その他の製作例

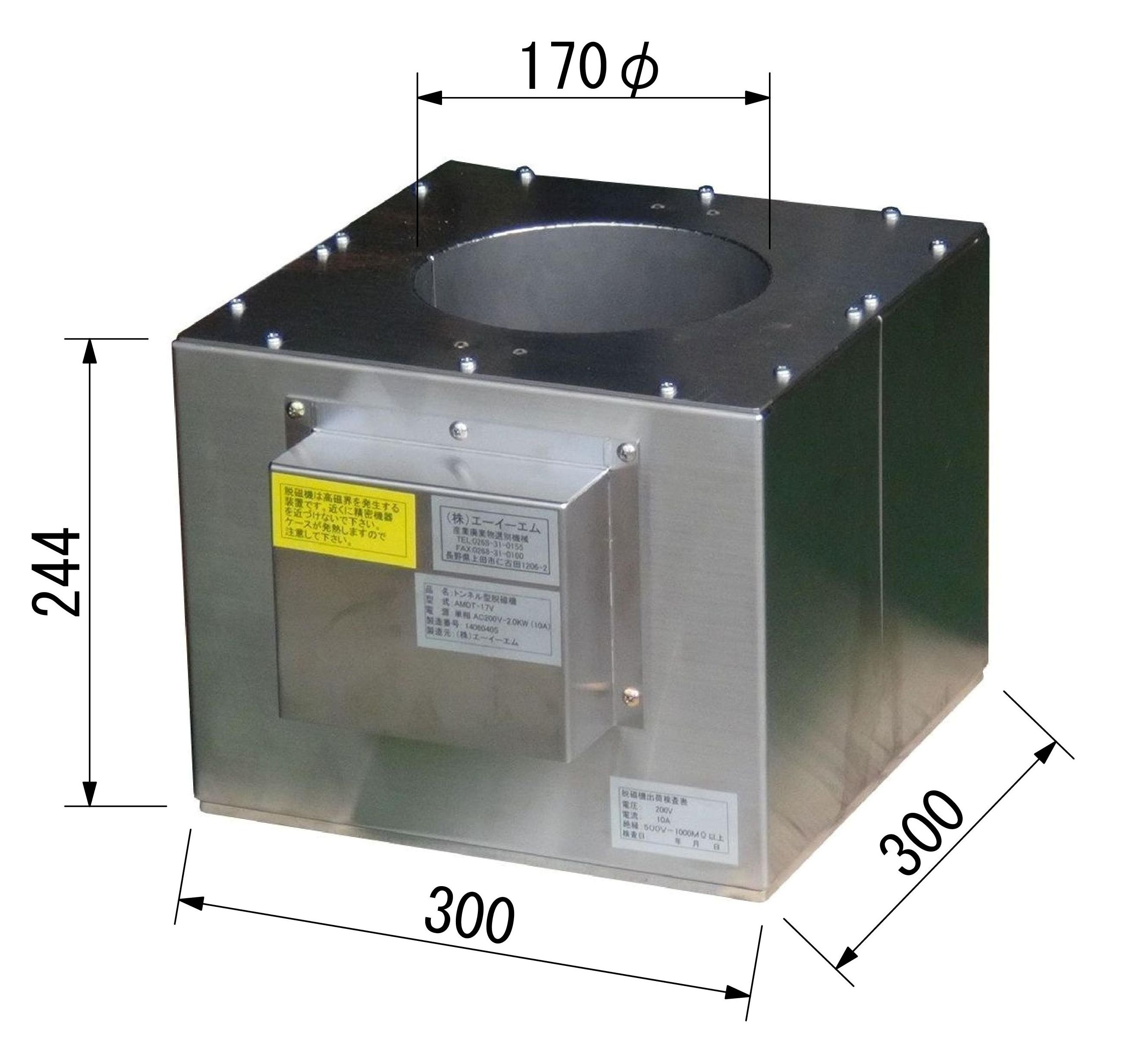

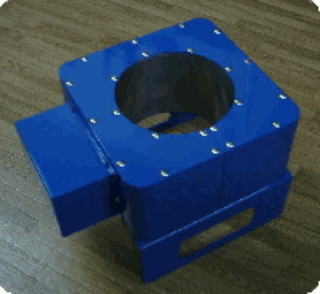

 丸型・縦型ﾄﾝﾈﾙ型(AMDT-10V)   縦型・丸型脱磁器（AMDT-17V)

 1φ200V-0.5KW(2.5A)　ｹﾞｰﾄ寸法φ１５０
連続仕様:100％ED
ﾊﾟｲﾌﾟ型ﾜｰｸや部品をｼｭｰﾄで流すだけで脱磁が可能です
連続仕様で強制冷却装置付き		  強力トンネル式縦型脱磁器
ｻｲｽﾞ：W300*D300*H224
ﾄﾝﾈﾙ径：170φ　質量：35kg
電源：1φ-200V-2.0KW(10A)
用途：筒型・円盤型・歯車・ﾌﾟｰﾘｰなどの脱磁の目的で製作致しました。特に外周焼き入れされたdiskやｽﾌﾟﾛｹｯﾄなど外周の脱磁に効果的です。脱磁ｴﾘﾔが200mmと長く厚みのある円盤形状に適します。又、脱磁機特有の振動音もほとんど無く静粛設計とされています。外ｹｰｽは磁力の影響が受けにくいｽﾃﾝﾚｽ材料を採用しております。本機は脱磁ﾜｰｸが上下に移動する行程で脱磁をしています。又、本体の発熱をさける為に強制空冷方式を採用しています。
マグネット回転式脱磁機（永久磁石内臓）
【永久磁石回転式脱磁機の６つの特徴】
１）希土類磁石の持つ高磁力をそのまま脱磁材料に送り込む
２）コイル式脱磁機で消磁できない材質でも極限まで脱磁可能
３）トランス式に比べて極めて省電力で駆動(1/10以下）
４）連続運転でも装置自体の発熱が極小
５）磁界方向が一定方向の為、漏洩磁束の影響が少ない
６）テーブル表面の交番磁束密度が極めて高い
●上面ﾃｰﾌﾞﾙｶﾞﾗｽをSUS板に変更も可能です 今回は教材用にｶﾞﾗｽ板を装着しています
●その他の用途：ﾊﾞﾚﾙ研磨・攪拌など

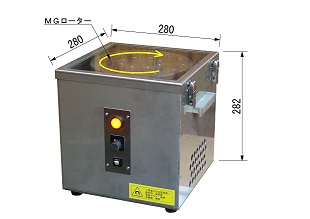

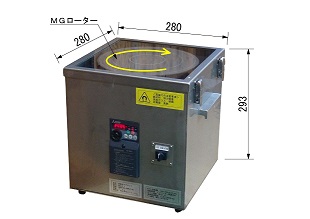

MD-50 画像拡大 MD-5１画像拡大

表面磁束密度：
3000G(ｶﾞｳｽ)/0.3T(ﾃｽﾗ)-12ﾎﾟｰﾙ
上面表面ｶﾊﾞｰ：耐熱強化ｶﾞﾗｽ3.3t
駆動電源：1φ100V-90W　使用率：連続
ﾛｰﾀｰ回転数：1550rpm/60hz＜ｽﾋﾟｺﾝ付＞
装置質量：約18kg　外装ｹｰｽ：SUS304 		 表面磁束密度：
3500G(ｶﾞｳｽ)/0.35T(ﾃｽﾗ)-8ﾎﾟｰﾙ
上面表面ｶﾊﾞｰ：耐熱強化ｶﾞﾗｽ3.3t
駆動電源：1φ100V-90W　使用率：連続
ﾛｰﾀｰ回転数：1550rpm/60hz＜ｲﾝﾊﾞｰﾀｰ付＞
装置質量：約21kg　外装ｹｰｽ：SUS304
脱磁機の構造は効率の良いコイルに交流電源を流して材料に交流磁界を与えて脱磁する方法と
永久磁石を回転させて交番磁界を発生させて脱磁する方法があります
原理としては金属の持つヒステリシスに影響を与えています
結果的に長時間脱磁し続けると材料が磁力により発熱してきます
