各種ブラケット・取り付け・ﾒﾝﾃﾅﾝｽ

ELEPHANT　　　　　　　(有)田中製作所

12 080727　

メンテナンス

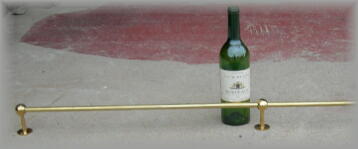

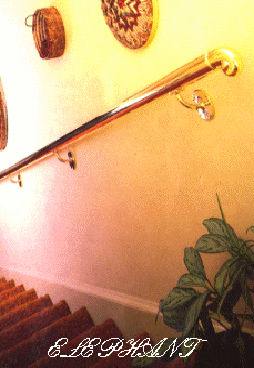

真鍮手すり取り付け画像

手すり取り付け・真鍮材ﾒﾝﾃﾅﾝｽ

1502Bをパイプに取り付けは　３，３ｍｍ下穴で、タップＭ4ピッチ０，７
接着材は＃80番位の荒さで両面とも傷つけて下さい

★エポキシ系接着材（エンドキャップ取り付けなど）
接着剤は、パイプの内面だけに塗れば、接着剤のはみ出しがないです。
：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：：

★真鍮磨材　真鍮をﾋﾟｶﾋﾟｶ状態に維持するには　　　　　　

　

★円筒ブリキ缶入りの「ピカール」は、
少し艶消し状態に磨けます。

　　　作業後は、柔らかめのウエスで乾空拭き、汚れが落ちない時は研磨剤を使用して下さい。

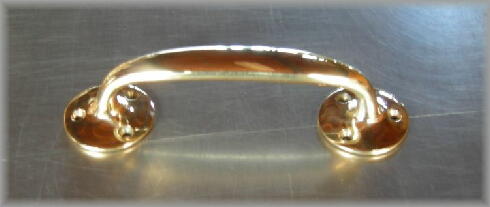

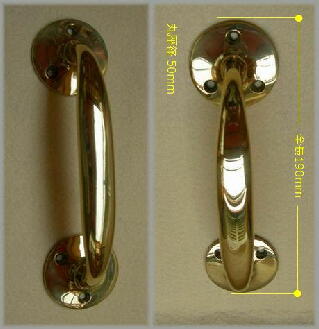

　　　　特大　真鍮鋳物取手

＝＝＝＝＝各種ブラケット＝＝＝＝＝＝

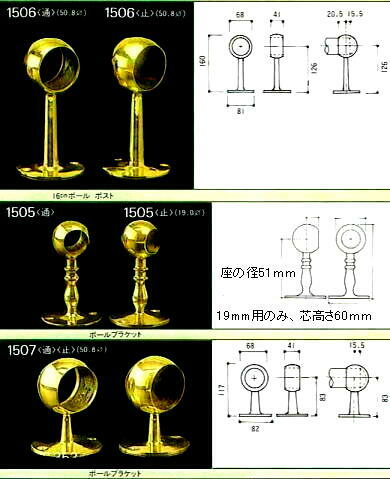

1506Aのみ、1505Eのみ,,1507ブラケットAのみ、ステンレス製は、A,B有り

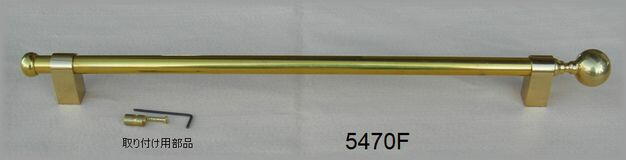

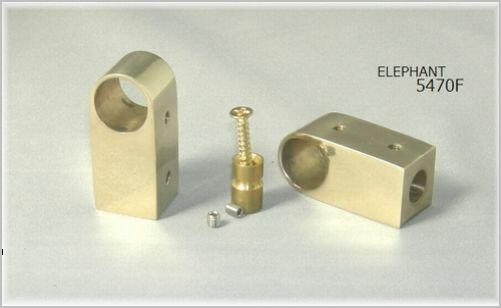

16mmパイプ用ブラケット　5470F

:::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::::

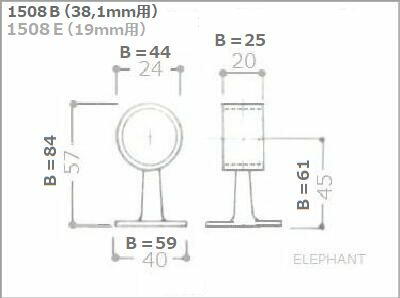

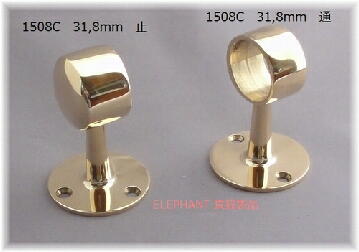

1508ブラケット A,B,C,D,E　(BとＥは通のみです）

棒ハンドル、取手などに最適、パイプ固定可能

※什器などの金具としての使用は（自己責任で）出来ません
主に足掛金具の引張り用です。

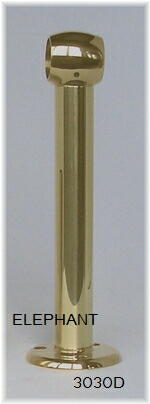

25,4mm用(3030D)　パイプ固定ネジ付き

ロング　フリ－サイズ（H寸法）通しのみ

31,8mm(3030C)、38,1mm(3030B)、50,8mm(3030A)用も有ります、芯高さ指定して下さい。
　　　　　　注文例　　3030C－H＝180
H寸法無しは、パイプ通る部分（頭部）のみになります。

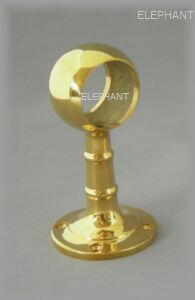

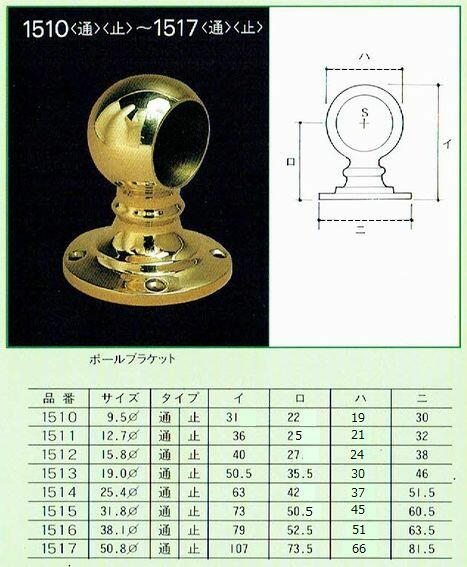

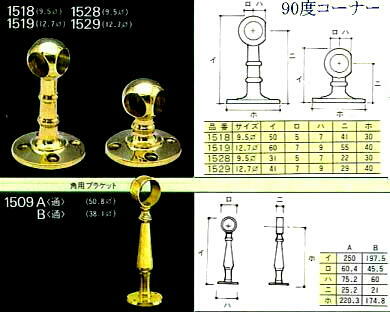

　　ブラケット　　　　　　　　　 9,5(1510)から50,8ｍｍ(1517)まで全サイズ揃ってます

　　　　
1510,1511,1512,1513,1514,1515,1516,1517

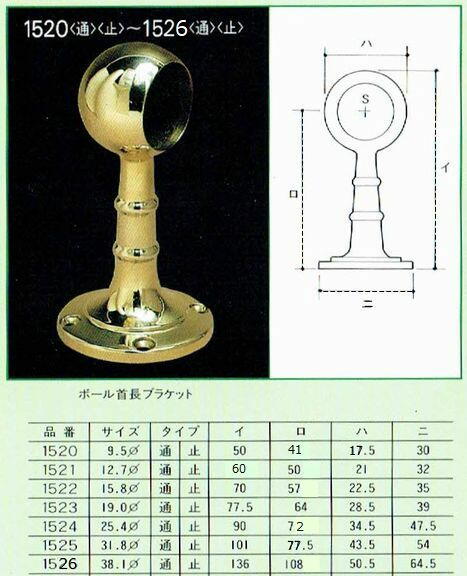

首長ブラケット　　　　　　9,5(1520)から38,1ｍｍ(1526)まで全サイズ揃ってます

　　　　　　　
1520,1521,1522,1523,1524,1525,1526,

ブラケット、首長共に　9,5mmと12,7mmは、止、通、コーナーが有ります。

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　ソケット 1552は欠番です

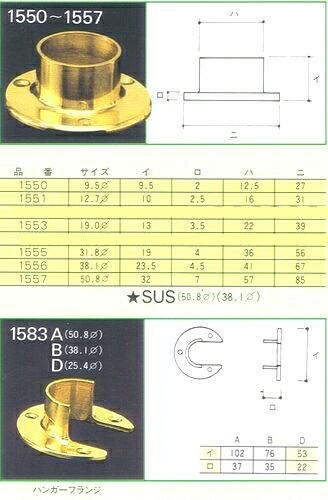

ハンガーフランジ 1583
････････････････････････････････････・・・・・・・・・・・・・・・・・･････････・・・・・・・・・・・・・・・・・･･････・・・・・・・・・・・・・・・・・

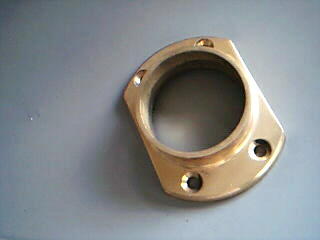

25,4ｍｍフランジ

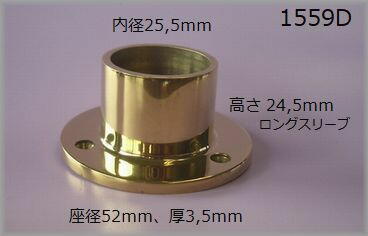

ロングスリーブ（２４，５ｍｍ）　タイトｻｲｽﾞ（２５，５ｍｍ）25,4ｍｍパイプで、
ガタつきが殆んど有りません

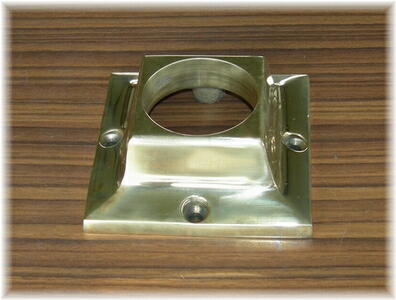

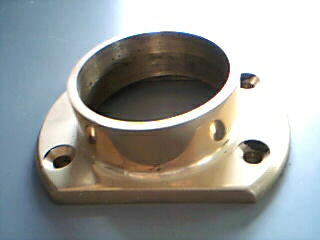

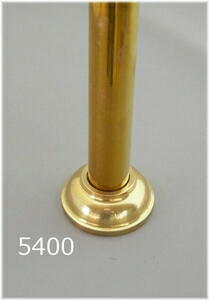

5400 化粧カバー付きフランジ　

5400　二重化粧フランジ　サイズは102mm、76,2mm,50,8mmの3サイズカバーに女ねじ、内側フランジの座に雄ねじが切って有るのでカバーとフランジは一体になります。
化粧カバー　　　　　固定フランジ部	取り付け完成
