真鍮鋳物製足掛け,腕掛け金具・パイプ受け金具・パイプ寸法表
|
施工寸法が重要の場合い寸法確認をお願いしま
足掛け金物
| 廃番、寸法変更が有る物も有りますので取り付け制限が有るときは、お知らせ下さい |
上記画像大きい→ hootbracket.jpg
１４１３A.B 床は止めないタイプ、１４００，１４０６は、５０ｍｍのみ。
;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;;
足掛け金具 ステンレスクローム
１４１３、１４１６A,Bは、真鍮鋳物磨き品と、SUS304磨きが、有ります
ステンレス エンドキャップ１５９３A,Bが 有ります
（ハーフボールキャップ）

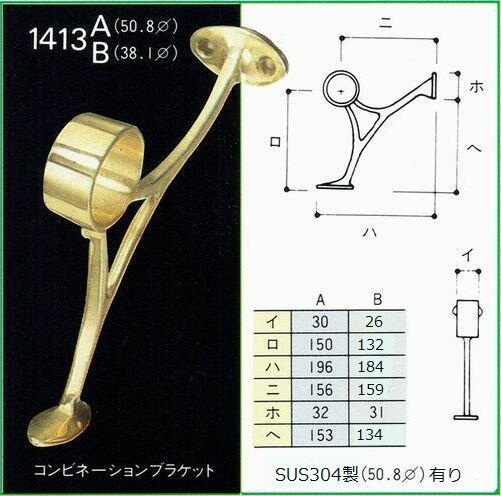

1413A,B
===================================================================================================

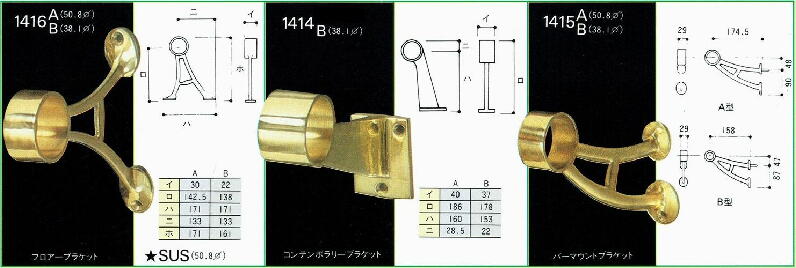

1415B ボルトと木ネジで取り付け
=============================================================================================
1416A,B
================================================================================

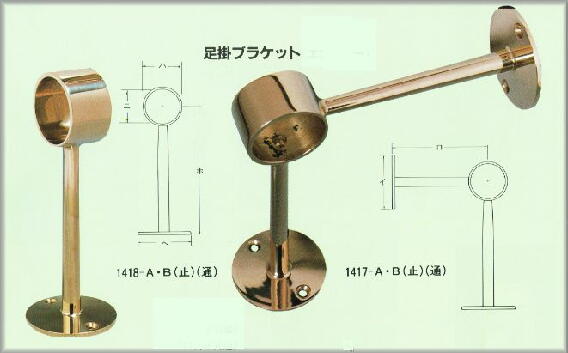

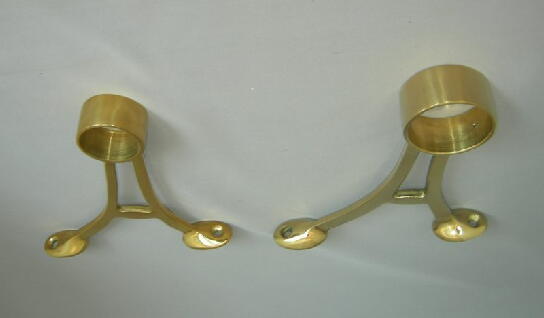

1418A,B / 1417A,B（床、壁取付け）
1418ブラケット（止，通） ホ＝1417のロ寸法です。
1417サイズ 足掛ブラケット エコノミー （止は右、左セット）
５０ｍｍ（A) イ＝75mm ロ＝178mm ハ＝54mm ニ＝５０,８ｍｍ用 ホ＝205mm ヘ＝75mm
３８ｍｍ（B) イ＝65mm ロ＝168mm ハ＝42mm ニ＝３８,1ｍｍ用 ホ＝185mm へ＝65mm
|
フリーサイズ 足掛 足掛部パイプ径（38mm or 50mm)、高さと、奥行きを指定して下さい |
|
通のみと成りますので、エンドキャップ、フランジ（袖壁取り付け）が必要です
エンドキャップ
1593は、15.8用も有ります。
 丸棒にも使えます。 １５９６Ａのみ
１５９５Ｄは、有りません
エンドスクロール
シープヘッド Ａ，Ｂ
バーテーブル 腕掛け金物バーカウンターなどに取付けます 2006.1.20
1403A
 腕掛け「馬」施工例 エレファント
カウンターバー金物
1408A,B
|

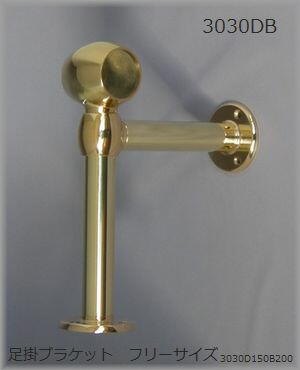

フリーサイズ足掛け
1422A,B,C（引っ張りの高さが上下出来ます）
足掛けパイプ寸法
３２ｍｍ、３８ｍｍ、５０ｍｍの３サイズ
高さ、奥行きは、指定寸法にて製作出来ます。
画像サイズ 芯高さ180mm、奥行き150mm
足乗せ部は、32mmﾊﾟｲﾌﾟ
足掛け金具部ﾊﾟｲﾌﾟは、25mm |
真鍮
|

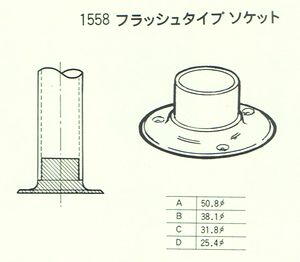

品番１５５８
上記足掛けに使ったﾌﾗﾝｼﾞ（ﾌﾗｯｼｭﾀｲﾌﾟｿｹｯﾄ）
ｻｲｽﾞ A,B,C,D
座の径A=１０２ｍｍ B=７６ C=７２ D=６５ |
3922A

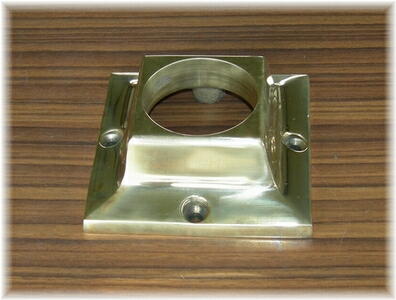

角座 ソケット 50,８mm
|
3922A
|

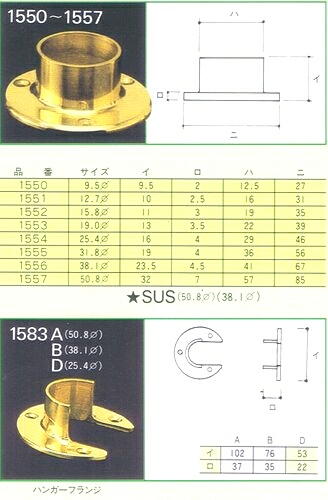

ハンガーパイプ取り付け ソケット
真鍮 Uソケット

1508A,B 45度（135度）
パイプ寸法について
※50,8mmパイプは現在取り扱いが出来ません。
38,1ｍｍ以外は、最大長さ２４００ｍｍに成ります。
9.5mm・12.7mm・15.8mm・19.0mm 肉厚1.0mm 長さ 4000mm、5000mm
25.4mm・31.8mm・38.1mm 肉厚1.2mm 長さ 4000mm、5000mm
|
