パイプ末端飾り

16 20080812

　儀星　パイプ末端飾り　エンドキャップ　　カーテンレールエンドキャップ　　ELEPHANT
剣先、フラッグポール、フラッグアーム

廃番、寸法変更が有る物も有りますので取り付け制限が有るときは、お知らせ下さい

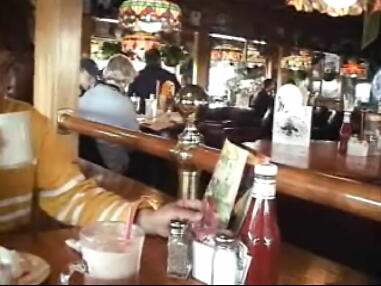

1656A 使用例　　真鍮金物と木製丸棒での店舗内装(テキサス州）　

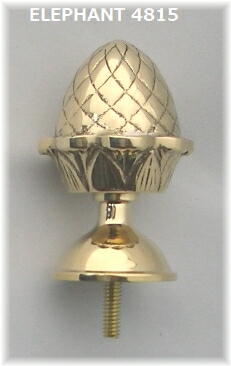

4815B　38,1mm用（6mmボルト）

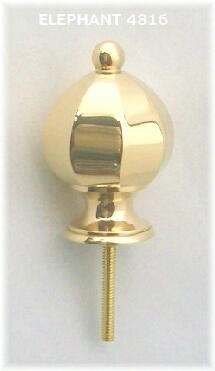

4816B　38,1mm用（6mmボルト）

打ち込み女ねじ　又は取り付け部にM6女ねじ加工

　　

チャンピオン　タイプ　　　（A,Bサイズは、アダプター使用）
4813C　パイプ適合寸法　31,8mm　肉厚1,2mm　
又は、内径29,2mm以上のパイプ

　　

4813 Ｃﾊﾟｲﾌﾟ取り付けは、
打込女ﾈｼﾞか、接着、
ﾊﾟｲﾌﾟ部からネジ止

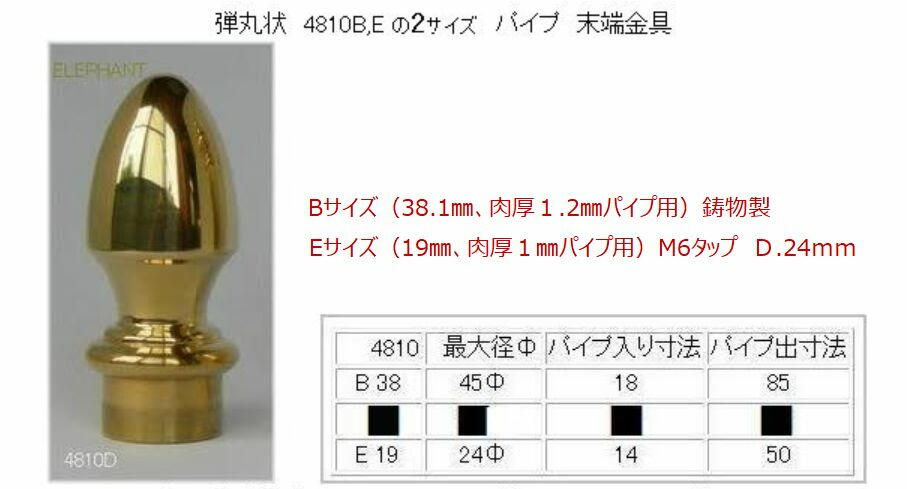

弾丸状　4810B,E の2サイズ　パイプ　末端金具

Eｻｲｽﾞは真鍮旋盤加工品です

パイプ（丸棒でも可）外寸法対応タイプのエンドキャップです。
打ち込み女ねじ　非対応

５３７７G(12,7mm),　F(15,8mm)　　

5377A,　B(38,1mm)　

1596A(50,8mm)

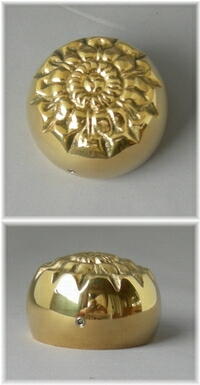

1596詳細　ホーローねじ取り付可能

寸法　
5377A　外径61φ　高さ48mm　　肉厚2,5mm位
5377B　外径50φ　高さ41mm　　肉厚2,0mm位
1596A　　外径　58mm　　高さ35mm

1596A　重量182グラム

ねじ付き、ねじ無し両方有り

５４６４A,Bと７６.２ｍｍ用

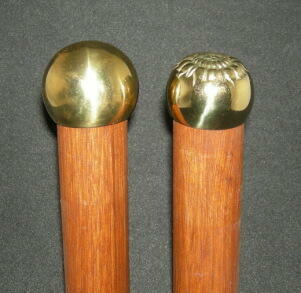

丸棒取り付け状態

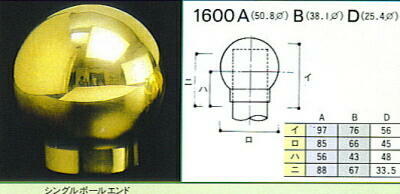

1600 ボールトップ　キャップ

寸法
A　外径　62mm　高さ98mm
B　　　　　48mm　　　　76mm
76,2　　　　93mm　　　142mm

Bサイズの重量　145g

4桁の後につくA,B,C,D,E,F,Gは、対応パイプ外径、内径寸法です
A=50,8mm B=38,1mm C=31,8mmD=25,4mm 肉厚1,2mm
E=19mm F=15,8mm G=12,7mm　　肉厚　1,0mm

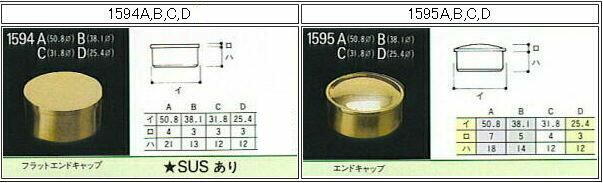

1591 1592 1593 1594 　　パイプ　エンド　キャップ　パイプの中に入ります、出る部分が大体パイプの外形寸法です

1591A,B	1593A,B,C,D,F(16mm)

***************************************************************************************************

1656A ボールトップ　
パイプ径50,8ｍｍ　　肉厚１，２ｍｍ用

1656Aは、パイプの中に入ります

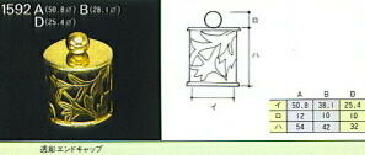

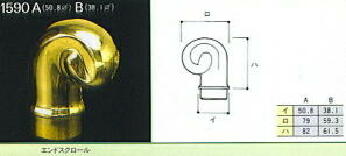

1590A,B　　　パイプの中に入ります	1592A,B,D　パイプの外に入ります、打ち込み女ねじ対応透かし彫

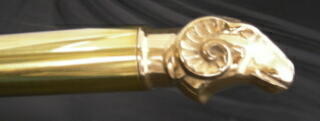

シープエンドキャップＡ　，シープエンドキャップＢ　　　　　　　　　　　　パイプ取り付け状態真鍮の　ひつじ

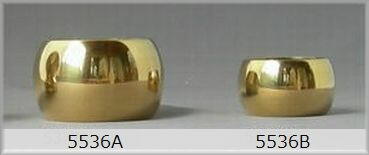

1597A,B	1598A	1599A	5536A	5536B

5536B取り付け状態

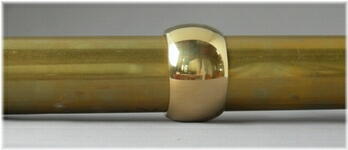

1599 と1598,5536は、パイプ、丸棒などの途中の飾りです。　
真鍮製　スピンドル

各パイプ金物適合のパイプ規格寸法　
それぞれの製品でパイプ外径と内径どちらかが有ります
内径が関係する製品は肉厚が関係してきます

　　　9.5mm・12.7mm・15.8mm・19.0mm 肉厚1.0mm

　　　25.4mm・31.8mm・38.1mm・50.8mm 肉厚1.2mm
寸法の品番での記号は、５０,８＝A, 38.1=B,31.8=C, 25.4=D, 19.0 =E,　15.8 =Fです。
