パイプ継ぎ手　フラシュタイプ  14 080727

ELEPHANT
真鍮製　暖炉用囲い　ガードフェンス　　指定寸法にてパイプをカットしてキット化　可能です。

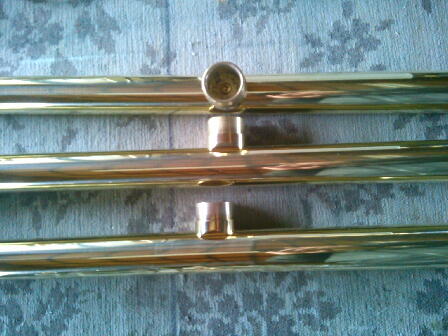

フラッシュタイプはパイプ内側に継ぎ手が入ります。
  　 １６５１と１６５０
1623 38,1mm

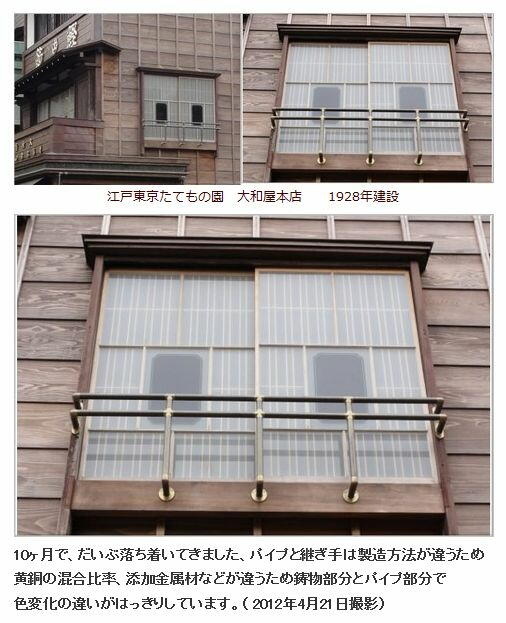

フラッシュタイプ継ぎ手で製作した窓外側手すりです。


･･･････････････････････････　　　　･････････・・・・・・・・・・・・・・・・　　　　･････････・・・・・・・・・・・・・・・・

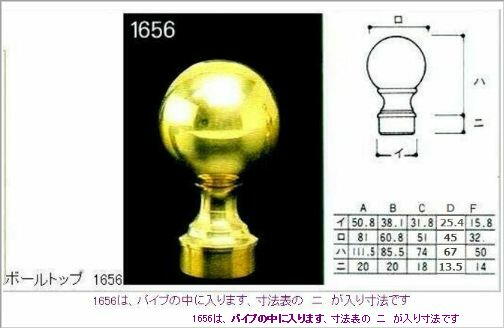

チーズ　　　　　　　　　ボールトップ　　　　　　　　エルボ
カ−ブエルボ　　　　　　　　　　　　　　　三方エルボ
クロス　　　　　　　　　　　　　　　　　　四方ヒッパリ
　　　　135度曲がりエルボ　　　　　　　　　　　　　5方ヒッパリ

1651C エルボ

　　　　　　　　　　　　　




　


左記画像パイプ接触面の穴に鍋ネジ等で
止めて、新たにパイプを追加します。

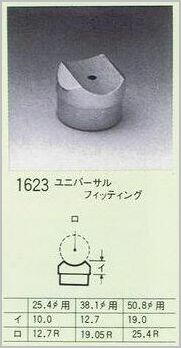

1623詳細
1623-1"×1"（＃1650Dと同じ用途）)
角座ソケット　50,8mm用



パイプ規格寸法

　　　　※運送の都合にて、発送寸法は2500mm前後が最長寸法となります。

9.5mm・12.7mm・15.8mm・19.0mm 肉厚1.0mm 長さ 4000mm、5000mm

25.4mm・31.8mm・38.1mm・50.8mm 肉厚1.2mm 長さ 4000mm、5000mm

寸法の品番での記号は、５０,８＝A, 38.1=B,31.8=C, 25.4=D, 19.0 =E,　15.8 =Fです。
