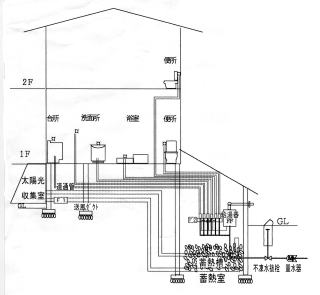

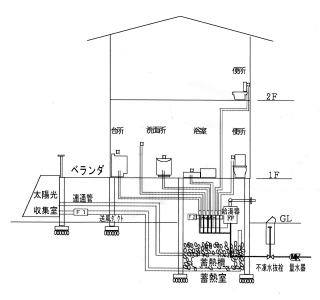

建物内給排水凍結防止装置（特許第３４８５１８０号） 　　　　　 　�T　詳　細 １．本設備の 　　特徴 �@　傾斜地・高床建築では布基礎をボイラー室間仕切りに利用できる。 �A　給水・給湯管を建物内部に収容するため建物の美観を損ねることがない。 �B　別荘オーナーにとっては凍結防止管理委託の煩わしさから開放される。 �C　一般住宅所有者も冬季における長期間不在が可能になる。 �D　本設備は建物全体ではなく、管路・水栓・排水トラップのみを温める。 �E　本給水・給湯管は鞘管方式かつ耐震設計に適合する。 ２．建築造作に 　　与える影響 �@　２坪（Ｈ＝2.0）の床下蓄熱槽をかねたボイラー室が必要 �A　１坪（Ｈ＝1.0）の太陽光収集可能室が必要 �B　高断熱・高気密・ログハウス仕様 ３．従来型との 　　比較　 《　　従　　来　　型　　》 《　　Ｈ　Ｌ　Ｓ　設　備　　》 使 用 器 材 使用材 鋼管＋電気ヒーター＋断熱材 ビニールパイプ＋ビニールダクト＋断熱材 給湯器 屋外設置 屋内（ＦＦ）設置 コ ス ト イニシャル コスト 従来型をプラスマイナスゼロとする 布基礎工事・太陽光収集室・蓄熱室・送風機２台・非常時電熱ヒーター・温度管理機器・管材・工事費：計約９５万円（傾斜地の場合）増額 ランニング コスト 〈凍結防止ヒーター〉 50mX10W/m=500 0.5X22円/時=11円/時 〈送風機電力〉 20WX2=40W 0.04X22円/時=0.9円/時 　�U　概略系統図 平坦地の場合 傾斜地の場合 画像拡大 画像拡大 　�V　動作説明 ※ 給水・給湯管はヘッダーから各ダクト内に配管し、各水栓につなげる。 1. 太陽光収集室に直射日光を取り入れる。 2. 太陽光収集室の暖まった空気を送風機（F1）で蓄熱槽に送り、蓄熱槽を温めて蓄熱室全体の空気を暖める。 蓄熱室はまた、地熱及び給湯器使用時に発生する熱をも利用できる。 3. 蓄熱室内の暖められた空気を送風機（F2)でヘッダーから各ダクトに送る。 4. 暖められた空気がダクト内を通り、その中の配管及び水栓を暖めて凍結を防ぐ。 5. 蓄熱室上部に設けた連通管を通じ、蓄熱室内の空気を太陽光収集室に戻して再利用する。 6. 住居室内全体ではなく、配管及び器具の周辺のみを暖めるため、不在時であっても無駄なエネルギーを使わず低コストが実現される。
