ハードウエアー(回路系統図)

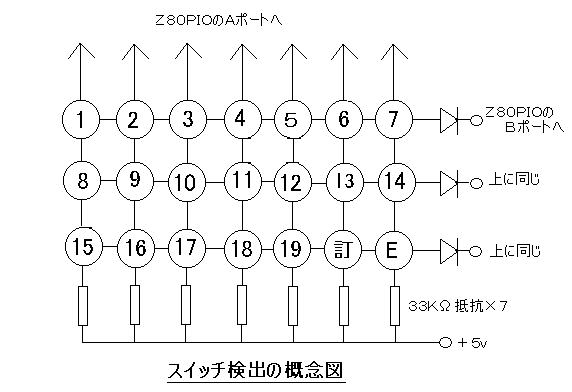

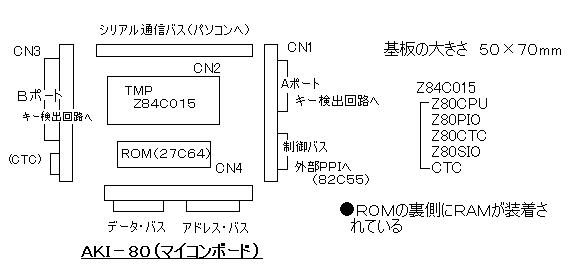

★ Z80PIOのAポート、Bポートは押しボタンスイッチのキー検出用として使用する。 ★ Z80SIOの出力をRS−232C通信出力としてパソコンへ供給する。 |
|
★ 丸印の数字は押しボタンスイッチの番号である。 ★ 「訂」 入力を間違えた時の訂正スイッチ。 ★ 「E] 対局が終了した時、または入力を止める時に押す。 |
||

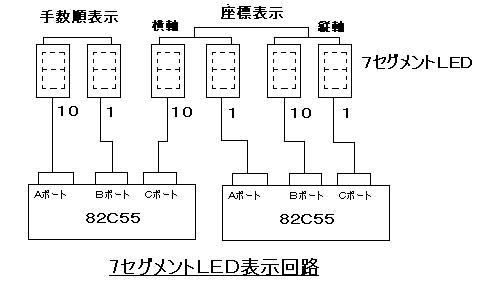

★ PPIー82C55により7セグメントLEDの各エレメントをドライブする。 ★ 左の2ヶ:手数順をカウントする。100手を越えれば0に戻る(緑色)。 ★ 真中の2ヶ:横軸(X軸)の座標を表示する(赤色)。 右側の2ヶ:縦軸(Y軸)の座標を表示する(赤色)。 |
|
(ソフトウエアー) | (この項 回路系統図(ハードウエアー)) |
