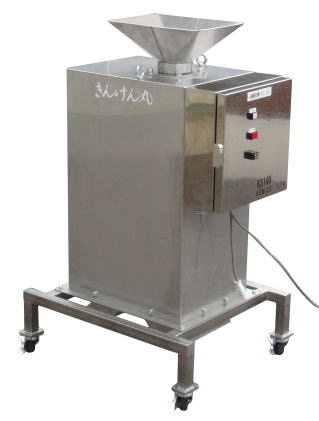

| ＜きんけん丸＞ 垂直落下式金属検出機 ＫＳ１００ 簡単操作型 |
コンパクトでも１００Φ金属センサー搭載型
磁石式選別機で選別しにくい非鉄金属選別用です
１００Ｖ電源とエアーを供給すればすぐに動作します
センサー感度は盤内部のボリュームで調整できます
複雑な調整を一切なくしました 電源をつないで材料を投入すれば左右に分かれて落下します

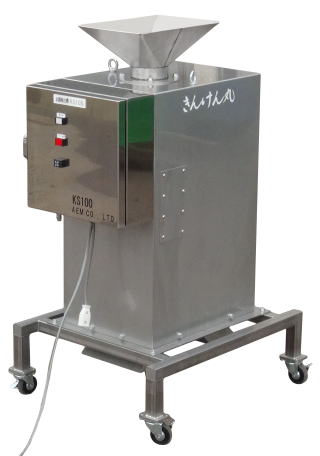

排出シュート：製品側（制御盤側） 金属混入側（制御盤と反対側）
詳細寸法は下の図面をダウンロードして下さい
品名：金属検出機（落下型）
型式：KS100(100φセンサー)
駆動電源：単相100V-50W
エアー供給：0.4Mpa(コンプレッサーは付属しません）
選別方式：エアーダンパー方式
質量：53kg 参考：処理量：2.0m3/h 選別物温度：常温 屋内設置 |
＜金属検出機の基本性能について＞
センサーコイルの内側に金属を通過させて、下側のダンパーで選別しています
センサー径が小さい程、小さな金属を選別できます。
＜注意＞周囲に強力なノイズを発生する機器がある場合には誤動作することがあります。
なるべくノイズ発生器機から離して設置して下さい。
又、ノイズ調査等が必要な場合は弊社にご相談下さい。
効率の良い選別の為に、材料投入は振動フィーダーをお勧めします。
【基本仕様】
| 型 式 |
KS20 |
KS50 |
KS75 |
KS100 |
KS150 |
| センサー径 |
φ20mm |
φ50mm |
φ75mm |
φ100mm |
φ165mm |
| 検出パイプ有効内径 |
φ16mm |
φ44mm |
φ68mm |
φ90mm |
φ155mm |
| 最小検出サイズ |
鋼線φ0.3ｘ1.0mm |
鋼球φ2.0mm |
鋼球φ2.5mm |
鋼球φ3.5mm |
開発中 |
|
