23 空き缶選別機（簡易型） ＡＰＣシリーズ空き缶選別機の＜缶単くん＞ DRN0.APC-9BC-0A

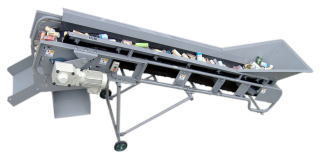

空き缶が簡単に選別可能（処理量5t未満/日対応） （写真はﾍﾞﾙﾄ巾350mm×機長3000mm 質量：約220kg）

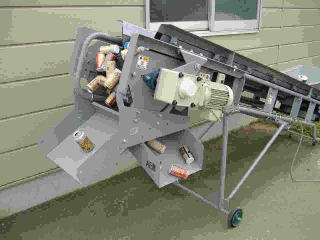

APC-3530 標準機 選別台との組み合わせ 選別部の詳細

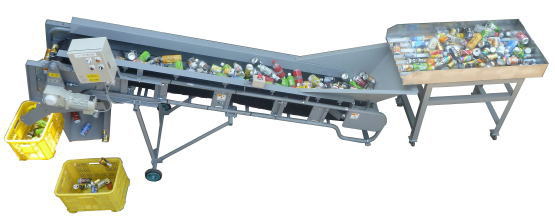

便利なｵﾌﾟｼｮﾝ機能追加例 缶単くんに選別台が付いた
空き缶が簡単に選別可能（処理量5t未満/日対応）
（写真はﾍﾞﾙﾄ巾350mm×機長3000mm 質量：約230kg）
右の機種はｵﾌﾟｼｮﾝのｲﾝﾊﾞｰﾀｰ制御・非常停止SW・手選別台
がセットになった場合の機種です
選別機型式：APC-3530S2
選別台型式：SETL-60120
右の下段の写真は→
特右側出しタイプ（スチール缶シュート・制御盤・モーター・非常停止SW全て右取付）
設置現場に合わせて製作致します
標準左向きタイプ APC-3530S2 (350W-3ｍ機）
特右向きタイプ APC-3530S2R (350W-3ｍ機）
選別機の図面 選別台の図面 上記の詳細写真缶単くん排出シュート高さ選定図ダウンロード(129kb.pdf)
缶単くん寸法表
型 式
The format規格寸法表 The standard size ﾍﾞﾙﾄ巾The belt width 機長
length永磁ﾌﾟｰﾘｰ
(Φ×L)
pulley size適合設置角度fitness establishment angle ｷﾞﾔｰﾄﾞﾓｰﾀｰ
gear motorﾍﾞﾙﾄ速度
belt speed参考排出ｼｭｰﾄ高さ
(角度18°の場合)
reference discharge shot height(mm)APC-3530 350mm 3M 215Φ×380L 16°～18° 3相200/220V
0.4～0.75KW
1/5024M/min
(60HZ)
20M/min
(50HZ)<ｽﾁｰﾙ缶ｼｭｰﾄ>
3M= 550mm
4M= 860mm
5M=1170mm
6M=1480mm
7M=1790mm
<ﾍﾟｯﾄ/ｱﾙﾐ缶ｼｭｰﾄ>
3M= 622mm
4M= 930mm
5M=1240mm
6M=1552mm
7M=1862mm
3540 4M 3550 5M 3560 6M 3570 7M APC-4030 400mm 3M 265Φ×450L 3相200/220V
0.75KW
1/604040 4M 4050 5M 4060 6M 4070 7M APC-5030 500mm 3M 265Φ×550L 5040 4M 5050 5M 5060 6M 5070 7M APC-6030 600mm 3M 265Φ×650L 6040 4M 6050 5M 6060 6M 6070 7M ベルト種類：全機種重対油中寄せﾍﾞﾙﾄ段付き ｵﾌﾟｼｮﾝ：大型ﾎｯﾊﾟｰ・ｲﾝﾊﾞｰﾀｰ駆動制御盤など
※性能向上の為予告無く仕様を変更する場合があります
オプションの追加

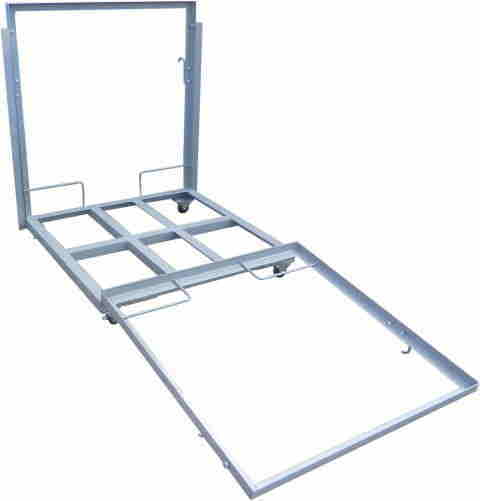

開いて缶単出し入れ（空き缶用）
寸法：W1000*D1000*H1200(45kg)

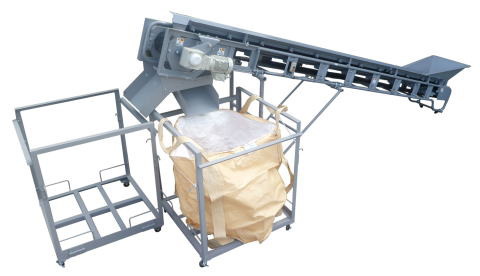

ﾌﾚｺﾝｽﾀﾝﾄﾞ型式：FRST-1010↓空き缶のﾌﾚｺﾝｷｬｯﾁ(ﾍﾞﾙｺﾝ：350W-5000L)
ﾍﾞﾙｺﾝとﾌﾚｺﾝｽﾀﾝﾄﾞはｷｬｽﾀｰ付きです
缶単くん型式：APC-3550ﾍﾞﾙﾄ幅1000で空き缶選別をした場合
＜どのくらいの量の空き缶が選別可能か？＞

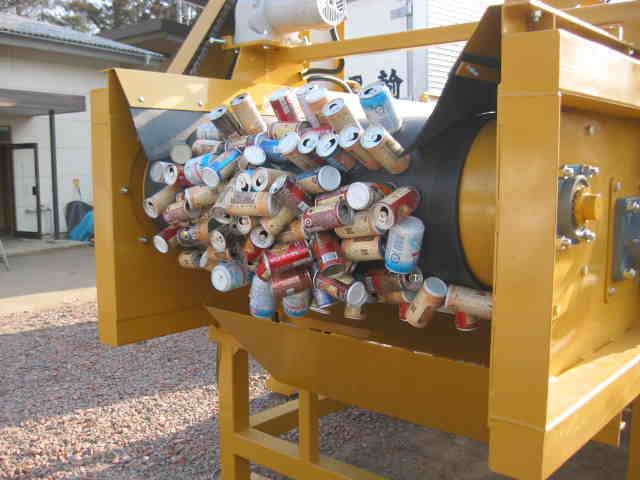

下の写真は大型永磁ﾌﾟｰﾘｰ式磁選機を搭載した機種で空き缶の選別をしています
大型機の場合 仕様：1000Wﾍﾞﾙｺﾝ・6200機長
永磁ﾌﾟｰﾘｰ：355φ×1100L搭載

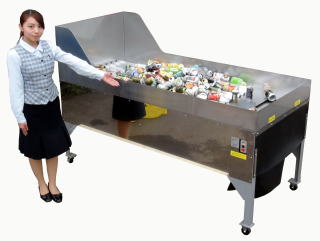

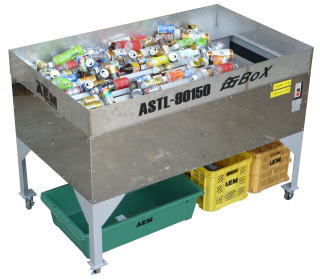

一番手軽な＜缶ＢＯＸ＞コンパクトな自動選別台（手選別＋マグネット選別機付） 100V駆動
選別時 ＜缶ＢＯＸの仕様＞DRNo.ASTL-10BOX-5 余裕の大型機の製作例 型式：ASTL-90200IZ
詳細は
＜缶ＢＯＸの動画＞

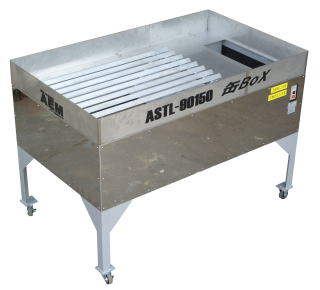

型式：ＡＳＴＬ－９０１５０
寸法：巾900×長1500×高1050×下部高500
駆動：単相100V-90W (ON-OFFｽｲｯﾁ付)
質量：180kg (すのこ含む)
処理量：約300kg/h（参考）選別台寸法：巾900×長2000
電源：100V-90W
大きな回収袋でもこぼれない

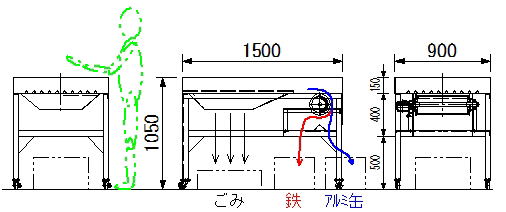

内部構造と選別イメージ

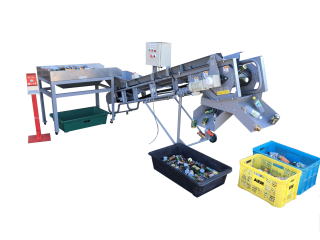

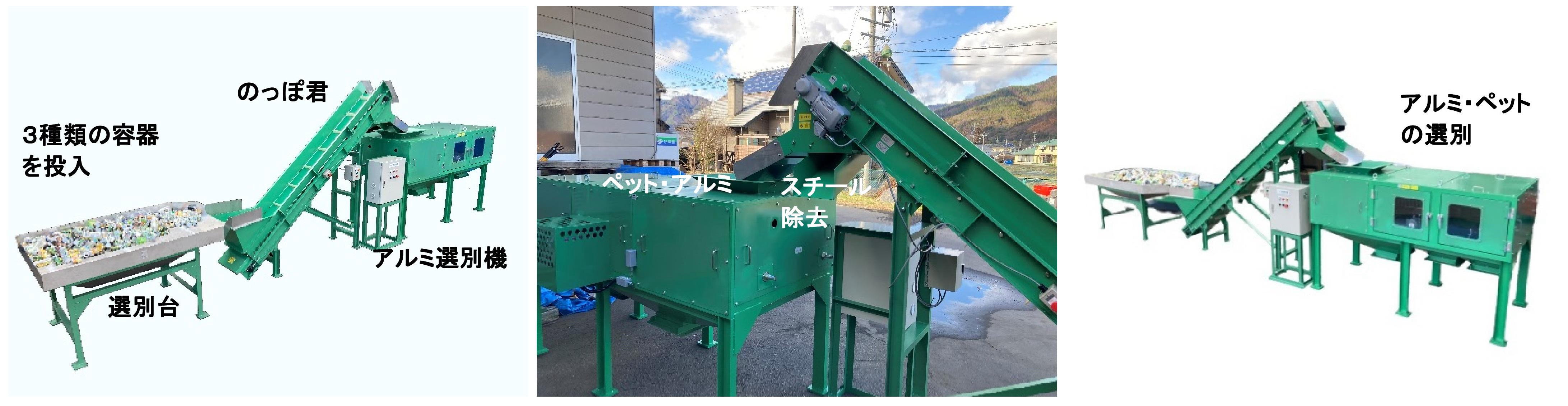

選別台＋急傾斜のっぽ君でスチール除去＋アルミとペットの選別機
日量５ｔ以下ならこの設備でじゅうぶんです 機械の詳細はお問い合わせ下さい 設備図面：ＡＣＰＲＴ－２２０３
＜新商品＞格安な磁力選別と風力選別機の合体版

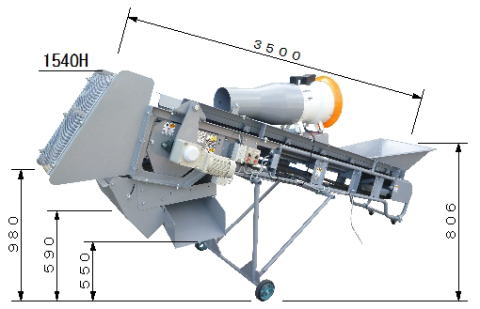

新型は排出ｼｭｰﾄの高さが980mmになりました
(ｺﾝﾍﾞﾔは350W*3000L)＜新商品＞３種選別が一気に可能 簡易型選別

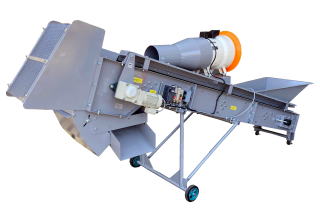

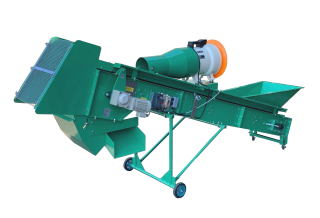

・風力と磁力選別が合体しました品名：嵐くん（缶単くんの兄貴分）
型式：ＡＰＣ－３５３０Ｆ１ DRN0.APC-7BCF-0
＜選別仕様例＞
１）手前側に鉄系（ｽﾁｰﾙ缶)
２）中間に重い物(ﾋﾞﾝ)
３）前方に軽い物(ﾍﾟｯﾄﾎﾞﾄﾙ・ｱﾙﾐ缶)
＜ｽﾍﾟｯｸ＞
ﾍﾞﾙｺﾝ駆動：0.4kw(独立駆動) 送風機駆動：0.4kw(独立駆動)
質量：約280kg
ﾍﾞﾙﾄ巾：350mm 機長：3000mm ﾎｯﾊﾟｰからﾈｯﾄまで3500mm
ベルト速度：20/24/min 50/60hz
永磁ﾌﾟｰﾘｰ：φ215×L380
※選別箱はお客様準備品です
ﾍﾞﾙｺﾝのｲﾝﾊﾞｰﾀｰ盤・非常停止SWはｵﾌﾟｼｮﾝです
＜備考＞
その他の寸法はAPC-3530とほぼ同じです↑APC-3530F1上記の嵐くんｶﾀﾛｸﾞ(pdf400kb) ﾀﾞｳﾝﾛｰﾄﾞ ↑嵐くん寸法表(pdf127kb)ﾀﾞｳﾝﾛｰﾄﾞ 障害者施設向例：APC-4060-F1 写真 図面
板金タイプの嵐くん（寸法・ｽﾍﾟｯｸは上記とほぼ同じ） ↑ 上記の型式：ACN3530-F1（質量：約330kg）

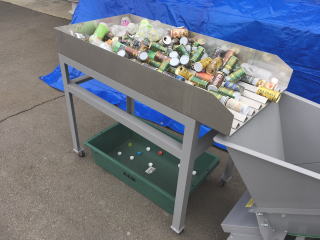

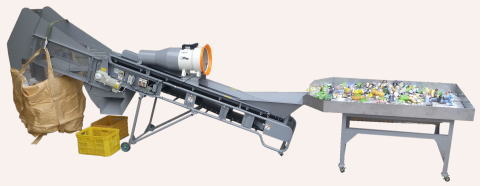

画像クリックで詳細図面↑嵐くん３ｍタイプＡＥＭグリーン塗装（仕様は左記と同じ） ＜嵐くんのﾛﾝｸﾞｼｭｰﾄﾀｲﾌﾟ＞ 軽量物をﾌﾚｺﾝﾊﾞｯｸﾞに投入 左官用トロ舟６０（タフブネ）に合わせた選別台 SETL60120B
空き缶の残液やペットの蓋などを下に落とします
（タフブネはホームセンターでお買い下さい）
＜空き缶選別の小道具＞

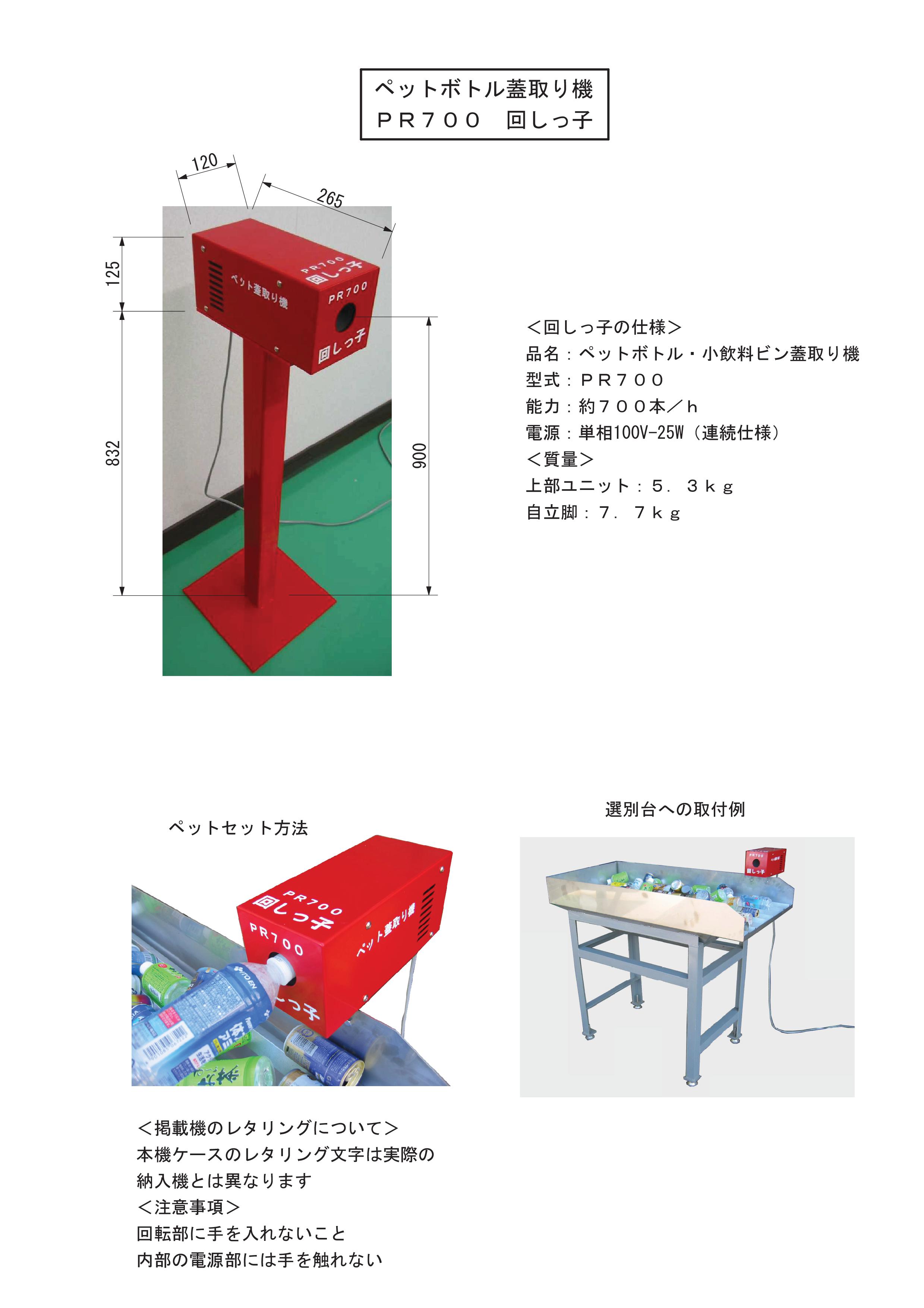

ﾍﾟｯﾄﾎﾞﾄﾙｷｬｯﾌﾟ取り機
回しっ子仕様 詳細寸法図ﾀﾞｳﾝﾛｰﾄﾞ 空き缶拾い・ｺﾞﾐ拾い器 ＜回しっ子＞(腱鞘炎の予防)
(ペットボトルのリサイクル 蓋取り機・キャップ取り機)
ﾍﾟｯﾄﾎﾞﾄﾙや小飲料ｷｬｯﾌﾟ（ふた）を取る機械
型式：ＰＲ７００ 能力：７００～１０００本／ｈ
電源：単相100V-25W(連続仕様) DRNo.-148.5CAP
電源SWは機械後側に有ります
質量：脚別本体5.3kg 標準価格：148,000(運賃・税別)
※納入する実機の文字印刷は多少異なります
＜使用上の注意＞
回転部・内部の電源部には手を触れないで下さい
お子様の近くに設置しないで下さい型式：AHK-07H
全長：720mm 磁石部：46角*180mm
質量：1.2kg 高磁力ﾈｵｼﾞｭｳﾑ磁石内蔵
医療廃棄物の注射針程度なら簡単に拾えます
切り離しは1秒程度
特価：16,000(運賃・税込) 送金方法
※運賃は日本国内です
詳しい寸法はハンドバー にて
＜急傾斜型選別機＞

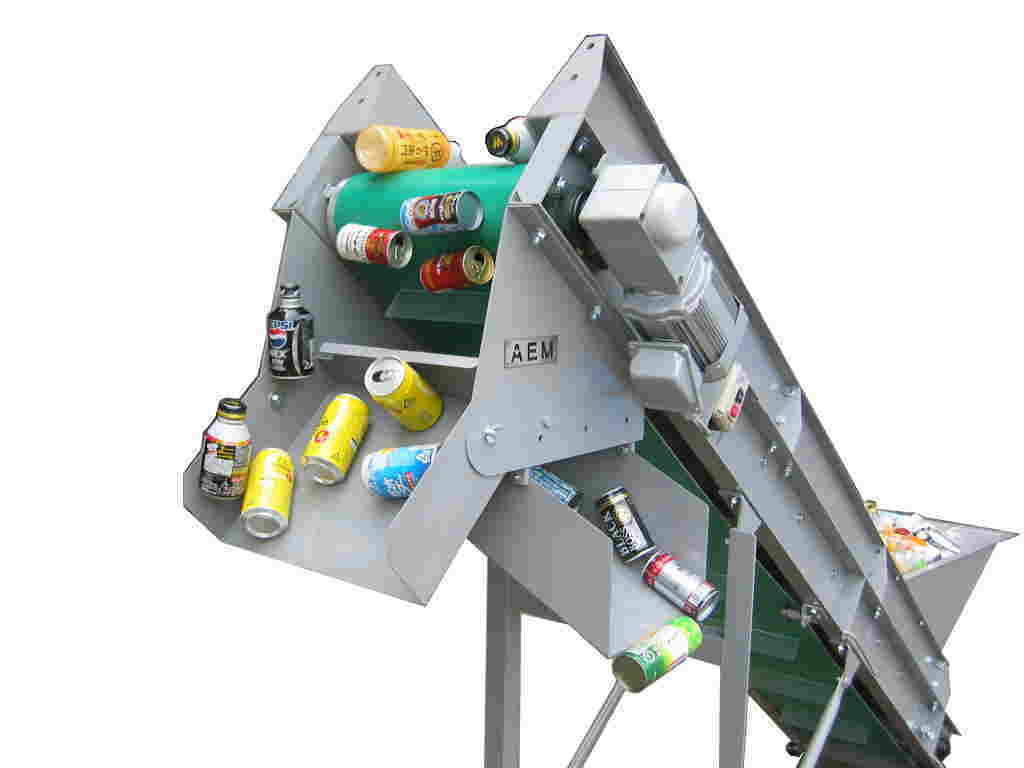

急傾斜でも磁選機付きコンベヤです

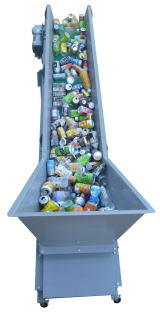

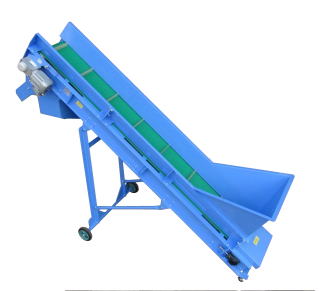

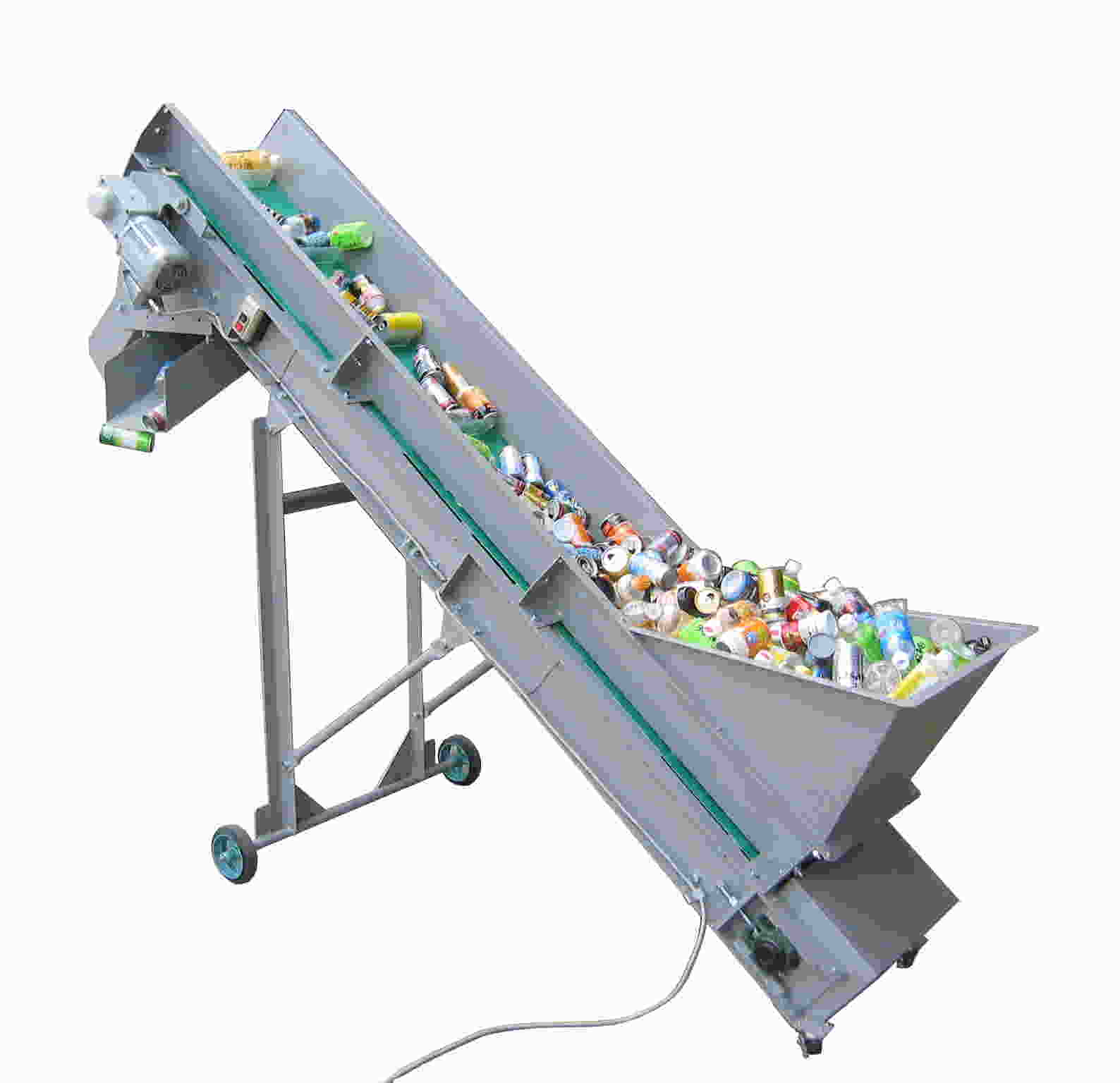

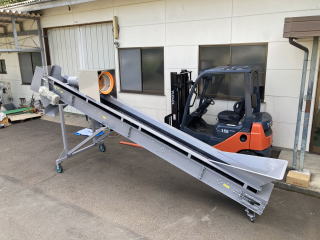

急傾斜型空き缶選別機「のっぽくん」
ｶﾀﾛｸﾞpdf(228kb)ﾀﾞｳﾝﾛｰﾄﾞ
＜のっぽくん仕様＞
型式：APCC-3526 ﾍﾞﾙﾄ巾：350mm(桟付樹脂耐油式)
ﾍﾞﾙﾄ速度：20.6-25.8m/50-60hz
機長：2600mm
質量：約150kg 駆動部：3相200v-0.4kw
DRNo.APCC-9BCJ-5＜搬送ベルト仕様＞急傾斜３８°に対応した360P*50H*250mm桟付
＜処理量＞AL缶と鉄缶の選別で約１ｔ／Ｈ以上

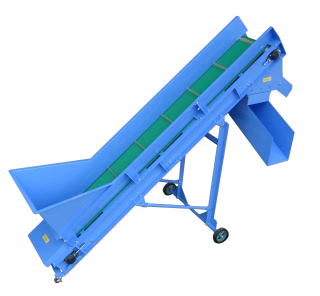

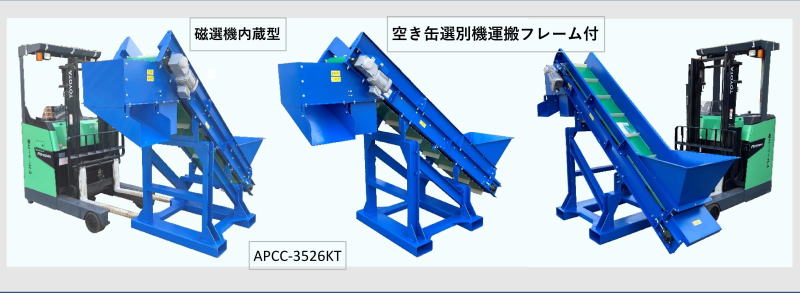

＜附属品＞標準ﾎｯﾊﾟｰ・ｺﾝﾍﾞﾔSW・電源ｺｰﾄﾞ10m・移動脚・選別ｼｭｰﾄ*2フォークリフトで移動可能な「のっぽ君」 型式：APCC-3526KT

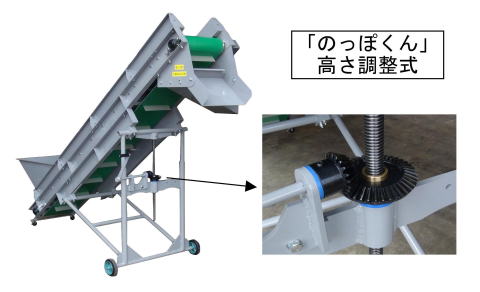

高さ調整機能の付いたオプション品
ｵﾌﾟｼｮﾝの高さ調整式 APCC-3531CH 上下約200mm (DR:M140)「のっぽくん」新バージョン
(ｽﾁｰﾙ缶ｼｭｰﾄﾛﾝｸﾞﾀｲﾌﾟ)型式：APCC-3526KM
（空き缶選別専用）
詳細図面ダウンロード

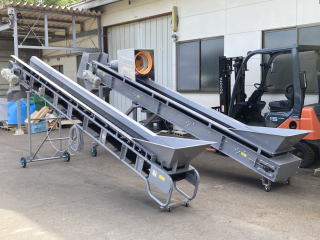

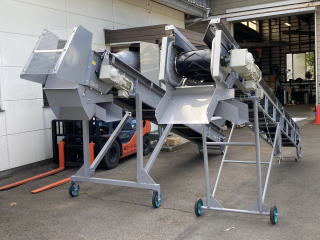

５ｍクラスの「嵐君」・「簡単君」フレーム違いの比較（パイプフレームと板金フレーム）
簡単くんは２種選別・嵐くんは３種選別（ビンも選別可能）
空き缶選別機５ｍクラス 嵐くん板金フレームタイプ 手前が簡単くん・奥側が嵐くん
