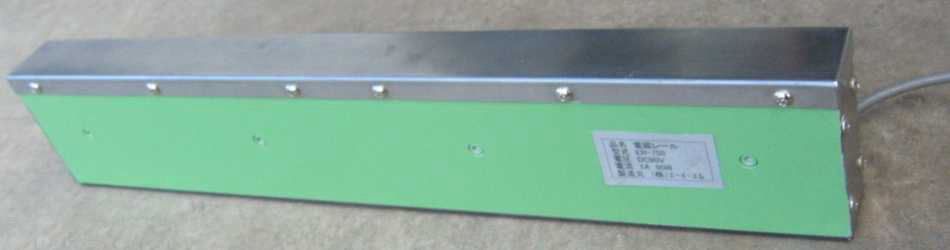

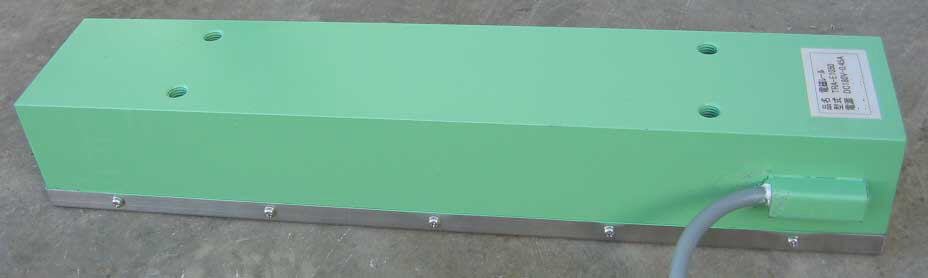

＜薄型電磁レール＞ 型式：ARA-550
|
|
＜中型電磁レール＞ 型式：ARA-E1050
|
 |
|
 |
寸法：巾50*長500*高100
電源：DC90V-0.5A（45W） 質量：15kg |
|
寸法：巾100*長500*高80
電源：DC180V-0.45A(81W) 質量：21kg |
| |
|
|
＜大型電磁レール＞（強力型） 型式：ARA-2108
|
|
電磁レール規格表(DC180V)（mm)
| 型 式 |
巾 |
高 |
長 |
取付
ﾋﾟｯﾁ |
電流
A |
容量
W |
質量
kg |
| ARA-1030 |
200 |
80 |
300 |
200 |
0.53 |
95 |
36 |
| 1050 |
500 |
300 |
0.87 |
155 |
60 |
| 1075 |
750 |
550 |
1.3 |
230 |
90 |
| 10100 |
1000 |
800 |
1.8 |
310 |
120 |
規格以外の寸法や電圧にも対応します
|
 |
|

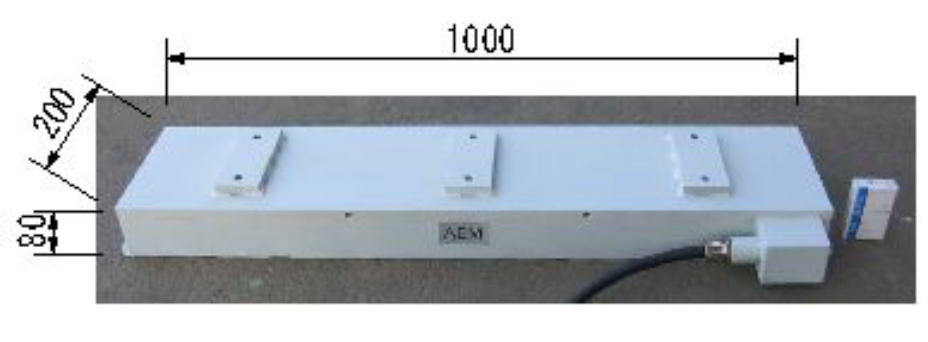

寸法：巾200*長1000*高80 電源：DC180V-1.8A(310W) 質量：120kg
重量級の大型鉄搬送用 磁力が強すぎる場合は別途ﾊﾟﾜｰｺﾝﾄﾛｰﾗｰで能力調整をしてお使い下さい。 |
|
| |
|
|

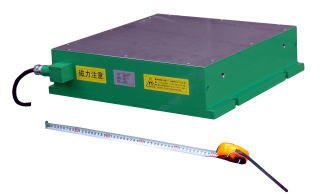

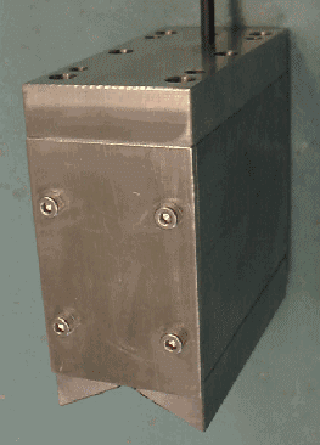

| ＜中型電磁レール＞ 型式：ARA-4545B |
|
|
|

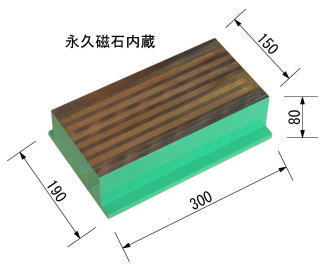

＜中型永磁レール＞ 型式：PRL-3015 |
 |
|
|
|
 |
寸法：巾450*長450*高120
電源:DC180V-1A(180W)
質量:約130kg 磁極：8極ﾀｲﾌﾟ(dat：M110) |
|
|
|
寸法：巾150(190)*長300*高80
表面磁束密度：3,500G(max5,610G) 単位ｶﾞｳｽ表記
質量：約29kg 磁極：7極ﾀｲﾌﾟ「磁化ﾚｰﾙ」(dat：M135) |
| |
|
|
|
|
| ＜中型電磁レール＞ 型式：ARA-121250A |
|
|
|

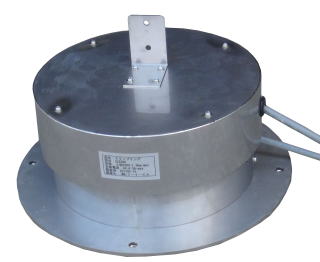

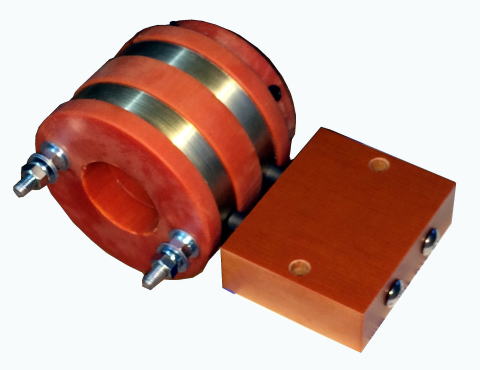

＜大型スリップリング＞ 型式：ＳＬＲ３００ |
外形図面(pdf) |
|
|
|
外形図面(pdf)
|

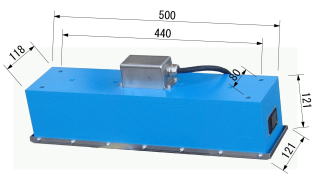

品名：鉄板搬送用電磁ﾚｰﾙ
基準寸法：120*120*500
電源：DC160V-225W
114.0Ω(20℃)-1.4A
使用率：50％ED 質量：42kg |
|
|
|
用途：シックナー用電源供給
型式：SLR300-00（３極）
容量：3相200V-1.5KW(6.6A)max
適合回転数：10rpm-max
寸法：300φ-150h 質量：8kg |
|
|
|
|
|

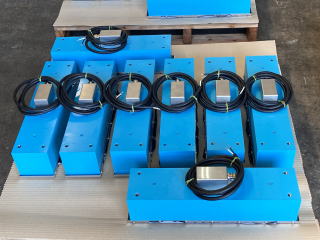

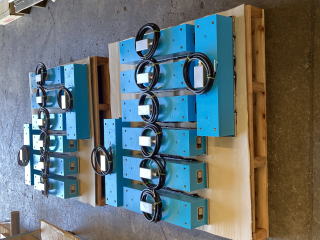

| 上記電磁レールの出荷24台 |
|
|
|
|
 |
|
|
|
 |

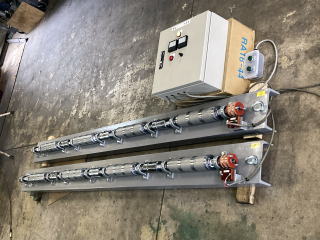

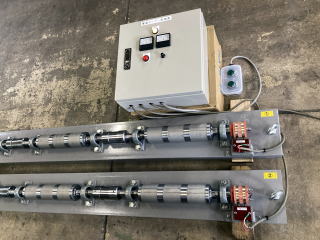

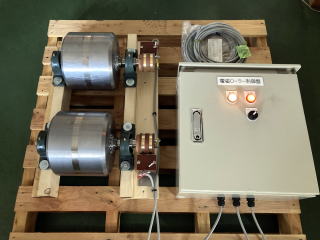

大型強力電磁ローラー ２１５Φ−１７５Ｌ 質量：1台で45kg 電源:DC90V-1.7A-150W

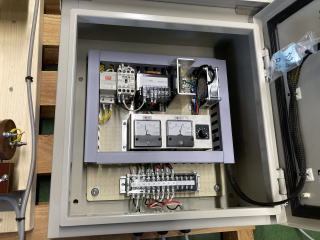

電磁ローラー型式：AER-2218S 磁束密度：約2,300G 制御盤型式：ARC-A105-90CM（100V入力) |
 |
|
|
|
 |
 |
|
|
|
 |
| |
|
|
|
|
＜電磁ローラー・電磁プーリー＞
型式：ＡＥＲ１４３０の製作例
用途：ｼｰﾄﾊﾟｲﾗｰ・ｺｲﾙ材ｵｰﾌﾟﾅｰ・ﾌｰﾌﾟ材
ﾄﾗﾝｽﾌｧｰﾌﾟﾚｽ用
|
|
|
|
回転式ロールへの電源供給 |
 |
|
|
|
 |

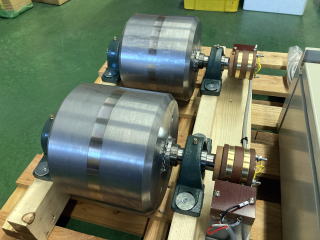

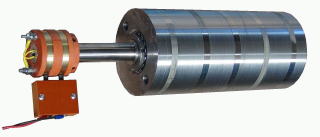

品名：ｺｲﾙ材位置決め搬送用ﾛｰﾗｰ 多極型
ﾄﾞﾗﾑ寸法：140φ*300L 電磁ｺｲﾙは５極ﾀｲﾌﾟ
ｼｬﾌﾄ径：30Φ 質量：約30kg
電源：DC90V-0.8A 使用率：100％ED
特徴:電磁石の為、磁力のON-OFFが簡単
希望ｽﾍﾟｯｸをお知らせ下さい 直径/長さ/使用電圧等 |
|
|
|

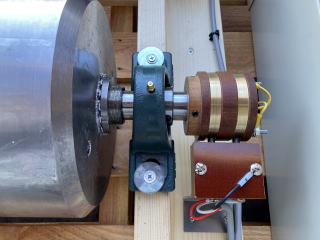

品名：スリップリング
ｼｬﾌﾄ寸法：30φ用 ２極
適合電圧：DC180V-Max |
| 巾2400搬送に対応 型式：ＡＥＲ８３０Ａ |
電磁ﾛｰﾗｰ ７８Φ−３００Ｌ ４台連結 |
 |
 |
|

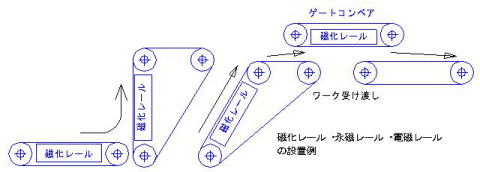

| 磁化レールの組込例（用途に合わせてサイズ設計致します） |
 |
| ※その他特注品もご相談下さい |
|
|
|
|
