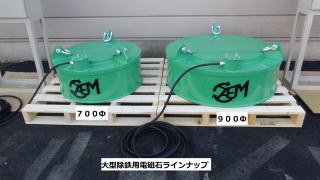

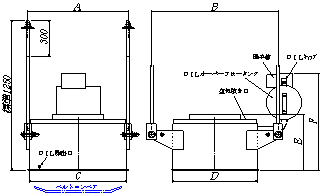

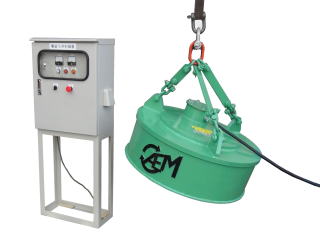

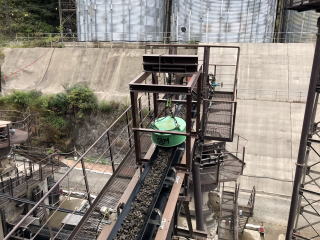

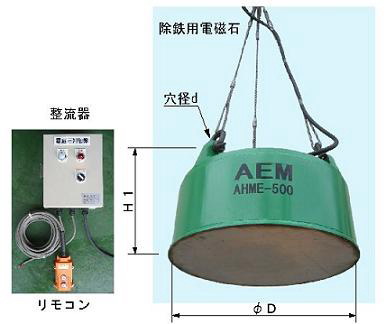

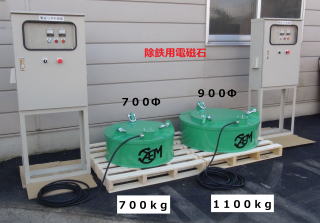

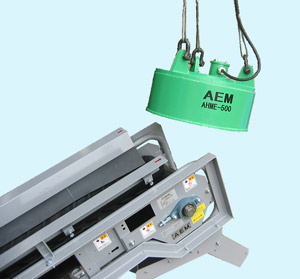

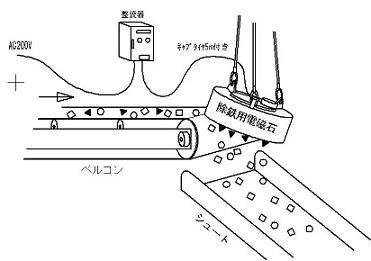

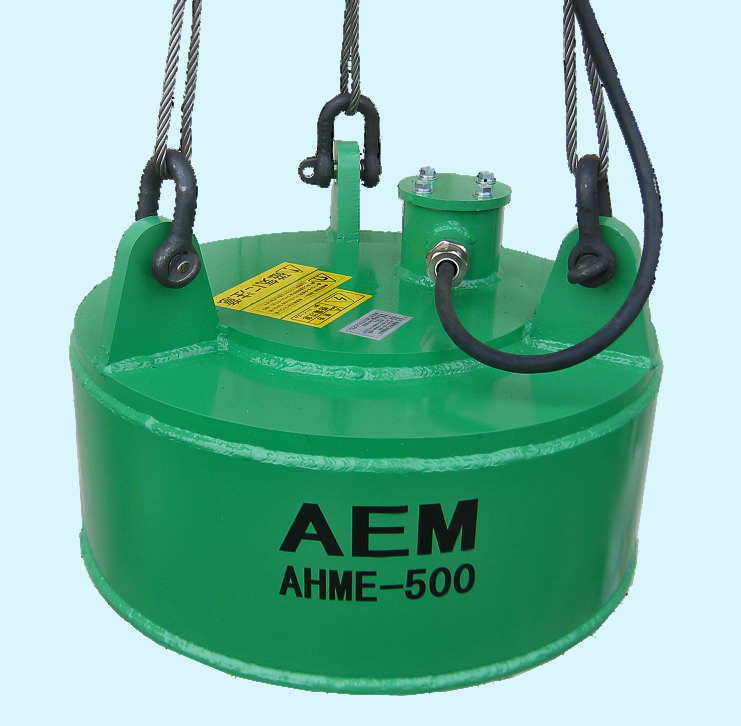

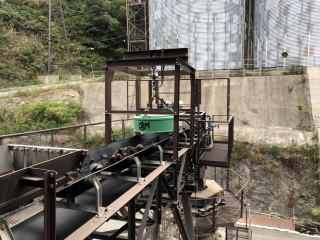

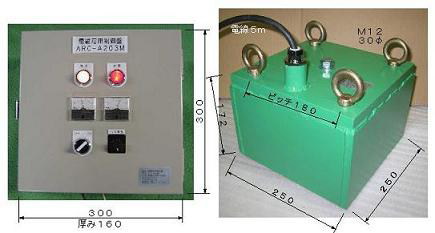

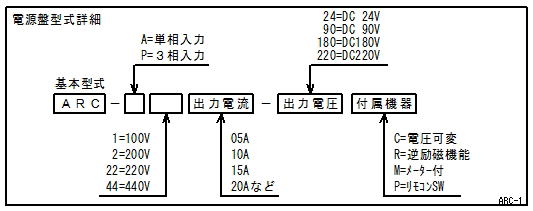

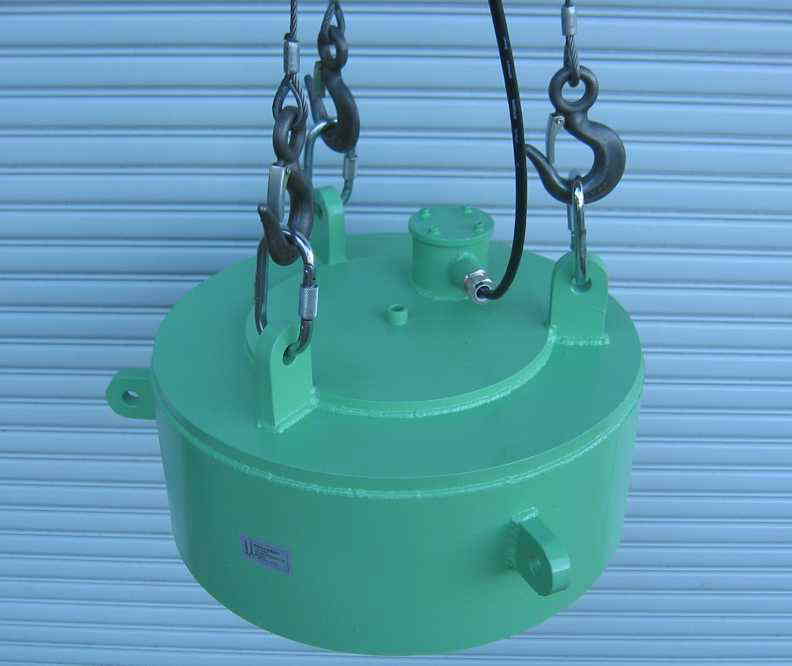

１４除鉄用電磁石・大型電磁石 丸型空冷式 用途：産業廃棄物・採石ﾌﾟﾗﾝﾄ・鋳造ﾌﾟﾗﾝﾄ（鋳物砂）・鉱石・硝子(ｶﾞﾗｽ)・陶磁器・砂糖・製紙・化学薬品などからの徐鉄に役立ちます （水平・傾斜設置可能）　鉄分は電源盤OFFにて簡単に除去出来ます。　電源：DC90〜180V/DC220V（連続仕様） 制御盤入力は単相又は３相200V（電磁石の機種により変わります） 周囲環境条件：防雨構造で空冷式(制御盤は屋内設置型)       吸着状態の動画 電磁石及び制御盤仕様は別途お問い合わせ下さい   大型除鉄用電磁石の製作例（専用制御盤付） 拡大写真 　　 AHME-700とAHME-900　吸着テスト              上記はベルコンの出口等に吊り下げて使います          以下の写真はダム工事の砕石プラント内です      上記電磁石の現場設置（７００φ）  上記電磁石の現場設置（９００φ）                     吊下げ例(ｼｬｯｸﾙ/ﾜｲﾔｰは付属しません) 型式：AHME-500(OPﾘﾓｺﾝ付)(400W対応)          傾斜型のベルコン設置対応型製作例       電磁石型式：AHME-750(750Φ)18°設置対応　690kg 制御盤型式：ARC-P220-100M　70kg　       ﾍﾞﾙﾄｺﾝﾍﾞﾔｰへの設置例     電磁石と整流器の接続参考図           除鉄用丸形電磁石　AHMEｼﾘｰｽﾞ　規格表 標準型 適合電源盤 Agreement power supply 型式 Model 対応ﾍﾞﾙﾄ巾 (mm) Width belt 標準架設 距離(mm) distance 寸法(mm) Size 質量 (Kg) Mass 電圧 (DCV) Voltage 消費電力 (KW)Power consumption 常温 使用率 (％ED) φD H1 φd AHME-400 350 100〜150 420 265 16 120 180 0.5 100 ARC-A205-180 AHME-500 400 120〜180 520 315 22 210 0.8 ARC-A210-180 AHME-550 450 130〜200  558 320 300 0.85  AHME-600 500 140〜210 620 360 320 1.15 AHME-700 600 150〜250 720 450 26 470 1.6 ARC-A215-180 AHME-900 750 200〜300 920 490 26 840 220 3.0 ARC-P230-220 AHME-1100 900 260〜350 1120 515 32 1100 5.0 ARC-P240-220    上記仕様は予告なく変更する事があります 詳細は別途お問い合わせ下さい       ５５０φの製作例    角型電磁石の製作例   型式：AHME-550 仕様：外径558Φ＊高さ300　質量：約330ｋｇ 電源：DC180-850W-100％ED（連続仕様） 周囲環境条件：防雨構造で空冷式 400-500巾ｸﾗｽのﾍﾞﾙｺﾝに対応します   ＜電磁石＞ 小型コンベヤ用　型式：AHMEK-2525　電源：DC90V-0.2KW(100％ED)　質量：58kg ＜専用電源盤＞ ●研究開発・生産技術の磁力発生装置としても最適です 型式：ARC-203M-90　(絶縁ﾄﾗﾝｽ内蔵型)　入力：単相AC200V-0.3KW 出力：DC0〜90V(VR可変式)　電流：DC90V-3A(連続)(ﾒｰﾀｰ付) 質量：4kg       角型　油冷　ＰＥＭシリーズ　吊り下げ型       ＜用途＞ ﾍﾞﾙﾄｺﾝﾍﾞｱｰ上の鉄片の強力吸引を目的とした電磁式吊り下げ磁選機の電磁石のみを製品化したもので、ｺﾝﾍﾞｱ上の混入鉄片を除去する場合に適します。比較的混入鉄片量が少なく、吸着した鉄片の除去作業を定期的に行える場合に用います。永磁式のﾌﾟﾚｰﾄﾏｸﾞﾈｯﾄに比べ吸引距離が大幅にＵＰします。又、外部ﾀﾞﾝﾊﾟｰとの併用で鉄片の自動除去も可能な様に専用制御盤には外部制御端子も搭載して有ります。（外部ﾀﾞﾝﾊﾟｰ機器は非磁性体の材質をお使いください） 産業廃棄物処理業者さまや環境機器取り扱い業者さま向け商品です。 　　＜特徴＞ ● 可動部が無く、簡単構造の為故障がほとんど有りません。 ● 油冷式の為、コイルの焼損の心配が無く、連続使用による温度上昇は一定限に押さえられます。 ● 空冷式電磁石に比べて熱時の能力ダウンが少なく設計されています。 ● 幅方向全体に有効磁界が広く出ていますので磁選効率が大きく設計されています。           型式：PEM-80BC          写真はPEM-80BCで600幅クラスのベルコンに適します。吸引距離は最大で400〜500mmと大きく余裕が有り、除去しにくい鉄片にも対応します。 （鉄片形状により吸引距離は変化します） 大型（磁選機）マグネット機器への注意： 空き缶クラスで約500mmの吸引距離が有ります。 時計などの精密機器には十分注意して下さい。又鉄類を持って近づかないで下さい。 寸法:798*692*464　質量：約950ｋｇ 消費電力：2.1kw　油冷式で連続仕様100％ED 強力吸引   使用用途： 砕石・砂利・産廃・化学・鉱業・石炭・鋳砂・中間処理製品・粉砕チップ材・RDF製品の前行程 鋳物砂・粉体・粒体・焼却灰 などからの鉄片の磁選をします             型　式 対応ｺﾝﾍﾞｱ 寸　　法　・　規　格 ﾍﾞﾙﾄ幅 設置距離 Ａ Ｂ Ｃ Ｄ Ｅ Ｆ 消費電力 質　量 適合電源盤 PEM-80BC 600 150〜250 820 1030 798 692 464 790 2.1KW 950kg ARC-8BB PEM-100BC 750 200〜300 975 1230 940 840 541 860 3.1KW 1650kg ARC-10BB    写真はARC-8BB　（PEM-80BC用）     電磁石寸法図       ↑　ベルトコンベアー設置方向 　　　＜屋内型電源盤型式＞ 　　　１）型式：ARC-8BB 　　　　　3相200V-2.1KW　質量：130kg 　　　２）型式：ARC-10BB 　　　　　3相200V-3.1KW　質量：180kg            リフティングマグネット・電磁石・電磁石用制御盤などのメンテナンスについて  ＜電磁石関連機器のメンテナンス・修理について＞ ベルコン用吊下げ電磁石・搬送用リフティングマグネット・マグネット機器の制御盤は長年使っていると色々な部分が劣化してきますので定期的にメンテナンスが必要となります。先ず正常に吸着や切り離しが出来ない場合は以下の項目を点検して下さい。 ＜検査内容＞ ● マグネットの抵抗値：正常抵抗値（Ω）が小さい場合はコイル間の絶縁が悪くなり隣の線と繋がってしまっています。この状態はコイル間のレアショートです 補足説明：コイル抵抗は温度によって変化します（温度が高いと抵抗値は大きい） 参考計算値：一般的な銅線は基準の温度で計測したΩ（抵抗値）のものが１℃上昇するごとに常温測定抵抗値（Ω）×1/２５０×上昇した温度（℃） ＝温度上昇時の抵抗値（Ω） 例題：仮に測定した電磁石が１０Ω（２０℃での測定）で通電し発熱して５０℃まで上昇した場合 １０（Ω）＋１０（Ω）÷２５０（定数）×３０（℃）＝１１．２（Ω）になります。 したがって温度上昇３０度で１１％の抵抗値が上昇します。 又、気温が０℃まで低下すると１０（Ω）→９．２（Ω）まで小さくなり電流値が増えます。 ● コイルとケースとの絶縁抵抗 マグネットの給電線と外部ケースとの絶縁抵抗ですが２００V/５００Ｖ/１０００Ｖなどの電圧をかけて測定して１０ＭΩ以上（２００Ｖの場合）の値でないとコイルとケース間の絶縁材料が劣化しています この値が１０ＭΩ以下だと外部に電気がに漏れて危険な状態ですので、専門家に相談して下さい。 ● マグネットに正常に通電されない・うまくＯＮ−ＯＦＦできない などの症状の場合制御盤内部の部品が劣化しています。 この場合も専門家に点検修理を依頼して下さい。 弊社ではさまざまな電磁石のトラブルに対応していますので、お気軽に相談して下さい。
