12プレートマグネット

PLATE MAGNET 安い磁選機
 <用途>
シュートやコンベアベルト上に吊り下げて鉄分を吸着します
産業廃棄物処理工場・化学工場・薬品工場・食品工場・粉体・粒体・採石・セメントを扱う工場関連に多く使用されています
その他自動車部品・機械部品の製造工場・一般鉄鉱石・石炭・窯業・鋳物砂・カーボン製造業・飼料工場などでも多く使用されています。
又自動排出装置の付いたAPS型磁選機も有ります。エーイーエム商品情報をご覧下さい。
<特徴>
強力な吸引力で鉄を吸着しますので、食品製造ライン等で金属探知機の手前にプレートマグネットを設置する事により金属探知器の動作回数を大幅に減少させる事ができます。
永久磁石ですから電源が不要でどこでも使えます
注意:強力マグネットが搭載されていますので精密機器を近づけないで下さい。特に腕時計や携帯電話などに注意して下さい

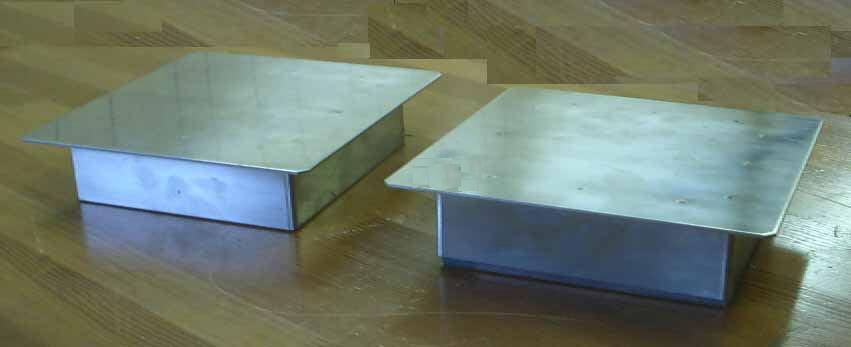

薄型Fタイプ

  写真はAPM-F2020(200*200*h55.5)   標準型の場合磁力線はフランジ側です(上)
シュートやホッパーへの埋め込みタイプ
(SUS304製ケース)
フランジ部の20巾部分はお客様側で
穴加工が可能です。
通常上図の上方向が吸着部分です
フランジ寸法は下記本体寸法表の
B+20+20×L+20+20として下さい。
  標準型(フェライト磁石タイプ)表面磁束密度max.1300G
 形 式   外形寸法  吸引能力(距離)   重量(kg)
 B  L h 15cmクギ M10ナット M10×25ボルト
APM-F1515 150 150 42.2 2.0 80〜100 40〜60 60〜80 6
APM-F1530 150 300 42.2 3.0 80〜100 40〜60 60〜80 11
APM-F1540 150 400 42.2 3.0 80〜100 40〜60 60〜80 15
APM-F1550 150 500 42.2 3.0 80〜100 40〜60 60〜80 18
APM-F1560 150 600 42.2 3.0 80〜100 40〜60 60〜80 22
APM-F2020 200 200 55.5 3.5 100〜130 60〜80 80〜100 13
APM-F2030 200 300 55.5 3.5 100〜130 60〜80 80〜100 20
APM-F2040 200 400 55.5 3.5 100〜130 60〜80 80〜100 27
APM-F2050 200 500 55.5 3.5 100〜130 60〜80 80〜100 33
APM-F2060 200 600 55.5 3.5 100〜130 60〜80 80〜100 40


 強力型(希土類タイプ)表面磁束密度max.3000G
 形 式     外形寸法  吸引能力(距離)      重量(kg)
 B  L 15cmクギ M10ナット M10×25ボルト
APM-FH1510 150 100 25 100〜130 60〜80 80〜100  3.0
APM-FH1515 150 150 25 100〜130 60〜80 80〜100  4.5
APM-FH1520 150 200 25 100〜130 60〜80 80〜100 5.5
APM-FH1530 150 300 25 100〜130 60〜80 80〜100  8.5
APM-FH2020 200 200 25 120〜160 70〜100 100〜120 8.0
APM-FH2025 200 250 25 120〜160 70〜100 100〜120 10.0
APM-FH2030 200 300 25 120〜160 70〜100 100〜120 11.5
APM-FH2040 200 400 25 120〜160 70〜100 100〜120 15.5
Fタイプは10,000G(ガウス)/1.0T(テスラ)も製作可能です
10,000Gタイプは超強力タイプの為、取り扱いには充分注意して下さい

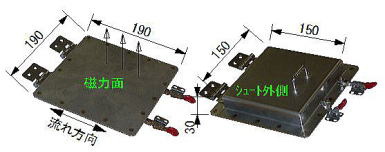

Fタイプ製作例と活用
タンク・シュートに簡単な取付構造にしたもの↓
写真の型式はAPM-FH1515S

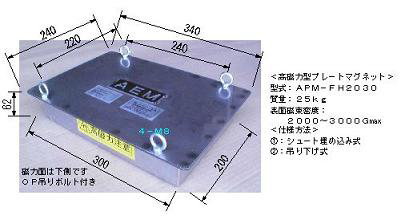

フラットタイプのプレートマグネットを吊り下げ式
仕様にしたもの↓特注:磁力線は下側仕様です

磁力の強さは通常3000ガウス(G)ですが
吸着物や予算に合わせて設計致します
別途ご連絡下さい。
※ 吸引力が強力ですので取り扱いには充分注意して下さい

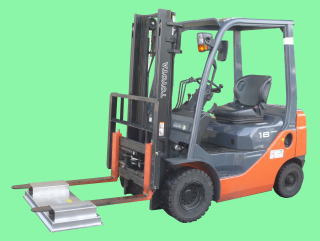

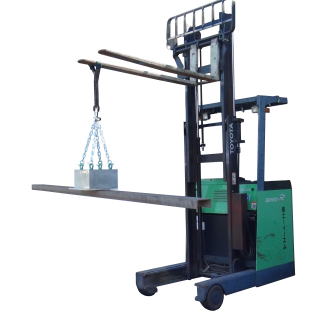

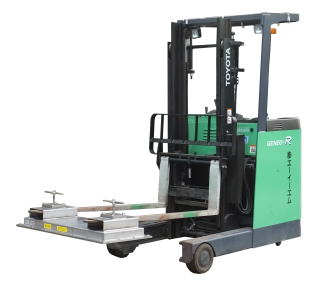

大型プレートマグネット(フォークリフト用)

 フォークリフト取付詳細    左の写真は100cm×40cmのプレートマグネットをフォークリフト
専用に製作した機種です。地面に落ちている釘などを
走行しながら吸着します。
自動車のパンク防止にも役立ちます。
型式:APM-FG40100S  (参考フォークリフトは1.5t)

詳細図面ダウンロード↓(pdf)
標準型
  固定具付

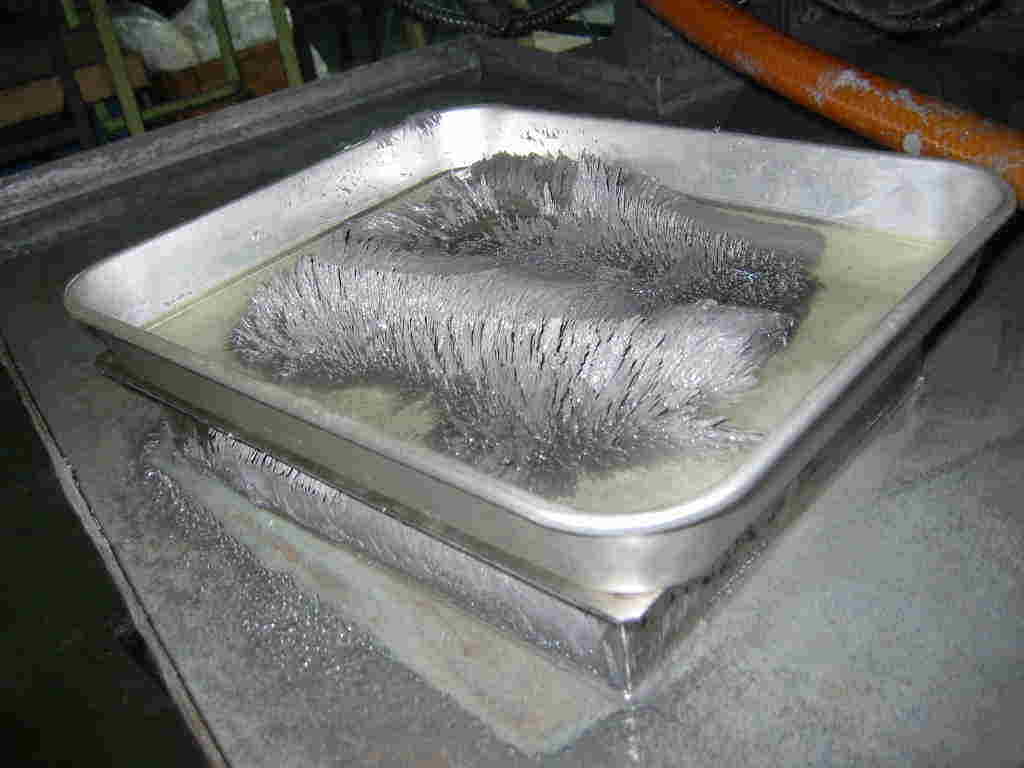

プレートマグネットの活用(水中での鉄粉吸着例)
型式:-3025WP

   シュート開閉型   型式:APM-FT2030HH

 ↑上の写真はフラットタイプのプレートマグネットを水中仕様に製作し自動研磨装置の排出口に設置した例です。マグネット上のアルミ製の皿はホームセンターやデパートなどで市販されている通称お勝手用のバットです。市販のバットにプレートマグネットのサイズを合わせて設計しました。自動排出装置式のクーラントセパレーターと違い手動で鉄粉除去の作業は有りますがコスト重視ならこの方法は良いでしょう。プレートマグネットの表面磁束密度1400G〜1500G 100mm離れて約150Gの能力が有りますので一度お皿に水と一緒に流れ込んだ鉄粉は99.9%キャッチします。
通常のFタイプより10〜20%程度能力UPして有ります。

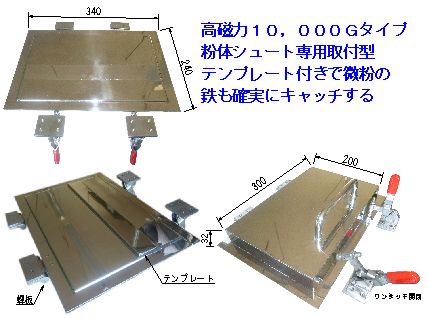

液中タイププレートマネット
MGサイズ:300*250*66 フランジサイズ:340*290 質量:24kg
  用途:微粉末鉄粉採取用 使用方法:斜めシュートに取付(開閉型)
特徴:テンプレート付きで確実に鉄粉をキャッチします
品名:高磁力型プレートマグネット
表面磁束密度:10000G(ガウス) 質量:約9kg
表面:#320バフ仕上げ 磁石寸法:200*300*32
フランジ寸法:240*340 付属品:専用の蝶板・開閉ハンドル付き

上記の資料ダウンロード:写真  図面

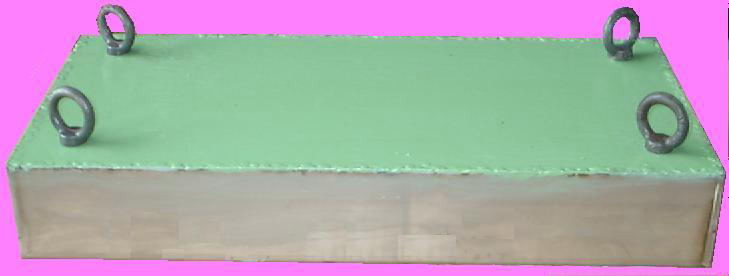

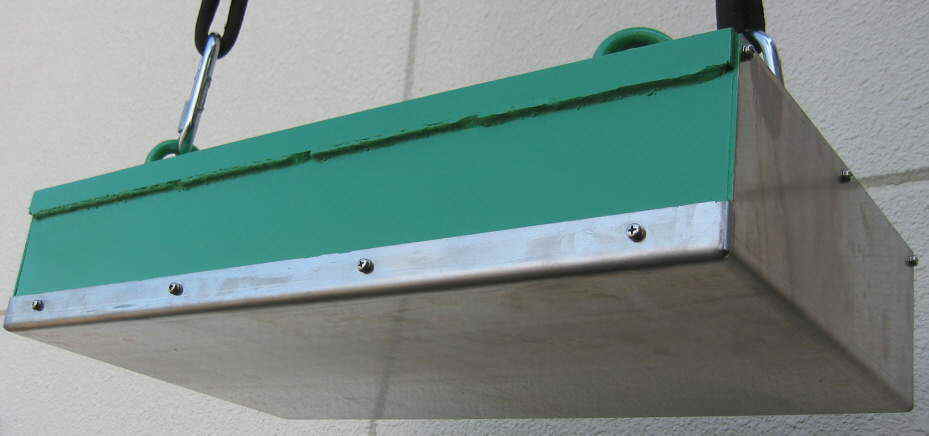

Dタイプ(吊下げ型)
吊り下げ式プレートマグネット(簡単磁選機・簡単磁石・吊すだけ)
標準型フェライトマグネット搭載 SUSPENDED PLATE MAGNET 吸着面は全部下側

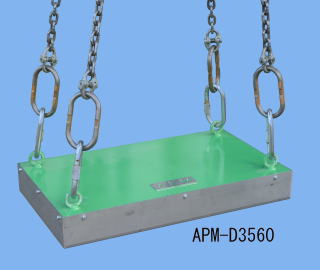

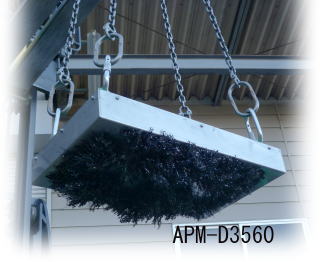

APM-D3560(350*600*72)   フライス切子の吸着の様子   APM-D2550(250*500*72)

     磁石の威力

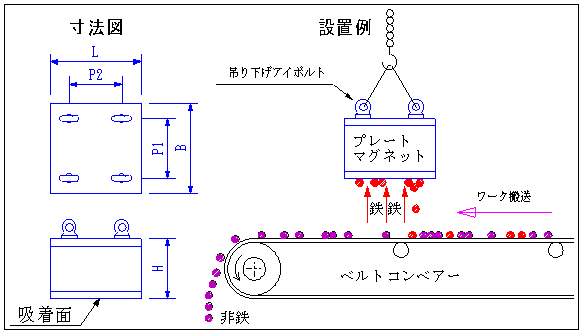

  Dタイプ寸法規格表
    標準型外形寸法      吸引能力(距離)
形式 巾B 長L P1 P2 高H 15cmクギ 10Mナット M10×25ボルト 重量(kg)
APM-D2525 250 250 170 170 65 130〜170 60〜90 100〜130 20
APM-D2530 250 300 170 220 72 130〜170 60〜90 100〜130 26
APM-D2540 250 400 170 320 78 130〜170 60〜90 100〜130 30
APM-D2550 250 500 170 420 78 130〜170 60〜90 100〜130 44
APM-D2560 250 600 170 520 78 130〜170 60〜90 100〜130 54
APM-D3530 350 300 270 220 78 160〜200 80〜120 110〜140 45
APM-D3540 350 400 270 320 78 160〜200 80〜120 110〜140 55
APM-D3550 350 500 270 420 78 160〜200 80〜120 110〜140 70
APM-D3560 350 600 270 520 78 160〜200 80〜120 110〜140 85


DJタイプ(重量級・強力吊下げ型)
重量級大型マグネット(強力永久磁石搭載型)
  下の写真はAPM-D4J060吊り金具部分(フェライト磁石)
 オプションで吊りボルトが用意して有ります

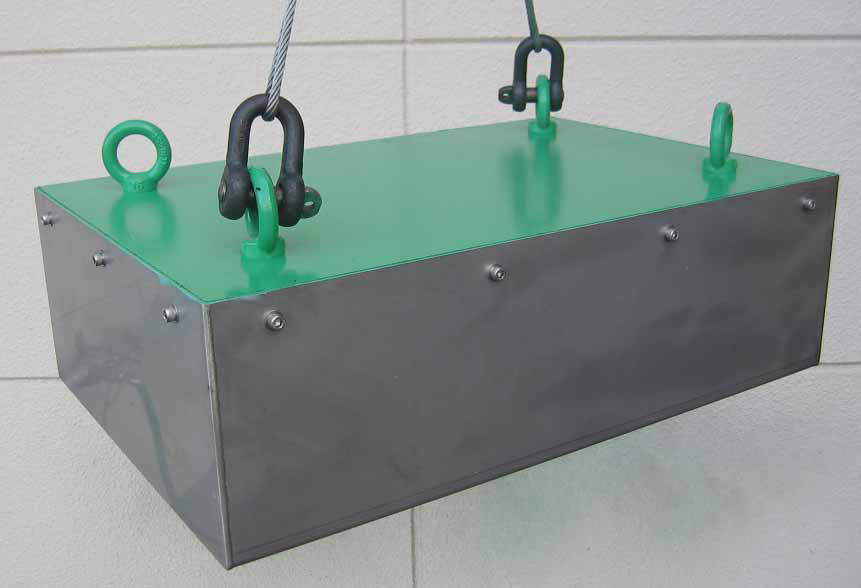

    下の写真はAPM-DJ4060
 吸着部分サイズ:400*600*172



       標準型外形寸法    吸引能力(距離)
形式 巾 B 長 L P1 P2 高H 15cmクギ 10Mナット M10×25ボルト 重量(kg)
APM-DJ3030 300 300 200 200 172 200〜250 100〜150 180〜200 87
APM-DJ3040 300 400 200 260 172 200〜250 100〜150 180〜200 120
APM-DJ3050 300 500 200 360 172 200〜250 100〜150 180〜200 150
APM-DJ4040 400 400 250 250 172 200〜250 100〜150 180〜200 160
APM-DJ4060 400 600 250 450 172 200〜250 100〜150 180〜200 210
APM-DJ4080 400 800 250 500 172 200〜250 100〜150 180〜200 310

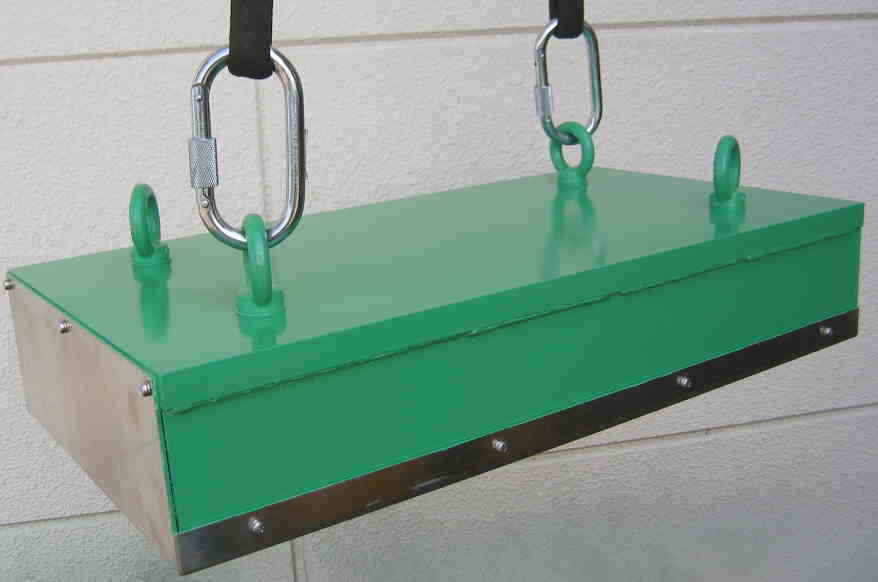

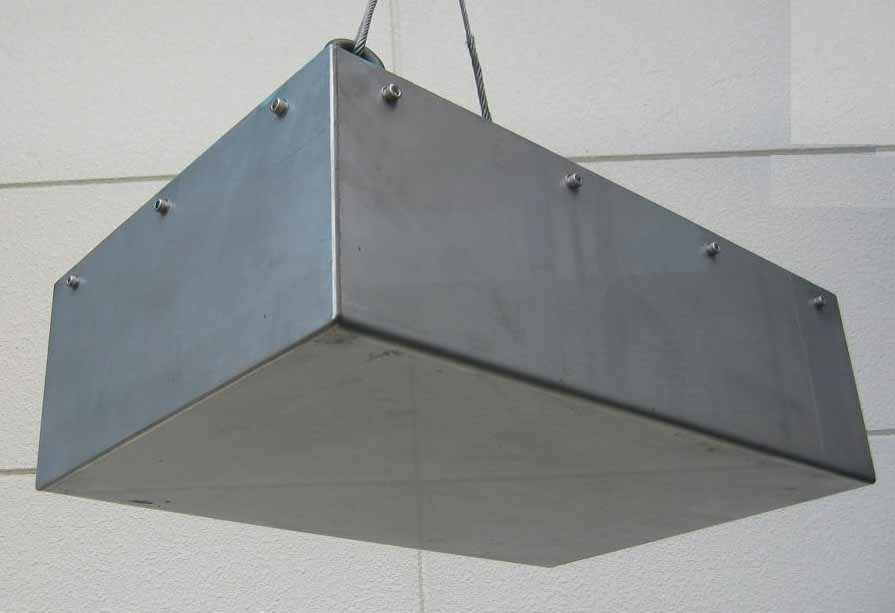

 型式:APM−6535S吊り上げ部分

 吊り下げ式磁選機と同等の吸引能力が有ります。 方向性磁極線プレートマグネット
型式:APM−6535S(簡易型磁選マグネット) 特徴:上載のD型とほぼ同性能ですが吸着方向に対し磁極線を鋭角に放出しています。
D型と同じサイズであっても厚みが薄くなり軽量化されています。 ベルコン幅400〜500に対応しています。
外形サイズ:650×350×127(H) 質量約130kg

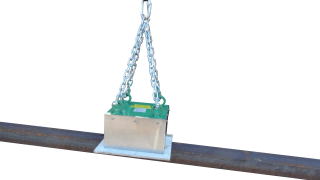

DJタイプ吸着例  型式:APM-DJ3030(80kg)

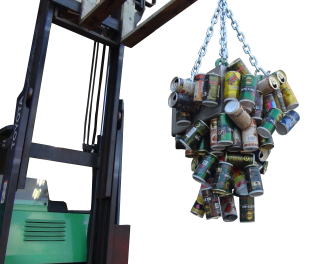

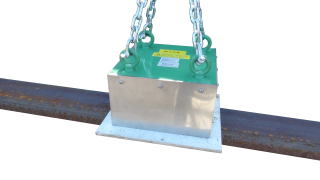

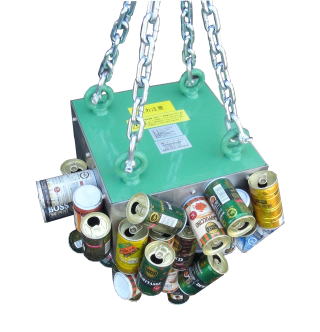

 溝形鋼:125*65*4000(約50kg)  鉄骨の吸着例  空き缶だとこんな感じです

 吸着が強すぎるので10mmの木板を装着  マグネット本体寸法:300*300*178(80kg)
DJタイプの設置方法と注意



注意:マグネット本体が強磁力で有ると共に重量が重い為、設置工事等は充分気を付けてお願い致します。又、精密機器への影響や大きな鉄製の工具などをプレートマグネット本体に近づけたりしないで下さい。鉄等が急に引かれてけがをする事が有ります。
DJタイプの方向性磁極線プレートマグネットの特徴:
通常のプレートマグネットに比べ本体の横方向に出る磁極線の90%以上を本体の下方向に磁力を集中して放出している為、本体の横方向に鉄片はあまり吸着せず、下吸着面に集中して鉄片が吸着する設計です。注意:より磁選効率向上の為プレートマグネットの下のベルコン部分の一部分はSUS304構造(又は樹脂構造)を推奨致します。ベルトの直下に鉄製の板やキャリヤローラーなどが有ると吸引距離が減少致します。
