| １０ フロートセパレータ |
＜用途＞重なった鉄板の分離 <Use> Separation of the overlapping griddle
○ 爪を痛めることがない
○ 重なった鉄板が浮き上がります（板金工場やプレス工場用）
○ シャーリング等における積み重なった鉄板の引き出し・プレス金型への供給
○ 角板だけで無くプレス半製品や円盤状のものや不定形なものでも一定間隔に分離します
○ 油で密着した鉄板も分離する
○ 小型でも強力な分離力 4.5〜6.0tくらいまで浮き上がる
A nail is not damaged. The overlapping griddle comes floating (a sheet
metal plant and for pressing plants). Supply to the drawer and press metallic
mold of a heap of griddles in shirring etc. Only with an angle board, there
is nothing and it is the thing and the infinite form thing of press semimanufactured
goods or the shape of a disk. It separates into a fixed interval. The griddle
stuck from oil is also separated. Even when it is small, it is powerful
separating power. It comes floating to about 4.5〜6.0t.
|

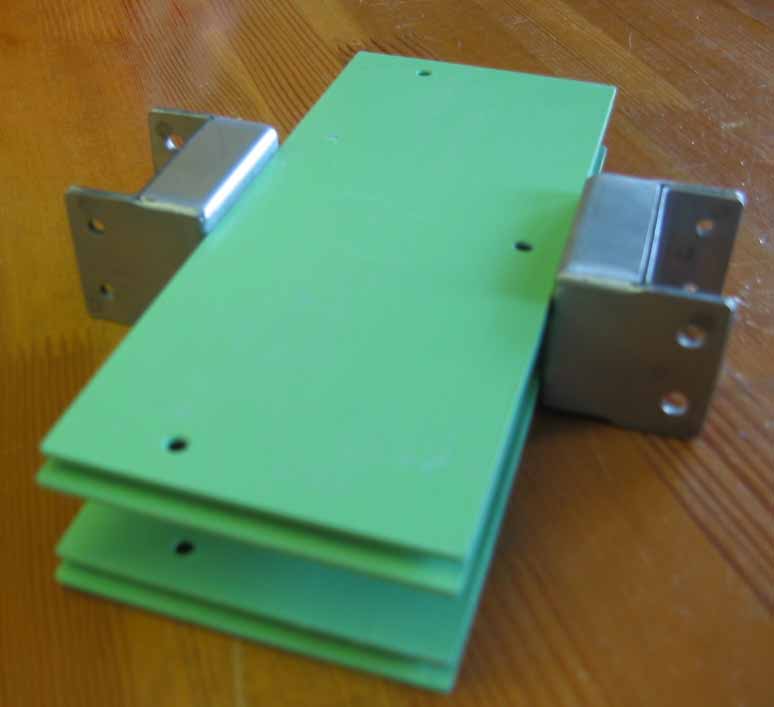

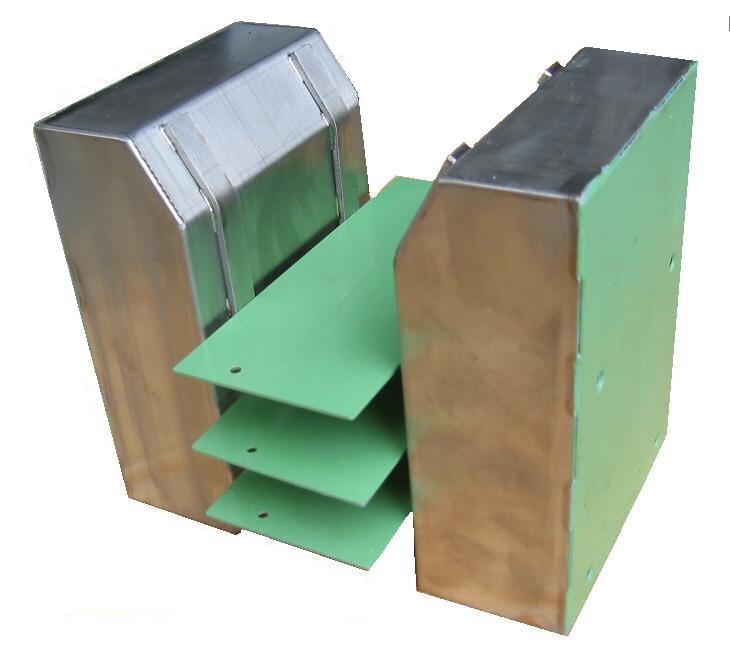

| 写真はＣＳＦ−１５２０セッティング状態 |
|

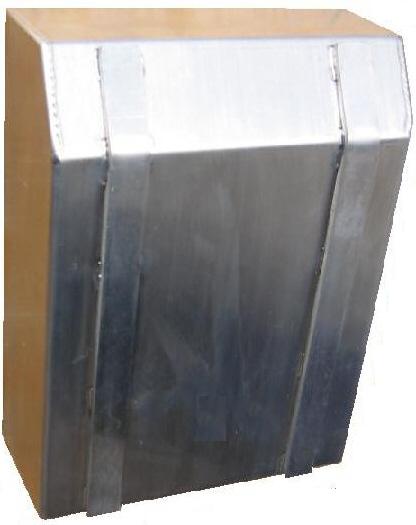

左記単体の表面写真 |
|
|
 |
|
 |
|
| |
強力ﾏｸﾞﾈｯﾄ搭載ですので取付には充分ご注意願います
マグネットが強力なほど鉄板の間隔が開きます |
|
板金・プレス行程に作業効率が向上します |
|
| |

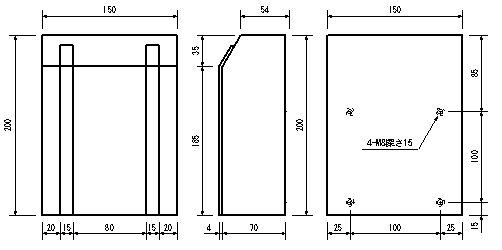

上記セパレーターの詳細寸法図（ＣＳＦ−１５２０） |
|
| |
 |
| |
※磁力が強すぎると鉄板の間隔が大きくなります
必要に応じてSUS304材などの非鉄材の板を間に入れる |
|
|
