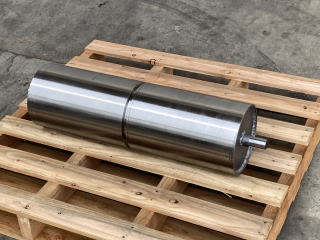

| ０７永磁プーリー（単体商品） |
○ 食品 化学工場 製鉄 石炭 化学 窯業 砂 バラス 鉱工業等における粉体中の除鉄
○ 産業廃棄物の選別に応用されています。捨てればゴミ、選別すれば資源材料です。 |

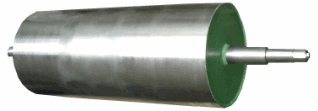

＜このﾊﾟｲﾌﾟの中に磁石を組み込んで有ります＞
ベルトコンベアー内に取り付けて使用します |
下記の図に寸法数値を書き込んで送って下さい |
 |
 |
ﾍﾞﾙｺﾝのﾍｯﾄﾞﾌﾟｰﾘｰを磁石内蔵型に交換
（分岐板は非鉄材料を使って下さい） |

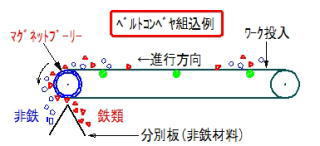

磁気プーリーの選別原理 |
標準表面磁束密度1,000G(ｶﾞｳｽ)
高磁力でMAX2,000G/3,000G/4,000Gｸﾗｽ
も製作致します

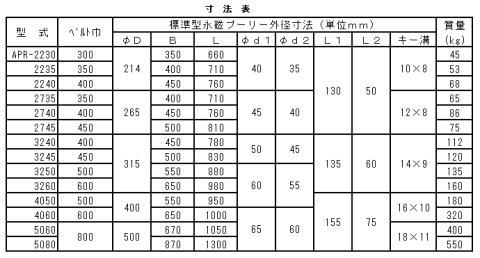

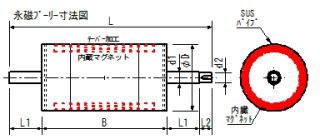

下記に標準寸法表を記して有りますが、別途ご指定戴ければシャフト径・シャフト長やキー溝は希望のサイズの特殊機種も設計致します
簡単設置で寿命は半永久的です |
|

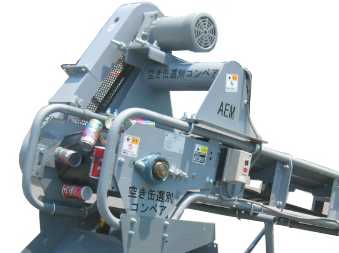

 永磁ﾌﾟｰﾘｰでの空き缶選別YouTube動画 |
高磁力式ﾌﾟｰﾘｰ選別のYouTube動画 |
９００φ迄製作可能です |
ﾏｸﾞﾈｯﾄﾌﾟｰﾘｰ型の磁選機の＜特徴＞
○ 強永久磁石内蔵の為寿命は半永久的で制御装置が不要です
○自社でﾌﾟｰﾘｰ式磁選機を製作すれば安価な選別機が完成します
○ ﾏｸﾞﾈｯﾄﾌﾟｰﾘｰ表面がﾃｰﾊﾟｰ加工されておりﾍﾞﾙﾄが寄りにくい設計
（ストレートパイプ方式も製作します）
○細かい鉄片ワークなら永磁プーリー方式の方が効率の良い磁選ができます。
＜ご用命に付いて以下内容を調べてご相談下さい＞
○ 原料名 処理量 層厚 含有量 見掛比重粒度 ﾍﾞﾙﾄ巾 ﾍﾞﾙﾄ速度 鉄片の寸法や量等をお知らせください |
|
 |
FAQ①：永磁プーリー（ﾏｸﾞﾈｯﾄﾌﾟｰﾘｰ)の磁力はどの
くらいでしょうか？
の質問が有りましたので測定値を掲載しました。
左載の測定表は無負荷時のフェライトマグネット
搭載型のドラム径４００Φ×長１０００mmクラスの
測定表です。
表面磁束密度１０００Ｇ～１３００Ｇクラス
型式：ＡＰＲ－４０１００
FAQ②：＜表面磁束密度と吸着力＞
＜例＞1000ｶﾞｳｽで100ｸﾞﾗﾑで吸着する材料が有るとしたら、
表面磁束密度を上げると以下の吸着力になる（参考値)
2000ｶﾞｳｽの場合：600ｸﾞﾗﾑ
3000ｶﾞｳｽの場合：1050ｸﾞﾗﾑ
4000ｶﾞｳｽの場合：1650ｸﾞﾗﾑ
試験材料：SS400-70mm2程度の鉄片 |
|
＜ﾍﾞﾙｺﾝは自分で準備されると言う方へ又は、現在お持ちのﾍﾞﾙｺﾝを改造されると言う方へ＞
永磁プーリー式磁選機の取付方法(磁石内蔵型ﾌﾟｰﾘｰ) 少し機械好きな人ならすぐ作れます
参考写真は日工(株)製のMC35SP1にて説明しています（他ﾒｰｶｰでも可能です） |
| 軸固定側 |

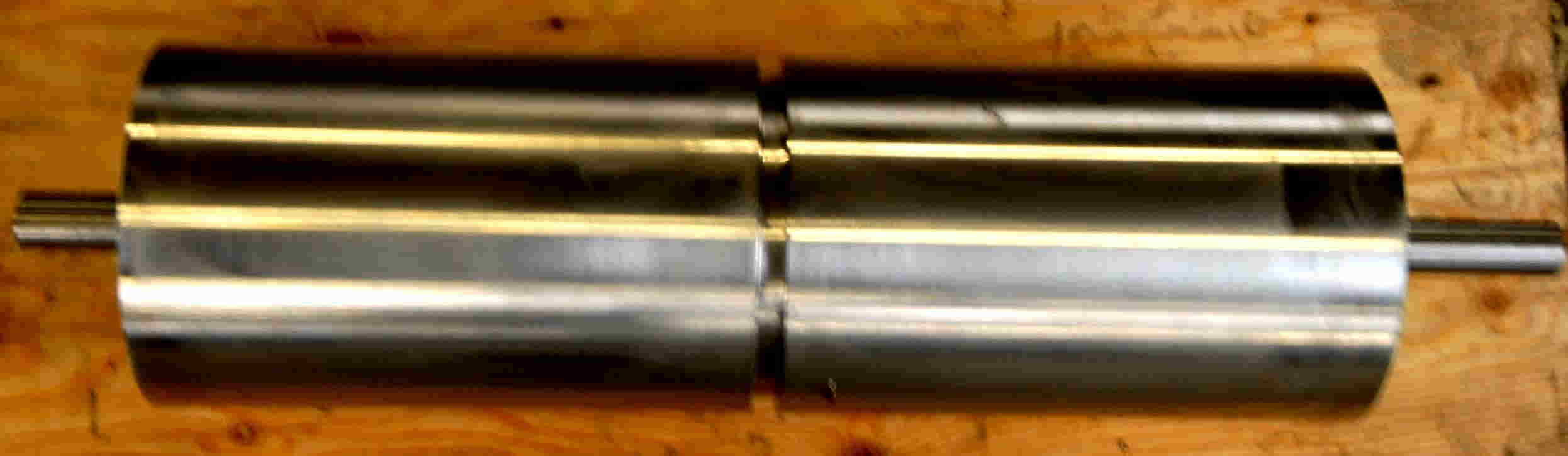

永磁ﾌﾟｰﾘｰ部分 |
駆動部側 |
 |
 |
 |

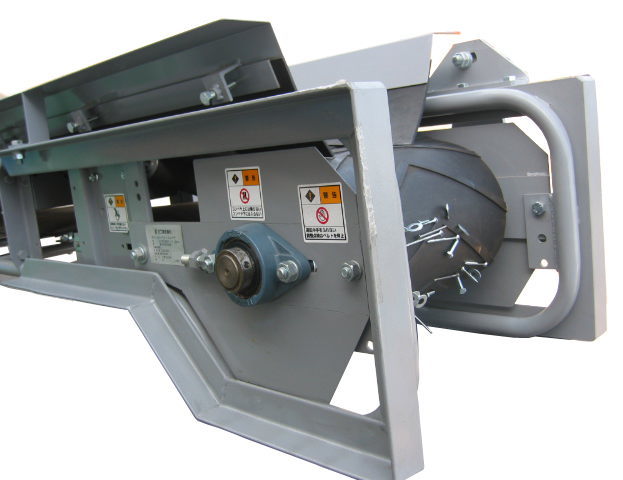

| 軸固定はﾋﾟﾛﾌﾞﾛｯｸでOKです |
くるくる回って奥側でクギ
などが落ちて選別します |

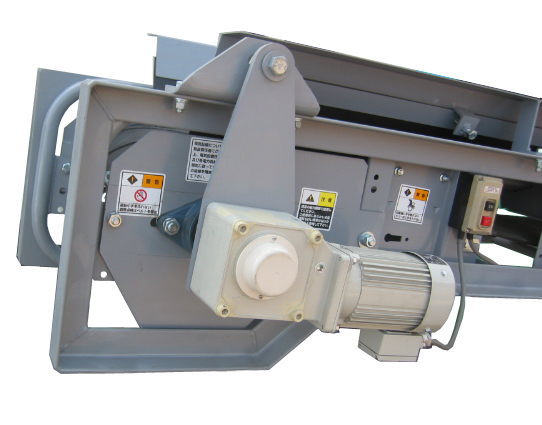

中空軸ﾓｰﾀｰとﾄﾙｸｱｰﾑを使った取付例 |
| |
下の形のﾓｰﾀｰﾌﾟｰﾘｰ式には
永磁ﾌﾟｰﾘｰは取付きません↓ |
外部駆動方式に改造して下さい
下の機種は外部ﾁｴﾝ駆動方式です↓ |
|
 |
 |
|

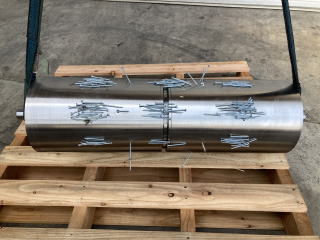

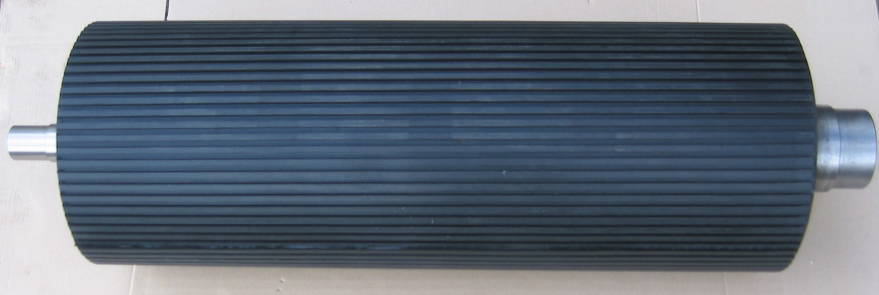

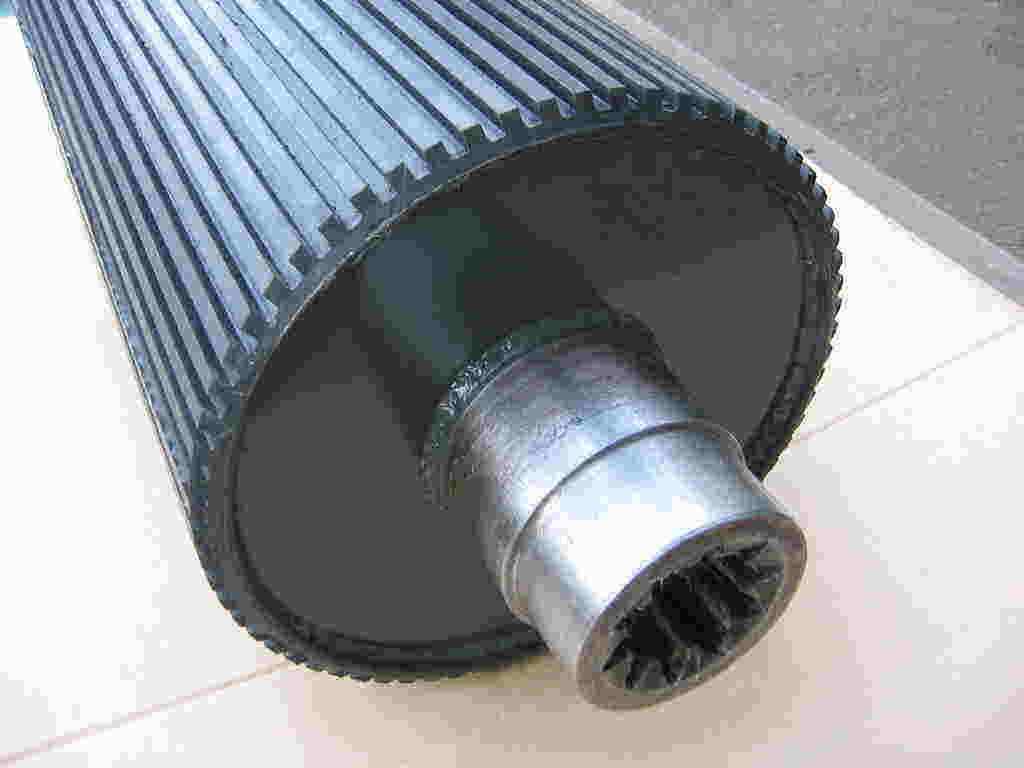

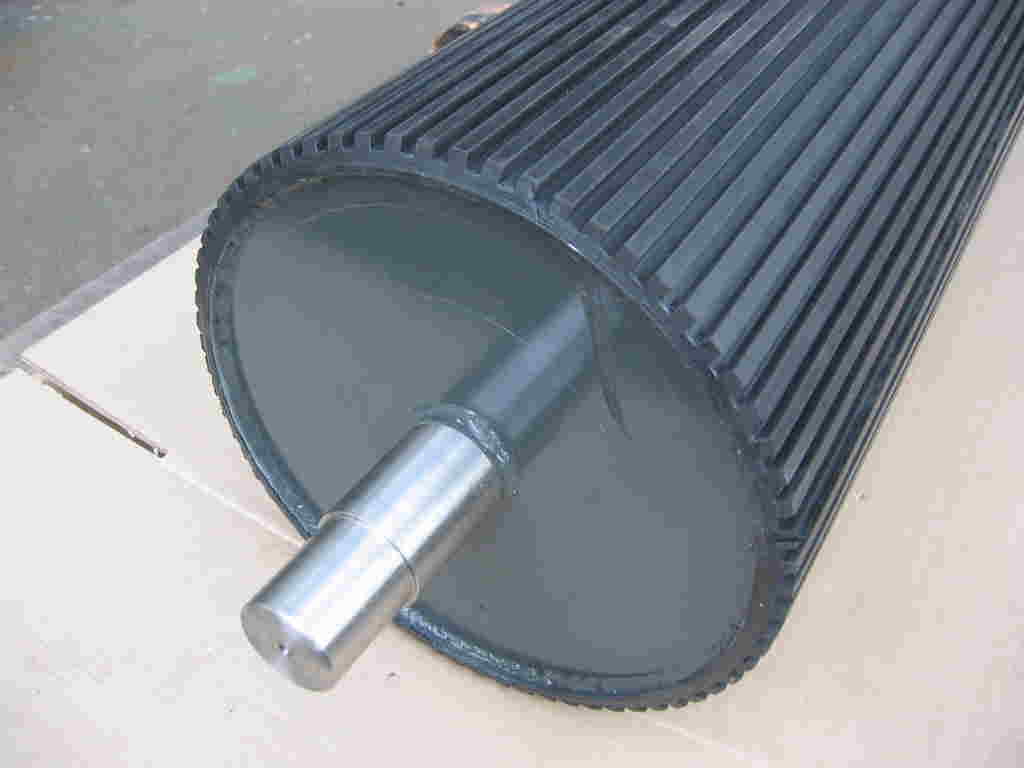

| ｺﾞﾑﾗｲﾆﾝｸﾞ付き・溝付永磁ﾌﾟｰﾘｰの製作例 |
永磁ﾌﾟｰﾘｰのｺﾞﾑﾗｲﾆﾝｸﾞ
加工も可能です |

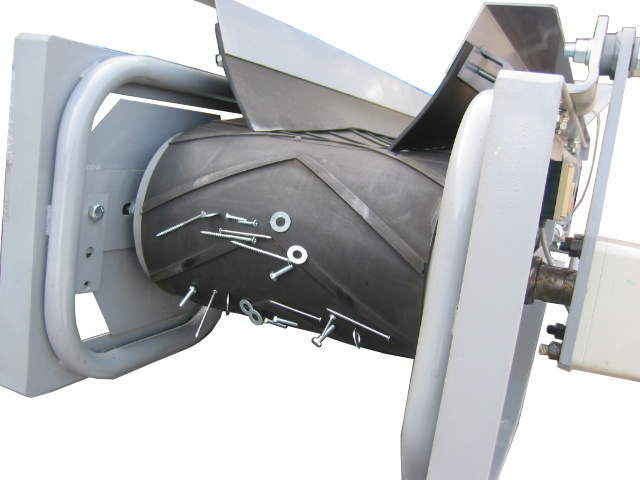

強力ﾈｵｼﾞｭｳﾑ磁石搭載ｺﾞﾑﾗｲﾆﾝｸﾞ施工ﾀｲﾌﾟの永磁ﾌﾟｰﾘｰ
特徴：ﾍﾞﾙﾄｺﾝﾍﾞｱｰが雨で濡れてもﾍﾞﾙﾄが滑りにくい
写真はAPR-3090HR 320φ×900L |

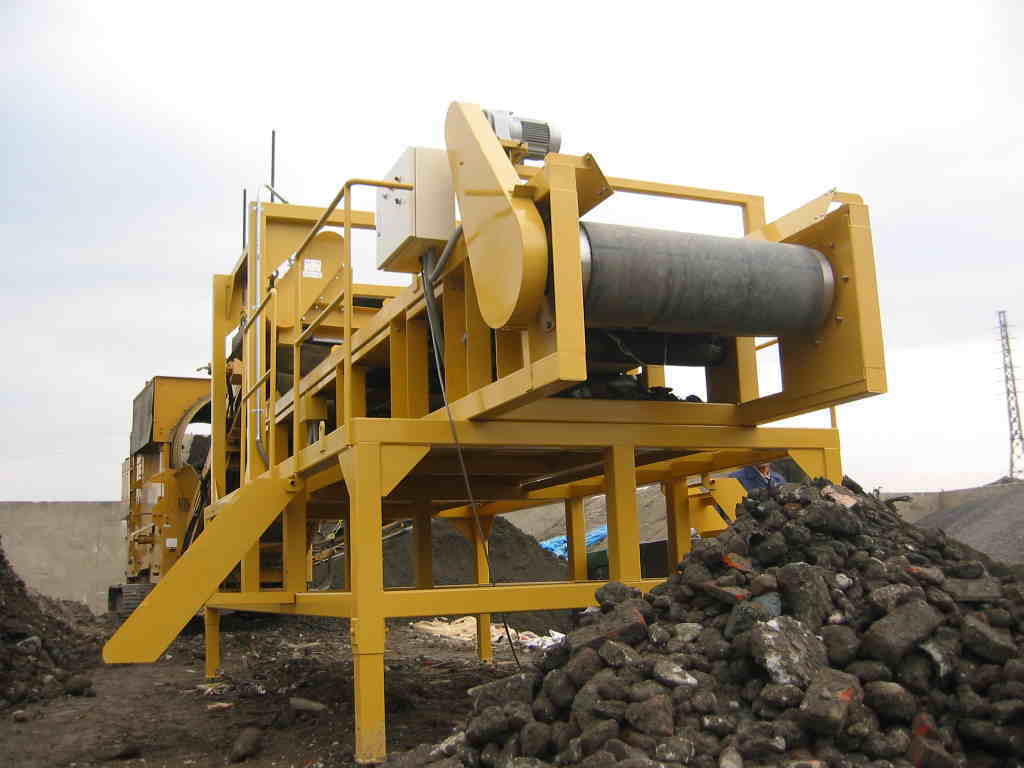

移動式破砕機(建機)
用で油圧ﾓｰﾀ駆動ﾀｲﾌﾟ |
 |
 |
 |
| |

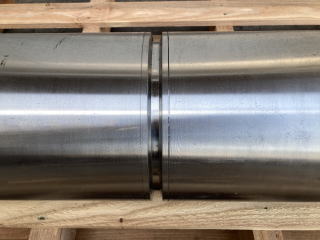

ﾍﾞﾙﾄが蛇行しない永久磁石内蔵特殊ﾌﾟｰﾘｰ式磁選機
中央に溝が有り、ﾍﾞﾙｺﾝの正転・逆転が可能です写真はAPR-2770S(265φ-700W)↓ |
|
| |
 |
|
より完璧な磁選プランです。設置工事は半日あれば全稼働可能です。
永磁プーリー（ﾏｸﾞﾈｯﾄﾌﾟｰﾘｰ）と磁選機を併用したＷ磁選方式の設置例 震災現場でも活躍中
仕様：電源(3相AC200V-0.75KW+2.2KW) 総重量：4.4t 処理量：約5～30t/h(手選含む) 設置例：残土からの磁選（屋外仕様） |
| ↓下のコンベヤのカタログ |
|

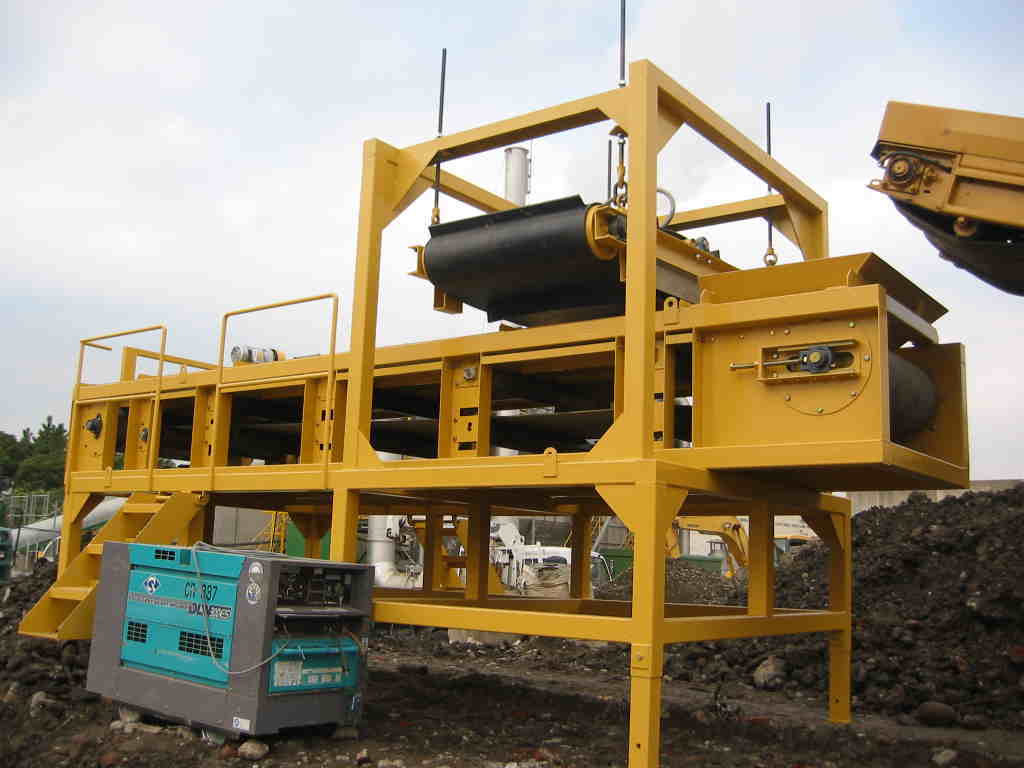

磁選専用ベルコン：AC1000-6M（1000巾×6200機長)
磁選機：APS-1000(ﾍﾞﾙﾄ巾1000)の建機合体型
手選別ステップ付 |
排出口を大きく設計しています。強力永磁プーリー搭載型で
磁選にも余裕が有ります
APR-35110（350φ×1100L) |
 |
 |
| |
|
ﾌﾙｶﾊﾞｰ式磁選ﾍﾞﾙｺﾝ ﾍﾞﾙﾄ巾600×機長4500（磁選機内蔵型）

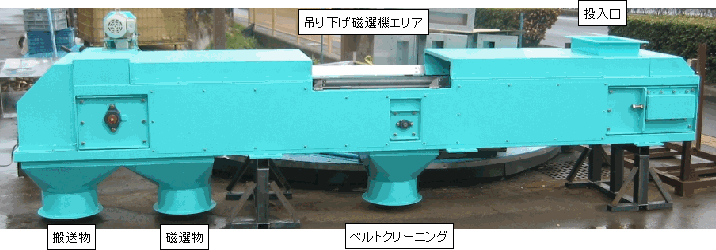

吊り下げ式磁選機・永磁プーリー磁選機搭載型（W磁選）(粉塵が多い為密閉構造)
駆動部：3相200V-0.75KW ﾍﾞﾙﾄ速度20m/min 質量：約1800kg↓ |
 |
|
