06永磁ドラム単体 magnet drum Sorter
　選別ドラムを単体で希望される方にお勧め

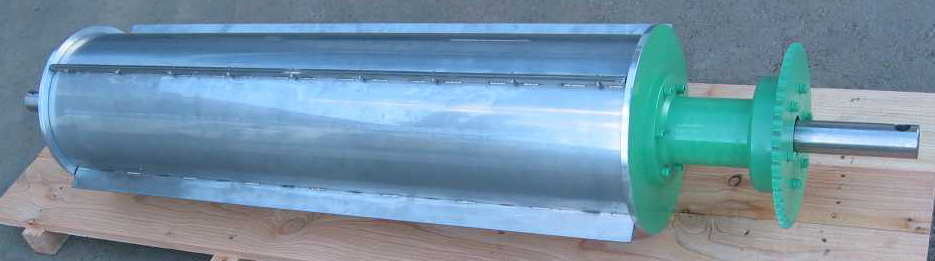

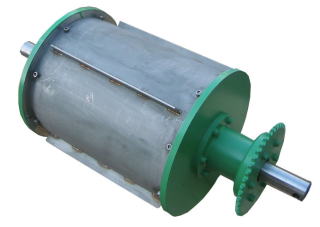

ADS-3060（標準型）

 ＜特徴＞
○ 固定軸に強力な永久磁石が内蔵の為寿命は半永久的で制御装置　が不要です。
○ 外側の非磁性体ドラムを回転させて自動的に鉄分を排出します(ｽｸﾚｰﾊﾟｰ付き)
 ＜用途＞
○ 産業廃棄物・ﾘｻｲｸﾙ材料（木材粉砕チップ）（破砕機の後行程）（攪拌機の後程）、鉱業、窯業、鋳物製品、焼却灰、石炭、
化学、飼料、穀物、肥料、食品、亜鉛、鉛、銅、アルミ、真鍮などの非鉄製品の原料中より鉄分を除去するのに用います
 寸法：316φ-600L
磁束密度：標準1000G(1000mT)
● チエン＋スプロケットで簡単駆動出来ます。
● 専用固定ﾌﾞﾛｯｸを使う事により簡単取り付けが出来ます
● 推奨回転数３５～４５rpm		 ＜ご用命に付いてご相談下さい＞
○ 原料名、処理量、層厚、含有量、見掛比重粒度、選別する鉄片の寸法、重量等

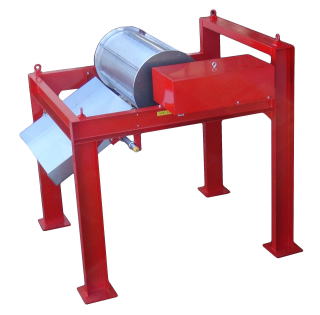

吸引型ドラム磁選機

 フレームの下側にベルコンを設置します

設置方法拡大

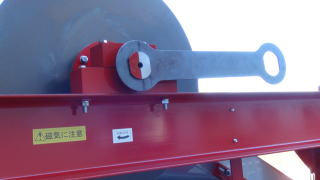

写真をクリック  　軸固定ﾌﾞﾛｯｸ上のﾈｼﾞを緩めて内蔵マグネットの角度調整を行います


 設置例図面
　型式：ADS-60120F
　寸法：610Φ-1200L　処理量：約150㎣/h
 　ﾄﾞﾗﾑ回転数：19rpm
　駆動部：200V-1.5Kw
  表面磁束密度：標準1,000G(0.1T)以上

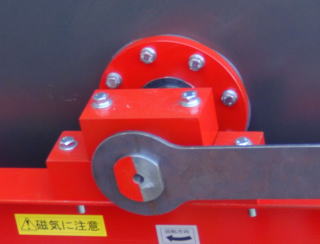

　全体質量：1300kg(ﾌﾚｰﾑ含む) 		 注意：下側のベルコンのヘッド部分は全てSUS304構造として下さい 　マグネット角度調整ツール
シャフトが着色された方向に磁力が出ます

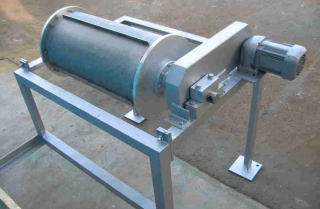

ADS-3260用ﾌﾚｰﾑ
＜ドラム磁選機のフレーム製作例＞
ドラム磁選機型式：ＡＤＳ－３２６０
寸法：３１８φ×６００長　処理量：約５０m3/h
駆動ﾓｰﾀｰ：0.4kwｷﾞﾔｰﾄﾞM　回転数：40rpm
駆動方法：ﾁｪｰﾝ駆動
標準機：表面磁束密度1000G(0.1T)
高磁力Hﾀｲﾌﾟ①：表面磁束密度2500G(0.25T)
高磁力HHﾀｲﾌﾟ②：表面磁束密度3500G(0.35T)
②の機種の内蔵ﾏｸﾞﾈｯﾄは6,000G(0.6T)の磁石が内蔵されています

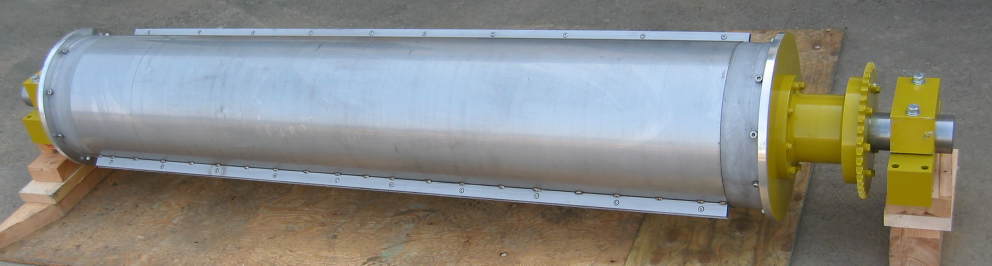

ADS-32180C(ｶﾊﾞｰ付）
写真のｶﾊﾞｰ付きの永磁ﾄﾞﾗﾑは318φ-1900L(MG有効1800)　質量約400kg

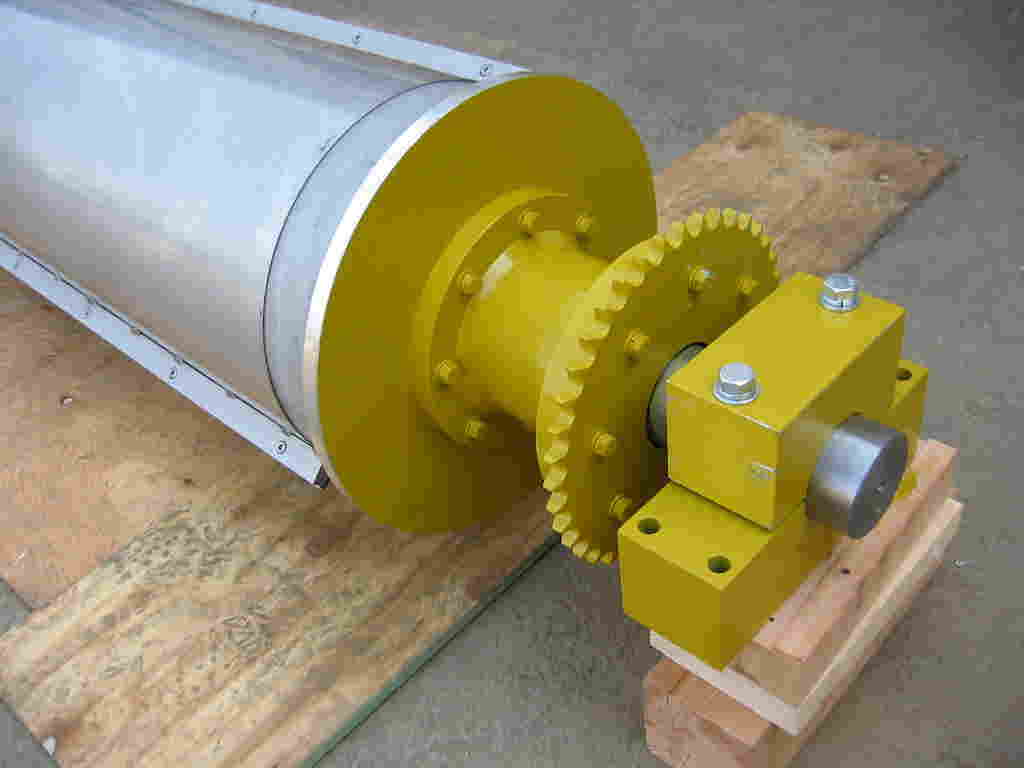

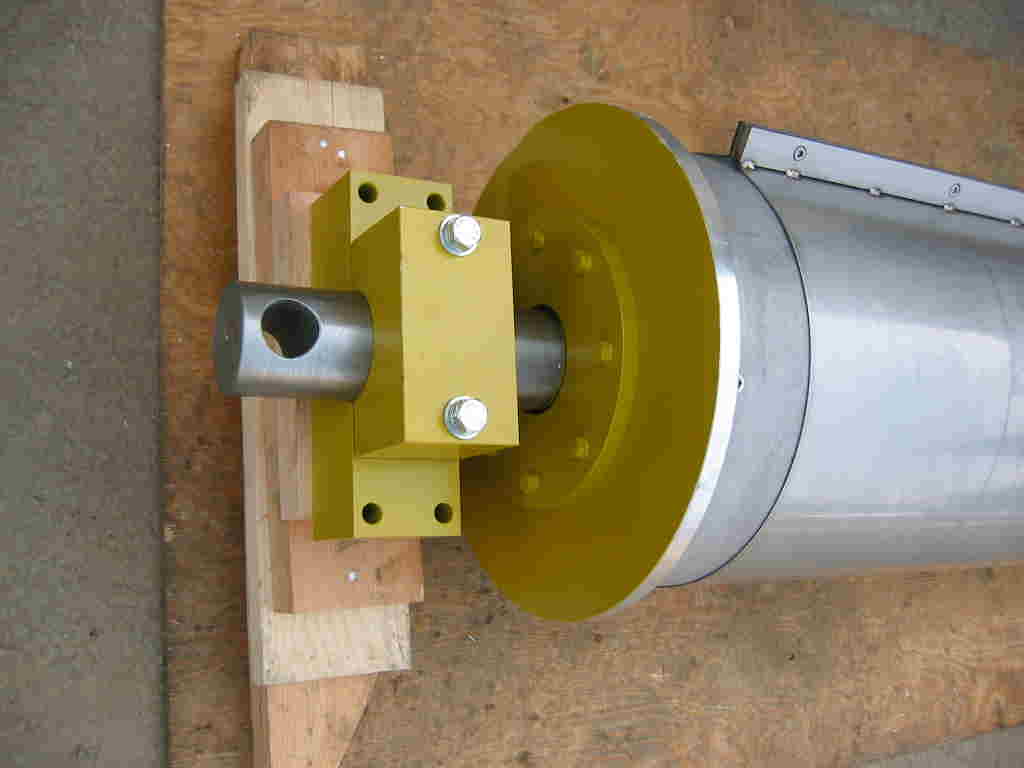

  ←左載の大型永磁ドラムの写真は実際に設置をする場合のｼｬﾌﾄ固定ﾌﾞﾛｯｸの形状を表しています。水平ﾌﾚｰﾑにﾈｼﾞで固定します。ﾌﾞﾛｯｸ下側の部分をﾌﾚｰﾑに取り付けて永磁ﾄﾞﾗﾑ本体をﾌﾞﾛｯｸに設置します。その後にｼｬﾌﾄに穴があいていますので丸棒などで内部の磁石が横方向になるまで約９０°回します。実際に上から材料を落として磁選状態が良好な位置でﾌﾞﾛｯｸ上部のﾈｼﾞで締め付けて下さい。後は付属のｽﾌﾟﾛｹｯﾄにﾁｴﾝを掛けて所定の回転数とｷﾞﾔｰﾄﾞﾓｰﾀｰで材料の流れ方向に回転させて下さい。

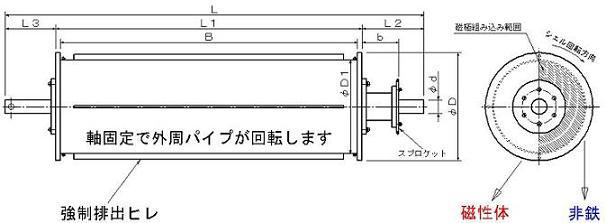

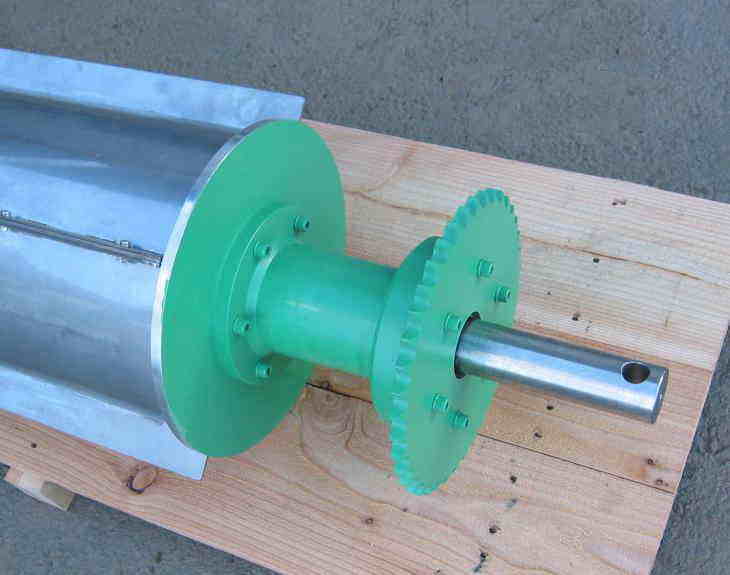

 固定軸 駆動軸

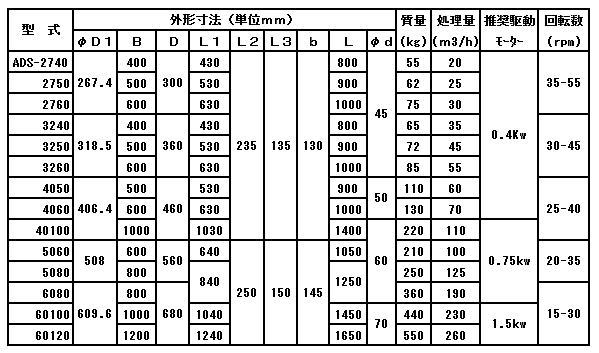

標準永磁ドラム寸法表（参考）
※ 上記以外の寸法規格品も製作致しますのでお問い合わせ下さい（９００Φまで）
※ 別機種でBOX組込ﾀｲﾌﾟADS-***Bも有ります
※ 性能向上の為予告無く寸法等の変更をすることが有ります
その他の製作例（ヒレ高・高磁力）
ADS-27110C　ネオジウム搭載型（2500Gﾀｲﾌﾟ)
高磁力タイプ・外装ｶﾊﾞｰ付き　質量：約250kg
ﾊﾟｲﾌﾟ267.4φ(ﾘﾌﾞ300φ)×ﾊﾟｲﾌﾟ1100L		 磁選する材料の大きさに応じて排出ﾋﾚの高さを
設計しますので磁選材料の形状をお知らせ下さい

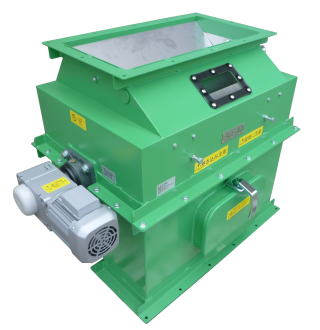

ケースに組み込んだ場合

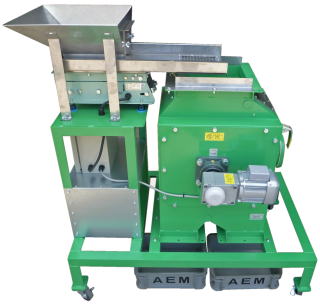

ADS-600B-DD  ADS-300B-DD＋振動ﾌｨｰﾀﾞｰ
