株式会社エーイーエム　AEM CO.,LTD　　　　　　０５電磁リフマグ

300・400・500・600・900Φに対応　　用途：ｽｸﾗｯﾌﾟ・材料搬送

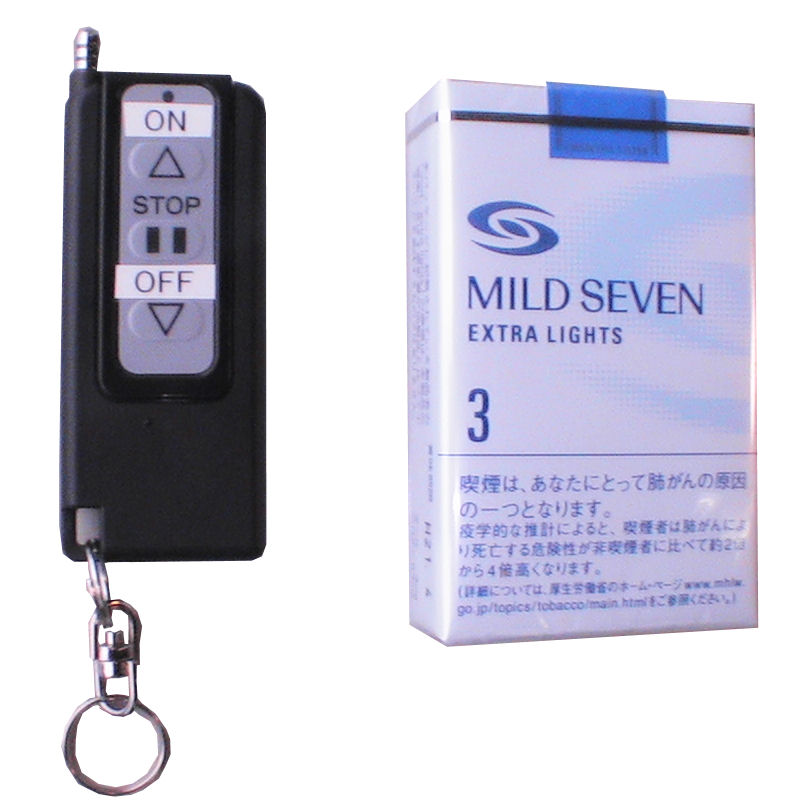

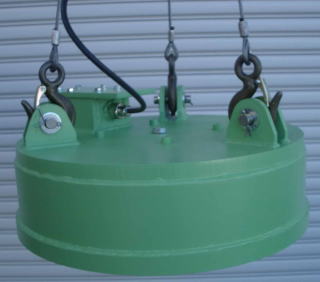

ALR-60EC２		ﾘﾓｺﾝSW付		ﾘﾓｺﾝSW・ﾒｰﾀｰ・使い過ぎ警報付きの場合
＜本体仕様＞ 寸法：600φ-260h　質量：300kg 吊上能力：鉄塊ｲﾝｺﾞｯﾄで約3,000kg 電源：DC180V-7.1A-1.3kw		ﾘﾌﾏｸﾞ型式：ALR-60EC2 制御盤型式：ARC-A210-180 【制御盤仕様】 入力：1φ200V  出力：DC180V-10A 簡単設置でﾘﾓｺﾝ付き  ﾜｲﾔﾚｽ操作型の製作も致します		ﾘﾌﾏｸﾞ型式：ALR-60EC2  制御盤型式：ARC-A210-180ALM 【制御盤仕様】 入力：1φ200V 出力：DC180V-10A
＜全てのﾘﾌﾏｸﾞ表記の説明＞　吊上能力：SS20t-1/2表記のﾃﾞｰﾀ 使用率：通常は50％ED(5分-5分の間欠使用) ＜ｵﾌﾟｼｮﾝ＞　能力可変式の制御盤や逆励磁式制御盤　無停電電源装置

HOME

商品情報

会社案内

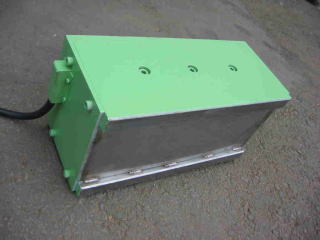

型式：ＡＥＬＫ-１５３０ 寸法：巾150*長300*高130　質量：45kg　吊上げ能力：800kg

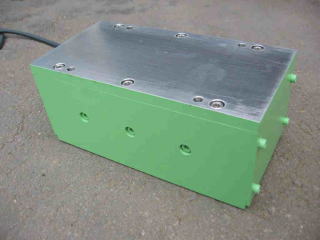

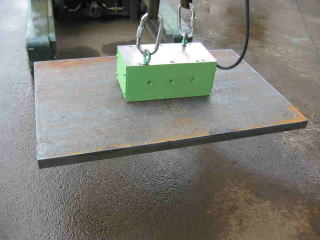

マグネット上面	２極吸着部	搬送状態
＜仕様＞　電圧：ＤＣ１８０Ｖ　電流：１．５Ａ　消費電力：２７０Ｗ　使用率：５０％ＥＤ 付属電線：１．２５□×２芯−２ｍ付き ﾘﾌﾏｸﾞの使用に付いて： ＜最大吸着力表示に付いて＞ 吸着ﾜｰｸの厚みとﾏｸﾞﾈｯﾄとのｽｷﾏによって吸着能力は大きく変化します。吊り上げ表示能力値はSS400の▽▽面の吸着測定値を1/2〜1/3で表示しています。吸着ﾜｰｸのたわみや吸着面のｺﾞﾐ・ｸﾛｶﾜ鉄板などの条件下の場合吸着能力が能力表示値と変化してきますので注意して下さい。ﾜｰｸ搬送中にｸﾚｰﾝなどで揺れが生じる場合はﾕｰｻﾞｰ側で吸着力の安全係数の確保の為に別途の電圧可変型整流器を用意して有りますので一端ﾘﾌﾏｸﾞ指定電圧の1/2で吸着試験をしてから再度基準電圧に戻し搬送ﾗｲﾝとしてお使いになる事をお勧め致します。この電圧可変型整流器を使いますと重なった鉄板の１枚取り出しも可能となる事と、更に搬送行程では100ﾊﾟｰｾﾝﾄの電圧まで上げる事により安全搬送が可能となります。その他安全搬送に付いてはｸﾚｰﾝ搬送基準に準じて下さい。

１００〜２００・５００φ

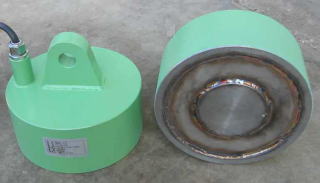

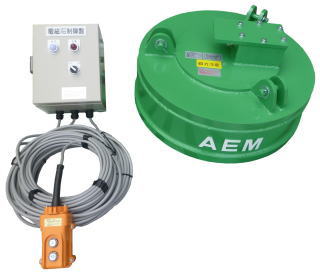

AEH-10024	AEL-200S	５００Φの製作例

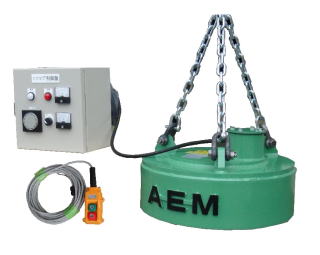

端子台接続タイプ 寸法：100φ-95h　質量：4.9kg 吊上能力：150kg 電源：DC24V-1.1A-27W 用途：鉄板搬送や溶接仮固定等	電圧：DC180V-0.8A-150W 質量：25kg 用途：鋼材運搬・工作機械のﾜｰｸ昇降移動 ﾎｲｽﾄｸﾚｰﾝなどにｾｯﾄします。複数器のビーム 連結を同時制御して大型鉄板の運搬など。	上記のﾘﾌﾃｨﾝｸﾞﾏｸﾞﾈｯﾄは500Φﾏｸﾞﾈｯﾄ＋制御盤+操作用ｽｲｯﾁのｾｯﾄ品です 電源は単相200V リフマグ型式：ALR-50EC2Y 制御盤型式：ARC-A210-180ALM

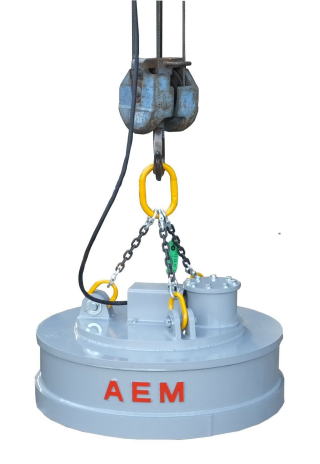

４００Φマグネットの製作例、今回は１００Ｖコンセントで簡単に使える機器で、現場の小型発電機で駆動します 吊り上げチエン付なので購入後すぐに使えます

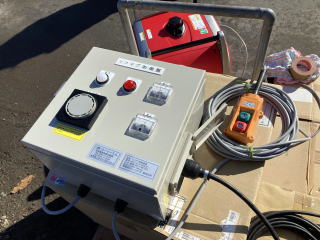

ﾏｸﾞﾈｯﾄ型式：ALR40EC1（100V駆動） 電力：約550W(屋外用）	ﾘﾌﾃｨﾝｸﾞﾏｸﾞﾈｯﾄｻｲｽﾞ：400Φ 本体質量：約100kg 吊りﾁｴﾝ：2tｸﾚｰﾝｻｲｽﾞ	小型発電機で駆動しています 制御盤型式：ARC-A110-90ALM(屋内用)
注意：ﾏｸﾞﾈｯﾄの吊り上げ能力は厚い鉄板なら３倍以上の吸着能力がありますが、ﾘﾌﾏｸﾞ用ﾁｴﾝが2t用の為2t以下として下さい

角型リフマグ

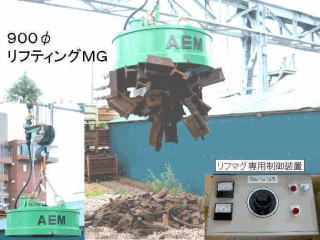

９００Φシリーズ
ＡＬＲ−９０ＥＣ２		＜本体仕様＞			900φ吊りﾁｪｰﾝ部
下の機種の動画					この機種の現場の動画
		寸法：900φ-300h　質量：700kg 吊上能力：鉄塊9t・銃鉄0.3t・切層0.2t 電源：DC220V27A-6KW 用途：ｽｸﾗｯﾌﾟ吊り ＜制御盤仕様＞ 適合電源盤：ALR-90EC2C 入力：3相AC200V-6KW 方式：電圧可変・逆励磁回路付き 制御盤質量：約80kg

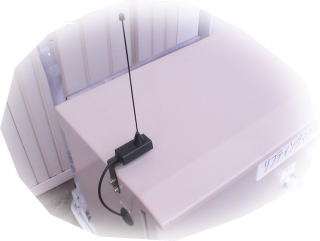

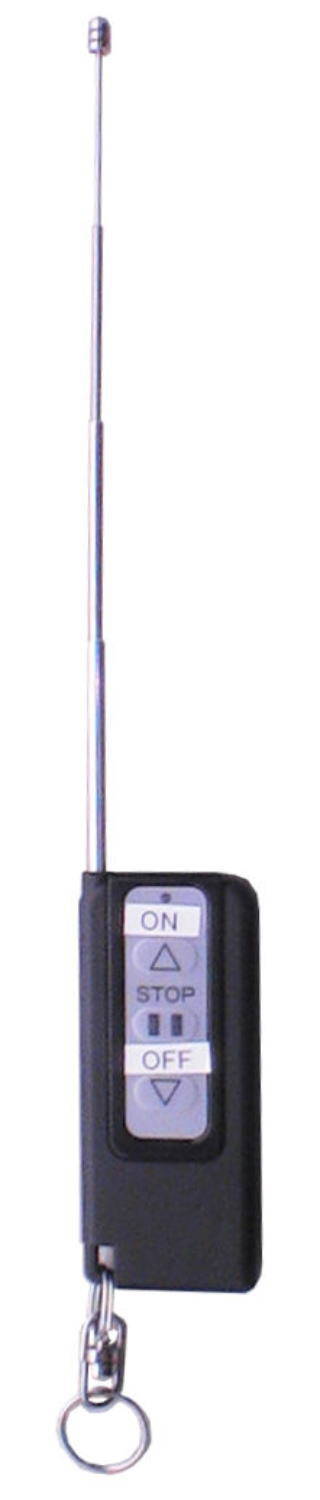

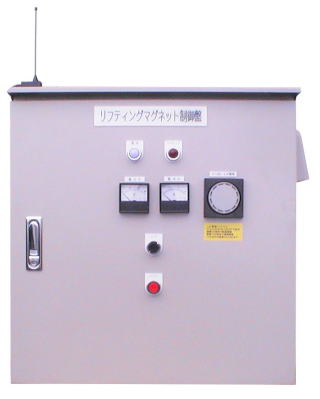

受信機内臓制御盤	ｵﾌﾟｼｮﾝ受信ｱﾝﾃﾅ	送信機　　　　　　 EM-800			発電機内蔵タイプ
					左の写真のようなエンジン式発電機内蔵ﾀｲﾌﾟもあります （８００φ-２KW） 電源コードがありませんので使いやすくなっています 詳しくは＜エンマグ＞
